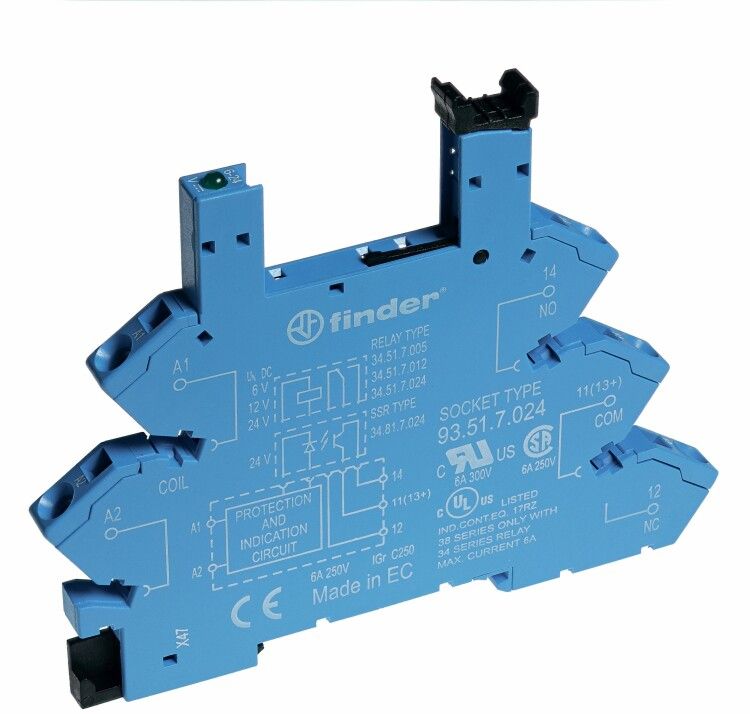

Розетка для реле 34 серии 240В AC/DC с пружинным зажимом FINDER 93510240

Розетка с безвинтовыми клеммами (пружинный зажим) для реле серии 34, 240В AC/DC, с пластиковой клипсой, опция LED - это компактное устройство для быстрого и надёжного подключения проводов к реле серии 34 от Finder. Артикул 93510240 обеспечивает удобную замену старых винтовых соединений в распределительных щитах на DIN-рейке.

Назначение и область применения

Розетка предназначена для установки реле серии 34 от Finder на DIN-рейку. Она позволяет легко подключить и отключить реле без инструментов - достаточно вставить реле в гнездо и защёлкнуть клипсу. Подходит для автоматических систем управления, промышленной автоматизации, систем освещения, HVAC и других применений, где требуется частая замена реле или быстрая диагностика.

Технические характеристики

• Тип подключения: пружинный зажим (безвинтовой) - исключает необходимость затяжки винтов
• Напряжение: 220–250 В AC/DC - совместима с переменным и постоянным током
• Номинальный ток: 6 А - рассчитана на нагрузки до 1,4 кВт при 230 В
• Количество контактов: 5 - соответствует стандартному штыревому разъёму реле серии 34
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для промышленных щитов
• Габариты: модульное исполнение - занимает один модуль (17,5 мм шириной)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Материал корпуса: самозатухающий пластик - устойчив к перегреву и механическим повреждениям
• Климатическое исполнение: УХЛ4 - работает в условиях повышенной влажности и колебаний температуры
• Диапазон температур: от –40 C до +70 C - подходит для холодных цехов и жарких помещений
• Цвет: синий - стандартизированная цветовая маркировка для серий 93
• LED-индикация: встроена - показывает наличие напряжения на входе розетки
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям безопасности для релейных устройств

Совместимость и монтаж

Розетка совместима только с реле серии 34 от Finder (например, модели 34.x.xxx). Не подходит для реле других серий, даже если они имеют 5 контактов - отличаются шаг и форма штырей.

Монтаж выполняется на стандартную DIN-рейку 35 мм. Для установки просто защёлкните розетку на рейку. После этого вставьте реле до характерного щелчка - фиксация происходит за счёт пластиковой клипсы сверху. Кабели подключаются в клеммы: отверните рычаг зажима, введите провод (до 2,5 мм2), затем верните рычаг в исходное положение. Нельзя использовать многожильные провода без наконечников - возможна потеря контакта.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, что гарантирует безопасность при работе с высокими токами и предотвращает случайное отключение. Индикация LED помогает оператору быстро определить, есть ли питание на розетке, снижая риск работы под напряжением. Однако из-за степени защиты IP20 розетка не допускает использование во влажных средах, на улице или в местах с брызгами воды.

Преимущества

• Быстрый монтаж и демонтаж - не требуются отвёртки, время замены реле сокращается в несколько раз
• Надёжный контакт - пружинный зажим сохраняет давление на провод даже при вибрациях
• Индикация состояния - LED показывает наличие напряжения, упрощает поиск неисправностей
• Модульная конструкция - легко комбинируется с другими элементами на DIN-рейке
• Высокая термостойкость - материал выдерживает длительную работу при +70 C

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или агрессивными средами - IP20 недостаточно
• Запрещено подключать провода сечением более 2,5 мм2 - возможен перегрев и выход из строя
• Подходит только для реле серии 34 - другие типы реле не войдут в гнездо
• Не рекомендуется для частых подключений/отключений при токе выше 5 А - срок службы контактов снижается
• LED-индикатор работает только при наличии напряжения на входе; он не сигнализирует о состоянии самого реле

Примеры использования

• Автоматизация производства: замена реле на конвейере при смене режима работы
• Системы отопления: управление насосами и клапанами через реле в щитке на этаже
• Освещение: включение света по таймеру или датчику движения
• Аварийные системы: быстрая замена реле при отказе без остановки всего оборудования

Практические советы

• Перед подключением проверьте, чтобы провод был зачищен на 8–10 мм - слишком длинный конец может выпасть из клеммы
• Используйте наконечники для многожильных проводов - это повысит долговечность соединения
• При монтаже нескольких розеток рядом соблюдайте минимальный зазор между ними - не менее 5 мм для теплоотвода
• Если LED не горит, проверьте напряжение на входе: возможно, проблема не в реле, а в питании
• Не используйте розетку в качестве переходника между разными сериями реле - это нарушает стандарты безопасности
• При необходимости замены - всегда отключайте питание перед извлечением реле
