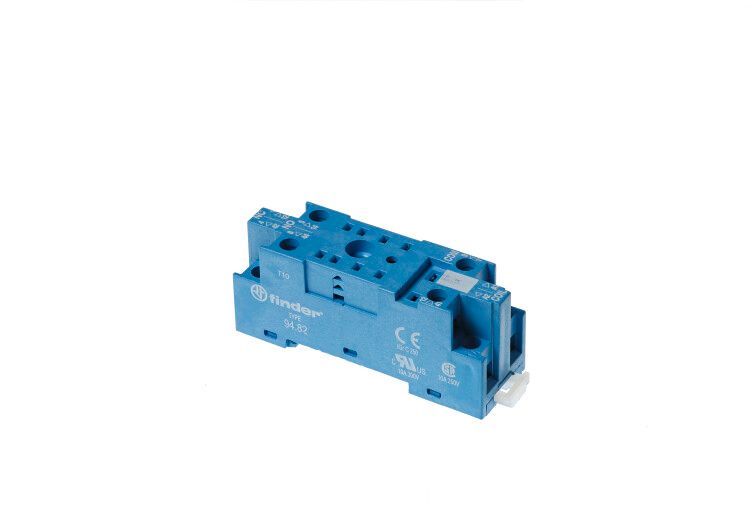

Розетка с винтовыми клеммами (под шайбу) для реле 55.32, таймера 85.02, применяются модули 99.01, в комплекте металлическая клипса 094.71, версия: синий цвет - 94.82SMA FINDER 9482SMA

Розетка с винтовыми клеммами (под шайбу) для реле 55.32, таймера 85.02, применяются модули 99.01 - это компактное устройство от Finder, артикул 94.82sma, предназначенное для быстрого и надёжного подключения модульных автоматических элементов на DIN-рейке. Она обеспечивает механическую фиксацию и электрический контакт через винтовые зажимы, упрощая замену и обслуживание реле и таймеров.

Назначение и область применения

Розетка 94.82sma используется для установки на DIN-рейку модулей серии 99.01, таких как реле 55.32 и таймеры 85.02. Она служит переходным элементом между силовой цепью и коммутирующим устройством, позволяя легко менять реле или таймер без перепайки проводов. Применяется в панелях управления промышленного оборудования, системах автоматизации, конвейерах, насосных станциях и других устройствах, где требуется частая замена модулей.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Количество контактов: 2 (для однофазного подключения)
• Тип подключения: винтовые клеммы с возможностью фиксации под шайбу
• Способ монтажа: крепление на DIN-рейку 35 мм
• Модульное исполнение: да (занимает один модуль шириной 17,5 мм)
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Диапазон рабочих температур: от -40 C до +70 C
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - предназначена для работы в условиях умеренного и холодного климата с повышенной влажностью
• Цвет: синий
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Розетка 94.82sma совместима исключительно с модулями серии 99.01, включая реле 55.32 и таймер 85.02. Для установки достаточно вставить модуль в розетку до щелчка - он фиксируется механически. Кабели подключаются к винтовым клеммам сверху: оголённая жила должна быть длиной около 6–8 мм, плотно затянута отверткой. Нельзя использовать с другими типами реле или таймеров - даже если они выглядят аналогично, форма и расположение контактов отличаются.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1/2/7, которые регламентируют требования к реле и их базовым элементам. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря изоляции корпуса и глубокому расположению клемм. Однако IP20 не допускает использование в сырых помещениях, на улице или в местах с высокой запылённостью.

Преимущества

• Ускоряет замену реле и таймеров - не требует отсоединения проводов каждый раз
• Обеспечивает надёжный контакт благодаря винтовым клеммам с фиксацией под шайбу
• Экономит время при сервисном обслуживании и наладке оборудования
• Поддерживает работу в широком температурном диапазоне, что важно для промышленных условий
• Совместима с продукцией Finder - гарантирует точную посадку и долговечность

Ограничения применения

• Не подходит для переменного тока выше 10 А - превышение нагрузки вызывает перегрев и выход из строя
• Запрещено применять вне закрытых распределительных щитов из-за низкой степени защиты IP20
• Не работает с модулями других производителей, кроме серии 99.01
• Не рекомендовано для частых включений/выключений при токе близком к 10 А - риск оплавления клемм
• Не следует использовать в средах с агрессивными химическими веществами - пластик корпуса не устойчив к растворителям

Примеры использования

• Автоматизация производства: реле 55.32 с розеткой 94.82sma управляет двигателем конвейера
• Системы отопления: таймер 85.02 с розеткой включает насос по графику
• Аварийные системы: реле срабатывает при превышении давления в трубопроводе
• Щитовые комнаты на заводах: удобная замена неисправного модуля без отключения всей линии

Практические советы

• Перед установкой проверьте, чтобы модуль 99.01 полностью вошёл в розетку - слышится характерный щелчок
• Затягивайте винты клемм равномерно, без усилия - переусилие повредит резьбу
• Используйте отвертки с плоским наконечником, подходящего размера - иначе можно сорвать головку винта
• При многократных заменах периодически осматривайте клеммы на окисление - при необходимости очищайте спиртом
• Учитывайте посадочные габариты: розетка занимает один модуль (17,5 мм), поэтому рассчитывайте место в щите
• Для длительной эксплуатации в условиях вибраций используйте антивибрационные прокладки под DIN-рейку
