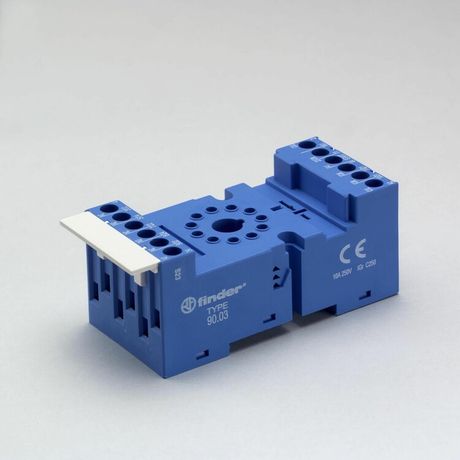

Розетка с винтовыми клеммами (с зажимной клетью) для реле 60.13, таймера 88.02, применяются модули 86.00, 86.30, 99.02, в комплекте металлическая клипса 090.33, версия: синий цвет - 90.03SMA FINDER 9003SMA

Розетка с винтовыми клеммами Finder 90.03sma предназначена для быстрого и надёжного подключения модульных устройств, таких как реле 60.13 и таймер 88.02, на DIN-рейку. В комплекте - металлическая клипса синего цвета, обеспечивающая фиксацию в щите. Эта розетка используется там, где важна устойчивость к вибрациям и необходима возможность замены устройства без перепайки проводов.

Назначение и область применения

Розетка Finder 90.03sma служит переходным элементом между жесткими проводами и модульными автоматическими устройствами. Она позволяет легко менять реле, таймеры или другие модули, не трогая силовые провода. Подходит для установки в распределительных щитах промышленного оборудования, систем управления, конвейеров, насосных станций и других объектов с частой заменой модулей.

Технические характеристики

• Тип подключения: винтовые клеммы с зажимной клеткой - удобны для многожильных и одножильных проводов
• Номинальный ток: 10 А при переменном токе (AC-1)
• Напряжение: 220–250 В, работает как с переменным (AC), так и с постоянным током (DC)
• Количество контактов: 3 - обеспечивает подключение фазы, нуля и заземления (при наличии)
• Степень защиты: IP20 - защищает от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Рабочая температура: от –40 C до +70 C - подходит для холодных и жарких помещений
• Климатическое исполнение: УХЛ4 - рассчитана на умеренный и холодный климат с повышенной влажностью
• Форм-фактор: модульный, ширина соответствует стандартному модулю 17,5 мм
• Разъём: 11-штырьковый - совместим с реле 60.13, таймером 88.02 и модулями 86.00, 86.30, 99.02
• Монтаж: на DIN-рейку 35 мм
• Цвет: синий - визуально отличается от других розеток в щите

Совместимость и монтаж

Розетка Finder 90.03sma совместима исключительно с указанными модулями: реле 60.13, таймер 88.02, а также модулями 86.00, 86.30 и 99.02. Нельзя использовать с другими типами реле или таймеров - контактная группа не совпадёт.

Монтаж выполняется на стандартную DIN-рейку. Клипса из комплекта фиксирует розетку на рейке - достаточно вставить её в паз и слегка надавить. Для подключения проводов ослабьте винты клемм, вставьте жилу (до 2,5 мм2), затяните. Зажимная клетка гарантирует плотный контакт даже при вибрациях.

Безопасность и стандарты

Розетка соответствует европейским нормам: EN 61810-1, EN 61810-2, EN 61810-7 - что подтверждает безопасность коммутационных характеристик и механическую прочность. Применяется в соответствии с требованиями к электрооборудованию в промышленных условиях.

Преимущества

• Зажимная клетка - предотвращает ослабление контакта при вибрациях и перепадах температуры
• Модульная конструкция - позволяет заменить реле или таймер за минуту без демонтажа проводов
• Чёткая маркировка контактов - снижает риск ошибок при подключении
• Синяя клипса - визуальное различение цепей в щите
• Широкий диапазон температур - надёжна в неотапливаемых помещениях и на улице внутри щита

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP20 не допускает попадания воды
• Подходит только для определённых модулей - нельзя использовать с аналогами от других производителей
• Максимальный ток - 10 А. Не рекомендуется для нагрузок выше 2,2 кВт при 220 В
• Не предназначен для частого включения/выключения под нагрузкой - это не коммутирующее устройство, а лишь разъём

Примеры использования

• Промышленный контроллер: замена таймера 88.02 при выходе из строя без отключения всей линии
• Автоматизация станка: подключение реле 60.13 для управления двигателем через розетку 90.03sma
• Щитовая система: использование нескольких розеток для быстрой диагностики и замены модулей в цепях освещения

Практические советы

• Используйте провода сечением до 2,5 мм2 - большие жилы не войдут в клеммы
• Проверяйте затяжку винтов после первого включения - при нагреве металл может немного ослабнуть
• Не используйте розетку как точку подключения внешних проводов - она предназначена только для модулей
• При сборке щита выделяйте место под розетку Finder 90.03sma рядом с местом установки реле - это упрощает обслуживание
• Сохраняйте оригинальную клипсу - потеря сделает невозможной фиксацию на рейке
