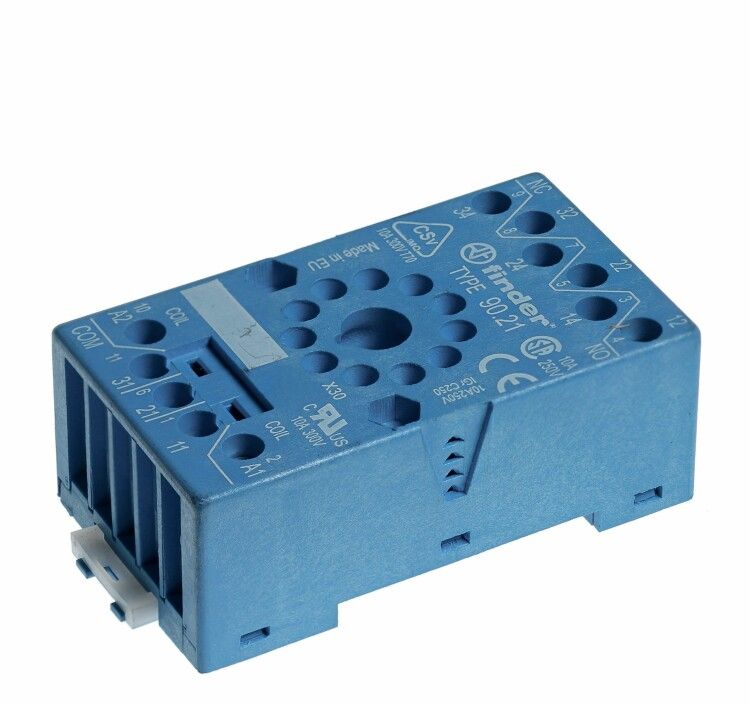

Розетка с винтовыми клеммами (с зажимной клетью) для реле 60.13, таймера 88.02, применяются модули 99.01, в комплекте металлическая клипса 090.33, версия: синий цвет - 90.21SMA FINDER 9021SMA

Розетка с винтовыми клеммами для реле 60.13, таймера 88.02 и модулей 99.01 - это надёжный интерфейс для быстрого подключения устройств на DIN-рейке. Бренд Finder, артикул 90.21sma, обеспечивает устойчивую работу в промышленных условиях благодаря жёстко закреплённым контактам и защите IP20.

Назначение и область применения

Розетка 90.21sma предназначена для установки на DIN-рейку и служит переходником между проводами и модульными устройствами: реле 60.13, таймерами 88.02, контроллерами 99.01. Она позволяет заменить или проверить оборудование без перепайки или демонтажа проводки. Подходит для автоматических систем управления, панелей распределения энергии, станков, конвейеров и других объектов с частой необходимостью обслуживания.

Технические характеристики

• Напряжение: 220–250 В - рассчитана на стандартную однофазную сеть
• Номинальный ток: 10 А - выдерживает нагрузки типичных реле и таймеров
• Количество контактов: 3 - соответствует трёхпроводному подключению (L, N, PE)
• Тип подключения: винтовые клеммы с зажимной клеткой - обеспечивают плотный контакт без повреждения жил
• Модульное исполнение: да - занимает один модуль (17,5 мм) на DIN-рейке
• Степень защиты: IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищает от воды и пыли
• Материал корпуса: пластик - изолирующий, самозатухающий, устойчив к механическим воздействиям
• Диапазон температур: от –40 до +70 C - работает в холодных цехах и нагреваемых шкафах
• Цвет: синий - совпадает с цветом клипсы и стандартизирован для визуального различения
• Климатическое исполнение: УХЛ4 - предназначен для умеренного и холодного климата с повышенной влажностью
• Разъём: 11-штырьковый - совместим с реле 60.13, таймером 88.02 и аналогичными модулями
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - сертифицирован для коммутационных устройств

Совместимость и монтаж

Розетка 90.21sma совместима исключительно с модулями, имеющими 11-штырьковый разъём: реле 60.13, таймер 88.02, модули 99.01. Монтаж осуществляется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Клипса, входящая в комплект, фиксирует розетку на рейке - достаточно щёлкнуть её в паз. Для подключения проводов используйте винтовые клеммы: зачистите жилы на 8–10 мм, затяните винт до упора, но без усилия - перетягивание может повредить клетку. Нельзя использовать с другими типами реле или разъёмов - даже если они кажутся похожими.

Безопасность и стандарты

Розетка 90.21sma соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность коммутационных устройств. Защита IP20 исключает доступ к токоведущим частям пальцами, но не защищает от брызг, пыли или влаги - не применяйте в сырых помещениях без дополнительной герметизации. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени при перегрузках.

Преимущества

• Зажимная клетка - позволяет надёжно зажать одножильные и многожильные провода без опрессовки
• Фиксация клипсой - монтаж и демонтаж за секунды, без инструментов
• Чёткая маркировка контактов - минимизирует ошибки при подключении
• Совместимость с популярными модулями Finder - легко найти запасные части
• Высокая термостойкость - сохраняет работоспособность при экстремальных температурах

Ограничения применения

• Не подходит для переменного тока выше 10 А - возможен перегрев и деформация клемм
• IP20 - нельзя использовать вне электрошкафа, в улице, влажных цехах или местах с высокой запылённостью
• Подходит только для 11-штырьковых модулей - несовместима с 14-, 16- или 22-штырьковыми реле
• Не рекомендовано применять с алюминиевыми проводами - возможна оксидация и потеря контакта
• Не является источником питания - требует внешнего подвода напряжения через кабели

Примеры использования

• Установка в распределительном щите завода для быстрой замены реле 60.13 при выходе из строя
• Интеграция в пульт управления конвейера с таймером 88.02 - позволяет менять устройство без отключения всей линии
• Обслуживание системы освещения в холодильном цеху - розетка 90.21sma выдерживает низкие температуры и остаётся работоспособной
• Настройка автоматики в лаборатории - удобно тестировать различные модули 99.01 без перепайки

Практические советы

• Перед установкой проверьте, чтобы модуль имел именно 11-штырьковый разъём - другие форматы не подходят
• Используйте провода сечением 0,2–2,5 мм2 - более толстые жилы не войдут в клемму
• После монтажа потяните за каждый провод - он не должен выскакивать из клеммы
• При работе в условиях вибраций периодически проверяйте затяжку винтов - особенно после первых 100 часов работы
• Цвет синей клипсы совпадает с цветом самого устройства - это помогает отличить её от других розеток в шкафу
• Артикулы 9021sma и 90.21sma - это один и тот же продукт; в каталогах встречаются оба варианта записи
