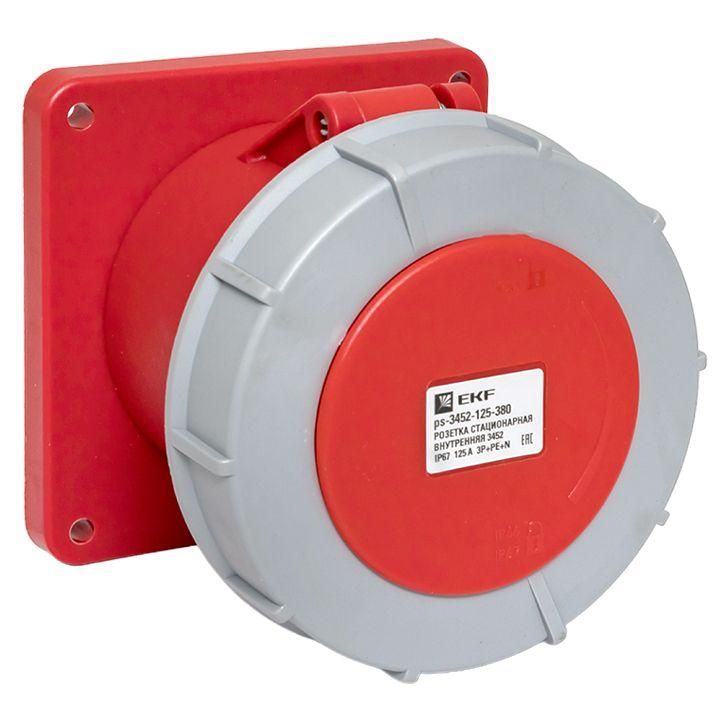

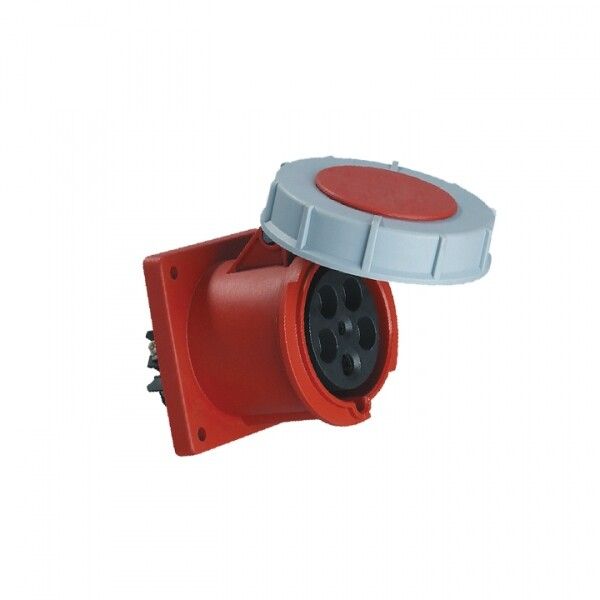

Розетка стационарная внутренняя 3452 3Р+РЕ+N 125А 380В IP67 EKF PROxima | ps-3452-125-380

Розетка стационарная внутренняя 3452 3Р+РЕ+N 125А 380В IP67 от бренда EKF из серии PROxima - это надёжный силовой разъём для постоянного подключения мощного промышленного оборудования в сложных условиях. Устройство обеспечивает безопасное питание при высоких нагрузках и защищено от пыли и воды.

Назначение и область применения

Розетка стационарная внутренняя 3452 3Р+РЕ+N 125А 380В IP67 предназначена для подключения трёхфазного оборудования с рабочим напряжением до 400 В и током до 125 А. Подходит для стационарной установки в помещениях и на улице, где требуется высокая защита от внешних воздействий. Часто используется для питания сварочных аппаратов, насосов, компрессоров, конвейеров, строительной техники, мобильных пунктов питания и жилых трейлеров.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В (соответствует 380 В в сетях с линейным напряжением)
• Количество полюсов: 5 (3 фазы + земля + ноль)
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает кратковременное погружение в воду до 1 метра
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Материал корпуса: прочный термостойкий пластик
• Цвет: красный - стандартизирован для трёхфазных цепей
• Оrientация заземляющего контакта: 6 часов (по часовой стрелке, нижнее положение)
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Розетка стационарная внутренняя 3452 3Р+РЕ+N 125А 380В IP67 совместима с вилками серии EKF PROxima, соответствующими стандарту IEC 60309 (CEE). Монтаж выполняется на поверхность - тип крепления указан как “наружное”, хотя в названии фигурирует “внутренняя”. Это означает, что устройство устанавливается на стену или щит, а не внутри штроб или коробов. Для монтажа необходима подготовка отверстия под корпус и фиксация болтами через крепёжные отверстия. Кабель подводится снизу или сбоку - важно соблюдать радиус изгиба и использовать кабели с подходящим сечением (минимум 25 мм2 для медного провода при 125 А).

Безопасность и стандарты

Розетка соответствует международному стандарту IEC 60309 (CEE), который гарантирует механическую совместимость, поляризацию и безопасную коммутацию. Конструкция исключает случайное подключение к другим напряжениям. Наличие заземляющего контакта в нижнем положении (6 часов) предотвращает ошибочное включение. Высокая степень защиты IP67 позволяет работать в сырых, пыльных и агрессивных средах без риска замыкания.

Преимущества

• Высокая надёжность благодаря герметичному исполнению IP67
• Устойчивость к перепадам температур и химическим воздействиям
• Простота обслуживания - доступ к клеммам после снятия крышки
• Долгий срок службы - 7 лет гарантии
• Чёткая цветовая исконизация (красный = трёхфазный ток)

Ограничения применения

Не следует использовать розетку стационарная внутренняя 3452 3Р+РЕ+N 125А 380В IP67 в местах с постоянным потоком воды, например, под дождевой канализацией или рядом с гидромассажными системами. Не рассчитана на частое подключение/отключение - предназначена для стационарного подключения. Не подходит для бытовых однофазных сетей 220 В - требует трёхфазного питания. Не используйте с кабелями меньшего сечения, чем рекомендовано - риск нагрева и выхода из строя.

Примеры использования

• Подключение сварочного аппарата на строительной площадке
• Электроснабжение передвижного трейлера на выставке
• Питание насосной станции на открытом воздухе
• Запитка компрессора на автосервисе
• Обеспечение энергии для временных осветительных установок на рынке

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - для 125 А нужен автомат минимум на 125 А, лучше с характеристикой D.
• При подключении затягивайте винты равномерно, не переусердствуйте - можно повредить контактные планки.
• Проверяйте плотность посадки вилки - при правильном подключении она должна входить с усилием и фиксироваться поворотом.
• Для длительной работы в холоде (ниже –25 C) убедитесь, что материал корпуса сохраняет эластичность - пластик серии PROxima рассчитан на такие условия.
• Не забудьте про маркировку - пометьте розетку стационарная внутренняя 3452 3Р+РЕ+N 125А 380В IP67 как источник трёхфазного питания, чтобы избежать путаницы.
