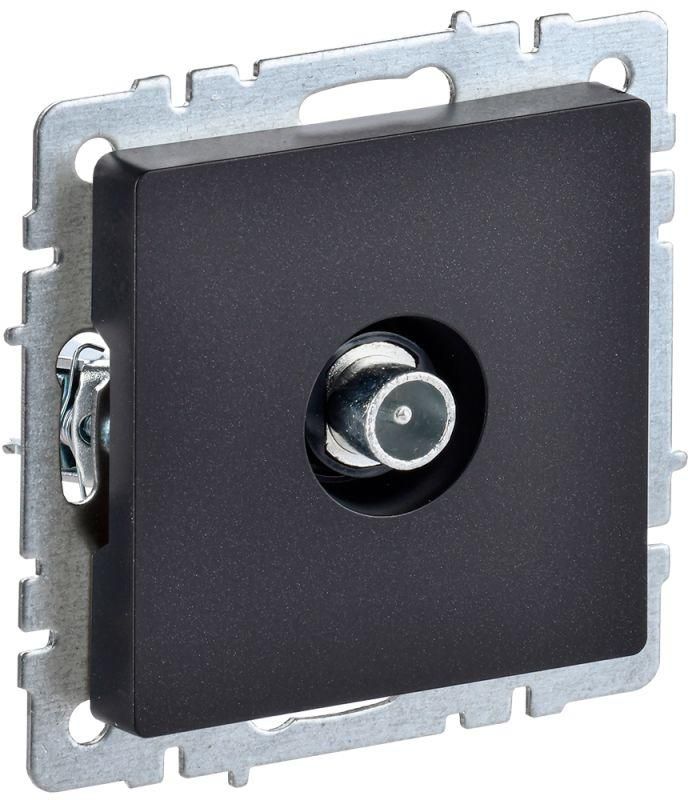

Розетка телевизионная проходная TV СП Brite РТВ10-0-БрЧ механизм черн. IEK BR-A10-P-K02

Розетка телевизионная проходная РТВ10-0-БрЧ черная от бренда IEK - это элемент внутренней проводки для подключения телевизионного сигнала, обеспечивающий передачу сигнала между двумя точками без потерь. Продукт серии BRITE рассчитан на скрытую установку в стене и подходит для жилых и офисных помещений.

Назначение и область применения

Розетка телевизионная проходная РТВ10-0-БрЧ черная предназначена для подключения антенного или спутникового кабеля в системах ТВ-приёмника. Проходной тип позволяет сигналу проходить через устройство дальше - например, от входного кабеля к следующей розетке или телевизору. Подходит для монтажа в квартирах, домах, гостиницах, офисах и других объектах с централизованной телевизионной сетью.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество постов: 1
• Количество выходов: 1 (проходной контакт)
• Частотный диапазон: 5–862 МГц (охватывает аналоговые, цифровые и спутниковые каналы)
• Потери при передаче на 860 МГц: 2 дБ (низкий уровень затухания сигнала)
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Климатическое исполнение: У3 (работает при температуре от −10C до +40C, в помещениях с умеренным климатом)
• Материал корпуса: пластик, устойчивый к механическим воздействиям
• Цвет: чёрный
• Срок службы: 10 лет
• Тип серии: рамочная (совместима с рамками серии BRITE)

Совместимость и монтаж

Розетка телевизионная РТВ10-0-БрЧ черная устанавливается методом скрытой проводки - в подготовленную нишу в стене. Крепление осуществляется за счёт распорных лапок и двух шурупов, что обеспечивает прочную фиксацию в коробке. Совместима с монтажными коробками стандарта 68x68 мм. Для подключения используется коаксиальный кабель типа RG-6 или аналогичный с F-разъёмом. Накладка и механизм поставляются в одном комплекте - сборка не требует дополнительных деталей.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых электроустановок. IP20 исключает риск поражения током при случайном контакте с разъёмом, но не допускает использование во влажных зонах (ванная, кухня, балкон). Климатическое исполнение У3 гарантирует работу в условиях нормальной влажности воздуха внутри помещений.

Преимущества

• Низкая потеря сигнала (2 дБ на максимальной частоте) - сохраняет качество изображения даже при длинных трассах
• Проходной принцип работы - позволяет организовать последовательную разводку сигнала без дополнительных ответвлений
• Единый стиль с другими изделиями серии BRITE - легко сочетается с выключателями и розетками того же дизайна
• Высокая долговечность - срок службы 10 лет при правильной эксплуатации
• Чёрный цвет маскирует следы эксплуатации и хорошо вписывается в современный интерьер

Ограничения применения

• Не предназначен для открытой установки - только скрытая проводка
• Не работает во влажных средах (IP20 не защищает от брызг и пара)
• Поддерживает только RF-сигнал (не подходит для Ethernet, HDMI или Wi-Fi)
• Не совместим с активными устройствами (усилителями, декодерами) - только пассивная передача сигнала

Примеры использования

• Подключение телевизора в комнате, где кабель проходит от этажного щита через несколько розеток
• Установка в многоквартирном доме при модернизации системы спутникового ТВ
• Интеграция в новостройках с предварительно смонтированной антенной сетью
• Замена старой розетки в ходе капитального ремонта с сохранением существующей разводки

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран снижает качество сигнала
• Не перетягивайте винты крепления - это может деформировать пластиковую основу
• При замене розетки используйте тот же тип кабеля (RG-6/75 Ом) - изменение импеданса вызовет помехи
• Для лучшего качества сигнала рекомендуется использовать экранированные кабели и качественные F-разъёмы
• Проверьте совместимость с рамками серии BRITE - другие рамки могут не подойти по форме и креплению
