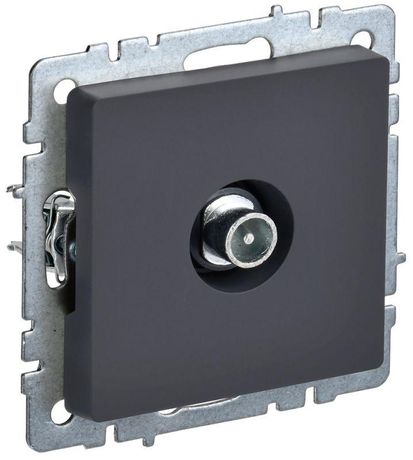

Розетка телевизионная проходная TV СП Brite РТВ10-0-БрГ механизм графит IEK BR-A10-P-K53

Розетка телевизионная проходная РТВ10-0-БрГ графит от бренда IEK - это элемент внутренней проводки для подключения телевизионного сигнала, совмещённый с возможностью прохождения кабеля дальше по цепи. Продукт из серии BRITE предназначен для скрытой установки в жилых и офисных помещениях, обеспечивает минимальную потерю сигнала и соответствует требованиям к долговечности и безопасности.

Назначение и область применения

Розетка телевизионная проходная РТВ10-0-БрГ графит используется для подключения антенного или спутникового кабеля к телевизору, роутеру или другому устройству с коаксиальным входом. Проходной тип позволяет проложить кабель через розетку без разрыва цепи - удобно при организации много точечной системы TV-сигнала в квартире или доме. Подходит для установки в новых и реконструируемых объектах: жилые дома, гостиницы, офисы, медицинские учреждения.

Технические характеристики

• Тип разъёма: TV (коаксиальный F-разъём)
• Номинальное напряжение: 220 В - для питания встроенных усилителей, если они есть; сам сигнал TV передаётся без напряжения
• Частотный диапазон: 5–862 Гц - поддерживает аналоговые, цифровые и DVB-T/T2 сигналы, включая UHF-диапазон
• Потери при передаче на 860 МГц: 2 дБ - низкий уровень затухания, сохраняет качество сигнала даже на высоких частотах
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, не предназначена для влажных зон
• Материал корпуса: пластик - устойчивый к механическим воздействиям, не горючий
• Цвет: графит - матовый тёмный оттенок, сочетается с другими элементами серии BRITE
• Срок службы: 10 лет - рассчитана на длительную эксплуатацию без замены
• Климатическое исполнение: У3 - работает при температуре от −10C до +40C, подходит для большинства регионов России

Совместимость и монтаж

Розетка РТВ10-0-БрГ графит устанавливается в стандартную круглую подрозетник глубиной 40–50 мм. Крепление осуществляется двумя способами: на распорные лапки и дополнительно - на два шурупа, что повышает устойчивость в старых или хрупких стенах. Комплектация включает механизм с декоративной накладкой - всё собрано заранее, не требует сборки на месте. Для подключения используйте коаксиальный кабель типа RG-6 или аналогичный с внешним диаметром 6–7 мм. Обязательно проверьте соответствие диаметра кабеля и внутреннего канала розетки - слишком толстый кабель не войдёт.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р 50920-2004 для электроустановочных изделий. Напряжение 220 В указано исключительно для случая, когда внутри устройства установлен активный усилитель - в обычном режиме передачи TV-сигнала напряжение отсутствует. IP20 гарантирует безопасность в сухих помещениях, но не допускает использование в ванных, кухнях или на улице. Серия BRITE сертифицирована в системе ЕАС, продукция произведена в соответствии с международными нормами качества IEK.

Преимущества

• Проходной дизайн - не требуется перерезать кабель при прокладке нескольких точек
• Низкая потеря сигнала (2 дБ) - качественная передача HD и UltraHD контента
• Единый стиль с серией BRITE - легко подобрать под другие розетки и выключатели
• Надёжное крепление - два варианта фиксации снижают риск выпадения
• Долгий срок службы - 10 лет работы без обслуживания

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Не подходит для наружной установки - материал и герметизация не рассчитаны на осадки и перепады температур
• Не является источником питания - не подключайте к ней устройства, требующие электропитания, кроме встроенных усилителей
• Подходит только для коаксиальных кабелей - нельзя использовать с Ethernet, HDMI или USB

Примеры использования

• Подключение телевизора в гостиной, где кабель идёт от антенны через несколько комнат
• Установка в многоквартирном доме при модернизации системы спутникового ТВ
• Фиксация точки доступа в офисе для подключения IPTV-приставки
• Замена старой розетки при капитальном ремонте интерьера в стиле минимализм

Практические советы

• Перед монтажом убедитесь, что кабель имеет правильный внешний диаметр - оптимально 6–7 мм
• При прокладке длинных трасс используйте кабель с медным центральным проводником и экранированием ≥95%
• Не перегибайте кабель вокруг розетки - радиус изгиба должен быть больше 5 см
• Если планируете использовать усилитель сигнала - выбирайте модель с питанием 220 В и подключите её к сети через отдельную розетку
• При закупке сразу нескольких розеток - берите один цветовой вариант, чтобы избежать различий в оттенках
