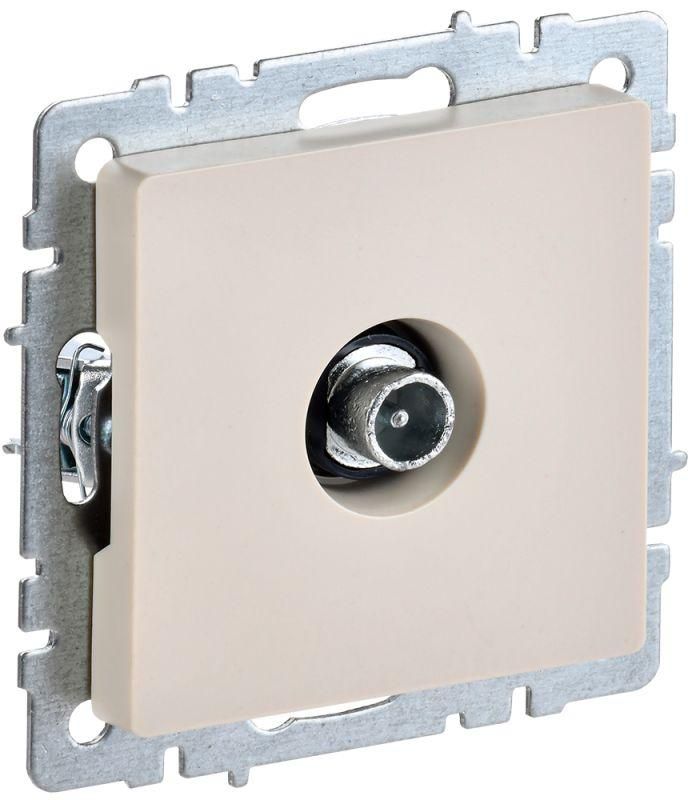

Розетка телевизионная проходная TV СП Brite РТВ10-0-БрКр механизм беж. IEK BR-A10-P-K10

Розетка телевизионная проходная РТВ10-0-БрКр бежевая от IEK - это элемент для подключения антенного или спутникового оборудования в системах телевизионной сети. Модель входит в серию BRITE и обеспечивает надежную передачу сигнала с минимальными потерями, подходит для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Розетка телевизионная проходная РТВ10-0-БрКр бежевая предназначена для подключения телевизора, приставки или модема к коаксиальному кабелю. Проходная конструкция позволяет сигналу проходить через устройство дальше - например, к другой розетке в соседней комнате - без потерь качества. Подходит для установки в квартирах, домах, гостиницах и административных зданиях. Применяется в системах спутникового и эфирного ТВ, а также при организации сетей цифрового вещания.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1 вход + 1 выход (проходной режим)
• Частотный диапазон: 5–862 Гц - поддерживает аналоговые, цифровые и HD-сигналы
• Потери при передаче: 2 дБ - низкий уровень затухания сигнала
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли
• Климатическое исполнение: У3 - рассчитана на работу в условиях умеренного климата (температура от −10C до +40C)
• Материал корпуса: пластик, устойчивый к механическим воздействиям
• Цвет: бежевый - сочетается с другими изделиями серии BRITE
• Срок службы: 10 лет

Совместимость и монтаж

Розетка телевизионная РТВ10-0-БрКр бежевая совместима со всеми стандартными коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Крепление осуществляется двумя способами: на распорные лапки и на саморезы - что обеспечивает прочную фиксацию в подрозетнике. Монтаж выполняется при помощи механизма с накладкой - он вставляется в стандартную глубокую подрозетник (диаметром 68 мм). Для подключения используйте F-коннекторы с правильным обжимом - плохой контакт вызывает помехи. Накладка легко снимается для замены или обслуживания.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для внутренних электротехнических установок. IP20 исключает риск случайного прикосновения к токоведущим частям, но не предназначен для влажных помещений. Не применяйте в банях, кухнях с повышенной влажностью или на улице. Соответствует нормам для бытовых и коммерческих объектов в рамках класса У3.

Преимущества

• Проходная схема - один кабель проходит через розетку, не требует дополнительных ответвлений
• Низкая потеря сигнала (2 дБ) - сохраняет качество изображения даже при длинных трассах
• Гармоничный дизайн серии BRITE - легко сочетается с выключателями и розетками другого типа
• Высокая долговечность - срок службы 10 лет при соблюдении условий эксплуатации
• Простой монтаж - совместим с типовыми подрозетниками и стандартными инструментами

Ограничения применения

• Не используется в местах с высокой влажностью - IP20 не защищает от брызг и пара
• Не подходит для подключения к силовым цепям - работает только с слаботочными телевизионными сигналами
• Не рекомендовано применение вне температурного диапазона У3 (ниже −10C и выше +40C)
• Не является активным устройством - не усиливает сигнал, не поддерживает PoE или другие технологии питания

Примеры использования

• Подключение телевизора в гостиной, где кабель идет от антенны к розетке, затем продолжается к розетке в спальне
• Установка в многоквартирном доме при обновлении системы спутникового ТВ
• Финальная точка подключения в офисе для подключения видеоконференций или цифровых экранов
• Замена старой розетки при капитальном ремонте интерьера в едином стиле серии BRITE

Практические советы

• Перед монтажом проверьте целостность кабеля - поврежденный экран снижает качество сигнала
• Обязательно используйте качественные F-разъёмы с плотным обжимом; плохо закрепленный провод вызывает помехи
• При прокладке нескольких розеток в ряд следите, чтобы каждый переход был герметичен - воздушные зазоры увеличивают потери
• Выбирайте цвет розетки РТВ10-0-БрКр бежевая в соответствии с другими элементами серии BRITE - так интерьер будет единым
• Не перегружайте линию более чем 3–4 последовательно включенными розетками - это может снизить уровень сигнала
