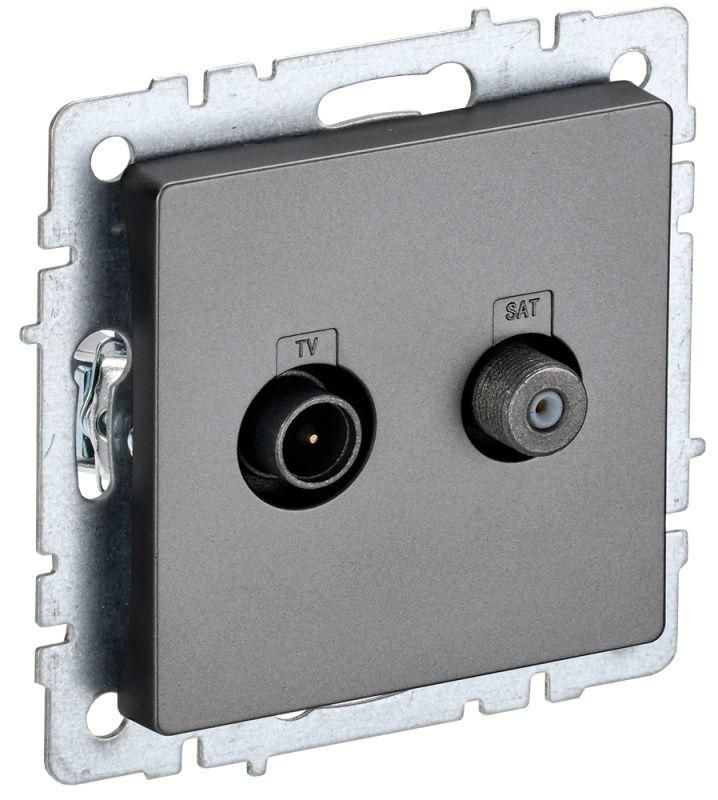

Розетка телевизионная TV/SAT 2-м Brite РТВ/РСп12-БрС механизм сталь IEK BR-AF20-O-K46

Розетка телевизионная двойная TV+SAT РТВ/РСп12-БрС сталь от бренда IEK - это двухпозиционная оконечная розетка серии BRITE для одновременного подключения антенного и спутникового сигнала. Подходит для скрытой установки в жилых и офисных помещениях, обеспечивает стабильную передачу сигналов в диапазоне 950–2400 Гц.

Назначение и область применения

Розетка РТВ/РСп12-БрС сталь предназначена для подключения телевизионной и спутниковой аппаратуры - телевизоров, приставок, модемов. Устанавливается в квартирах, домах, гостиницах, офисах там, где требуется два отдельных входа для TV и SAT-сигналов. Применяется в системах кабельного и спутникового вещания, в том числе при организации многоканального телевидения.

Технические характеристики

• Тип изделия: информационная розетка с двумя постами
• Количество выходов: 2 (TV + SAT)
• Тип разъёмов: F-разъёмы для коаксиальных кабелей
• Рабочая частота: 950–2400 Гц (поддерживает спутниковые и цифровые ТВ-сигналы)
• Потери при подключении на 2150 МГц: 3 дБ (низкий уровень затухания сигнала)
• Номинальное напряжение: 220 В (для питания встроенных усилителей, если есть)
• Степень защиты: IP20 (защита от доступа пальцев, но не от влаги)
• Материал корпуса: пластик
• Срок службы: 10 лет
• Климатическое исполнение: У3 (работает при температуре от −10C до +40C, в условиях нормальной влажности)
• Тип комплектации: механизм с накладкой
• Тип серии: рамочная

Совместимость и монтаж

Розетка РТВ/РСп12-БрС сталь совместима со всеми стандартными коаксиальными кабелями типа RG-6, RG-59 и аналогами. Для монтажа используется скрытая установка в подрозетники глубиной не менее 40 мм. Крепление осуществляется за счёт распорных элементов и двух шурупов - фиксируется в стандартной коробке 68×68 мм. Накладка имеет плоскую форму, легко встраивается в декоративные рамки серии BRITE. Не требует заземления, так как работает только с высокочастотным сигналом.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для внутренней установки в помещениях с нормальной средой. IP20 исключает риск поражения током при случайном контакте с контактами, однако не защищает от попадания воды - не применяется в ванных комнатах, на улице или в сырых помещениях. Соответствует общим нормам для электроустановочных изделий серии BRITE от IEK.

Преимущества

• Два независимых канала - можно подключить антенну и спутниковый ресивер одновременно
• Низкая потеря сигнала (3 дБ на 2150 МГц) - сохраняет качество изображения даже на длинных линиях
• Совместимость с рамками серии BRITE - позволяет соблюсти единый стиль интерьера
• Прочная конструкция - механически устойчивая фиксация внутри подрозетника
• Долгий срок службы - 10 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли
• Не подходит для помещений с повышенной влажностью (ванная, баня, подвал)
• Не содержит встроенного усилителя - требует наличия активного оборудования (усилителя, делителя) вне розетки
• Подходит только для коаксиальных кабелей - не принимает Ethernet, HDMI или другие типы разъёмов

Примеры использования

• Подключение телевизора к городской антенне и спутниковому приемнику в гостиной
• Установка в студии или комнате с несколькими источниками видео-сигнала
• Обустройство системы ТВ в отеле - одна розетка заменяет два отдельных выхода
• Интеграция в готовую проводку после капитального ремонта

Практические советы

• Перед монтажом проверьте, что кабели TV и SAT не перепутаны - они работают на разных частотах
• Избегайте скручивания и перегибов коаксиального кабеля - это увеличивает потери сигнала
• При использовании удлинителей или переходников выбирайте качественные с экранированием
• Если сигнал слабый - используйте внешний усилитель, а не рассчитывайте на саму розетку
• При замене старой розетки - убедитесь, что новый подрозетник имеет тот же диаметр (стандарт 68 мм)
• Розетка РТВ/РСп12-БрС сталь совпадает по дизайну с другими изделиями серии BRITE - удобно сочетать с выключателями и розетками 220 В
