Розетка телевизионная оконечная TV Inspiria 10дБ 5-862мГц механизм бел. IEK 673870 Legrand

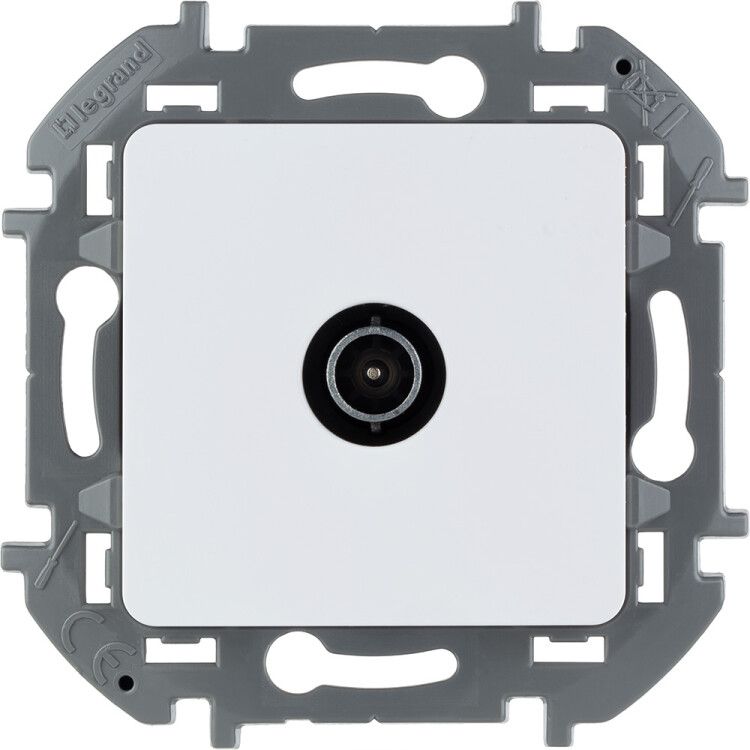

Розетка телевизионная Legrand Inspiria 673870 — оконечная розетка с потерями 10 дБ для скрытого монтажа, предназначенная для подключения одного телевизора в шлейфовой схеме передачи TV-сигнала. Подходит для домашних и офисных систем антенного вещания.

Назначение и область применения

Розетка телевизионная Legrand Inspiria 673870 используется для завершения телевизионной цепи по схеме «шлейф». Она позволяет подключить один телевизионный приёмник к общей антенной линии, где сигнал проходит последовательно через несколько точек. Каждая такая розетка снижает уровень сигнала на 10 дБ, что компенсируется правильным расчетом мощности источника. Применяется в жилых домах, квартирах, гостиницах и административных зданиях, где требуется организовать единый канал распространения TV-сигнала без использования активных устройств.

Технические характеристики

• Тип: оконечная розетка
• Частотный диапазон: 5–862 МГц (соответствует современным стандартам DVB-T/T2, аналогового и цифрового ТВ)
• Потери сигнала: 10 дБ — обеспечивает необходимое затухание для балансировки уровня в шлейфовой сети
• Количество выходов: 1
• Тип соединителя: F-разъём (коаксиальный, совместим с RG-6, RG-59 и другими типами TV-кабелей)
• Степень защиты: IP20 — защита от доступа пальцев, не предназначена для влажных помещений
• Материал корпуса: термопласт + металлический сплав (экранирующий элемент)
• Экранирование: класс A — эффективная защита от внешних ЭМ-помех
• Цвет: белый, глянцевое покрытие
• Тип монтажа: скрытый (встраивается в стеновые коробки)
• Крепление: в распор + на шурупы
• Комплектация: механизм с лицевой накладкой

Совместимость и монтаж

Розетка телевизионная Legrand Inspiria 673870 совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными, имеющими F-разъём. Для подключения используется безвинтовой коннектор — достаточно вставить кабель до щелчка, он фиксируется автоматически. Монтаж выполняется в стандартную глубокую круглую или прямоугольную подрозетник (совместим с большинством моделей от Legrand, IEK, Schneider). Накладка легко снимается для обслуживания. Не требует заземления. Работает только в паре с правильно рассчитанной сетью — не применяется как первая или промежуточная розетка в шлейфе без согласования потерь.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 исключает контакт с проводящими частями, но не защищает от влаги — не рекомендуется для установки в ванных комнатах, на улице или в сырых помещениях. Экранирование класса А соответствует европейским нормам EMC, предотвращает интерференцию от Wi-Fi, мобильных базовых станций и бытовой техники.

Преимущества

• Безвинтовой коннектор — ускоряет монтаж и исключает перегиб кабеля
• Высокий уровень экранного затухания (класс A) — минимизирует помехи, особенно важен в плотной городской застройке
• Устойчивый к царапинам и УФ-излучению пластик ABS — сохраняет внешний вид даже при регулярной уборке
• Совместимость с сериями Legrand и IEK — можно заменить старые розетки без изменения коробок
• Глянцевая белая панель — гармонично сочетается с интерьерами, выполненными в светлой гамме

Ограничения применения

• Не подходит для начала шлейфа — должна использоваться только на последнем участке цепи
• Запрещено применять в условиях повышенной влажности (ванная, баня, бассейн) из-за IP20
• Не является активным устройством — не усиливает сигнал; при длинных линиях (>50 м) возможна потеря качества изображения
• Не работает с HDMI, Ethernet или спутниковыми сигналами — только RF-антенный вход
• Не допускается использование с кабелями меньшего сечения (например, RG-58), они увеличат потери выше 10 дБ

Примеры использования

• Подключение телевизора в спальной комнате, где основной кабель от антенны проходит через гостиную, кухню и затем заканчивается здесь
• Организация TV-сети в многоквартирном доме с центральным усилителем, где каждый этаж имеет одну оконечную розетку
• Установка в офисе для подключения телевизора к общей антенной системе здания

Практические советы

• Перед монтажом проверьте уровень сигнала на входе — если ниже 50 дБмкВ, используйте усилитель до первой розетки
• При прокладке шлейфа соблюдайте порядок: начальная розетка → промежуточные (с меньшим затуханием) → оконечная 10 дБ
• Не перегибайте кабель вокруг розетки — радиус изгиба должен быть не менее 5 см
• При замене старой розетки убедитесь, что новый механизм имеет тот же тип крепления и размеры
• Для долговечности не используйте розетку в качестве временной точки подключения — она не рассчитана на частое отсоединение
