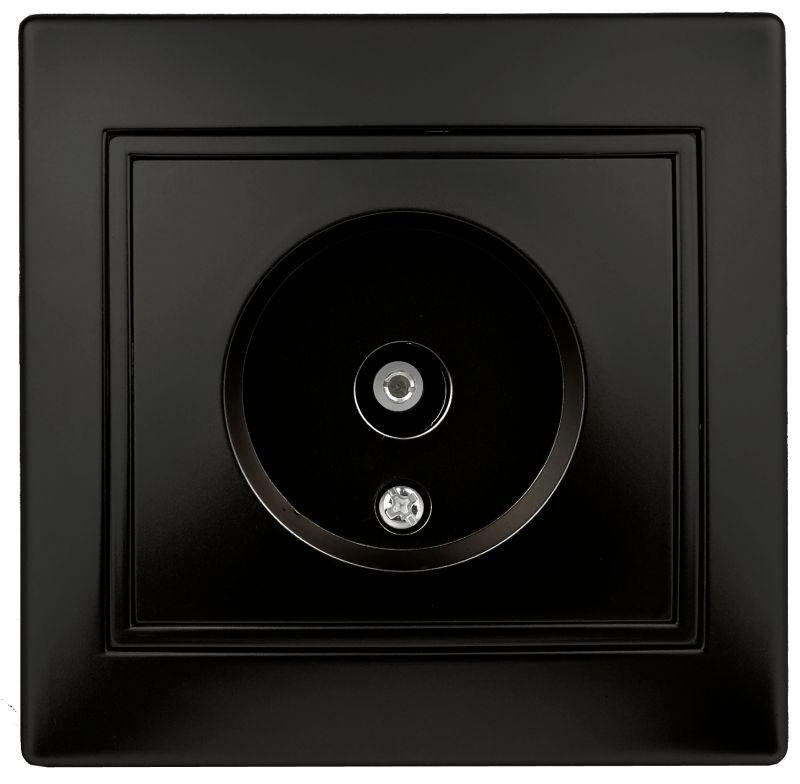

Розетка телевизионная одиночная TV СП Plano 1-301-05 IP20 антрацит Intro Б0044573 ЭРА

Розетка телевизионная одиночная серии Plano, модель 1-301-05 от ЭРА - это компактный элемент для подключения телевизионного оборудования в системах скрытой проводки. Устройство совмещает надежную фиксацию, минимальные потери сигнала и эстетичный дизайн, подходящий для интерьеров с современной отделкой.

Назначение и область применения

Розетка 1-301-05 предназначена для подключения коаксиального кабеля TV-антенн, спутниковых приемников или кабельного телевидения. Подходит для установки в жилых помещениях, офисах, гостиницах и других объектах, где требуется скрытая проводка. Используется исключительно для передачи аналогового или цифрового телевизионного сигнала - не для питания электрооборудования.

Технические характеристики

• Тип разъема: TV (F-разъём для коаксиального кабеля)
• Частота работы: до 2400 МГц - обеспечивает передачу сигналов HD, FullHD и DVB-T2
• Потери при передаче: ≤1 дБ - минимальное затухание сигнала на высоких частотах
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, не герметична
• Способ монтажа: скрытая установка в подрозетник
• Количество модулей: 2 - занимает стандартное место в распределительной коробке
• Материал корпуса: термопласт - устойчив к перегреву и механическим нагрузкам
• Цвет: антрацит (серый матовый) - соответствует декору серии Plano
• Крепление: винтовое - фиксируется болтами к подрозетнику

Совместимость и монтаж

Розетка 1-301-05 устанавливается в стандартный подрозетник диаметром 68–70 мм. Кабель подводится через заднюю часть устройства; рекомендуется использовать качественный коаксиальный кабель с волновым сопротивлением 75 Ом. Для монтажа нескольких розеток рядом используйте многоместные рамки серии Plano: 1-502-xx (2 поста), 1-503-xx (3 поста), 1-504-xx (4 поста). Цветовые коды xx должны совпадать с основным изделием (например, 05 - антрацит).

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р 50920-2014 для телевизионных соединений. Отсутствие степени защиты выше IP20 делает её непригодной для влажных помещений, на улице или в местах с риском брызг воды. Не предназначен для подключения к сети переменного тока - только для RF-сигналов.

Преимущества

• Низкий уровень потерь сигнала (≤1 дБ) - сохраняет качество изображения даже при длинных трассах
• Фирменная рамка серии Plano - гармонирует с другими элементами системы освещения и коммуникаций ЭРА
• Простая установка благодаря винтовому креплению и стандартному формату подрозетника
• Антрацитовый цвет маскирует следы эксплуатации и хорошо сочетается с темными поверхностями

Ограничения применения

• Не используется в помещениях с повышенной влажностью (ванная, баня, бассейн)
• Не поддерживает питание активных устройств (усилителей, маршрутизаторов)
• Не совместима с HDMI, Ethernet или USB - только коаксиальные кабели типа RG-6, RG-59
• Требует точного соблюдения посадочного диаметра подрозетника - не подходит для старых или деформированных коробок

Примеры использования

• Подключение телевизора к антенне в комнате с внутренней проводкой
• Разветвление сигнала от спутникового ресивера к нескольким экранам
• Интеграция в систему “умный дом” с использованием внешних TV-усилителей
• Обустройство телевизионных точек в гостинице или офисном центре

Практические советы

• Перед монтажом проверьте целостность кабеля и плотность контакта F-коннектора - плохой контакт вызывает помехи
• При установке нескольких розеток в один блок используйте только оригинальные рамки 1-50x-xx - другие модели могут не совпасть по форме
• Не перетягивайте винты крепления - пластик корпуса легко повредить
• Для долговечности избегайте прокладки TV-кабеля параллельно силовым проводам - минимизируйте интерференцию
• Розетка 1-301-05 серии Plano от ЭРА идеально дополняет выключатели и розетки той же серии - единый стиль всей системы
