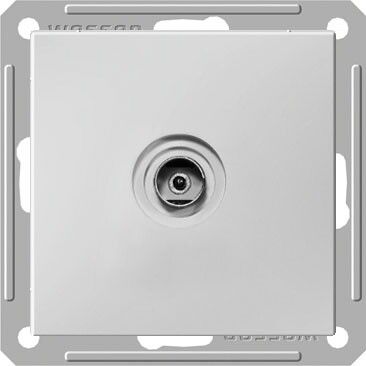

Розетка телевизионная оконечная TV 1-м СП W59 коннектор механизм бел. SE RTS-151-1-86 APC

Розетка телевизионная оконечная TV скрытая в рамку белая W59 коннектор механизм от Systeme Electric (артикул rts-151-1-86) предназначена для подключения телевизионного кабеля в скрытую проводку. Это однопостовый механизм с глянцевой белой накладкой, совместимый со стандартными монтажными коробками и подходящий для бытовых и коммерческих объектов.

Назначение и область применения

Розетка телевизионная оконечная TV скрытая в рамку белая W59 коннector механизм используется для завершения коаксиальной телевизионной сети - то есть принимает сигнал от основного кабеля и передаёт его напрямую к телевизору или приставке без дальнейшего распределения. Применяется там, где нужен один точечный вход сигнала: в жилых помещениях, гостиницах, офисах класса B, при капитальном или косметическом ремонте. Подходит для систем спутникового, цифрового и аналогового ТВ.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1 (оконечная - не делит сигнал)
• Частотный диапазон: 5–862 МГц - обеспечивает работу с современными цифровыми каналами, включая DVB-T2 и спутниковые частоты
• Потери на разветвлении: 1 дБ - минимальное затухание сигнала, что важно для сохранения качества изображения
• Способ монтажа: внутренний/скрытый - устанавливается в подрозетник глубиной не менее 40 мм
• Максимальное сечение кабеля: 2,5 мм2 - позволяет использовать стандартные коаксиальные кабели типа RG-6, RG-59
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды; не предназначен для влажных помещений
• Материал корпуса: пластик, без галогенов - безопасен при горении, соответствует экологическим нормам
• Цвет: белый, глянцевая отделка - легко вписывается в интерьеры с однотонными рамками
• Климатическое исполнение: УХЛ4 - рассчитана на использование в закрытых помещениях с умеренным климатом, включая отапливаемые здания в регионах с холодными зимами
• Нормативный документ: ГОСТ Р 51322.1-99 (МЭК 60884-1-94)

Совместимость и монтаж

Механизм совместим со всеми стандартными монтажными коробками (подрозетниками) диаметром 60–68 мм. Крепится винтовым способом - два винта на боковых сторонах обеспечивают плотную фиксацию. Комплектация: механизм + лицевая панель (накладка), без внешней рамки - можно устанавливать как самостоятельный элемент или встраивать в декоративные рамки серии Wessen 59. Подключение кабеля осуществляется через зажим F-разъёма внутри механизма: достаточно зачистить конец кабеля на 10–12 мм, вставить центральный провод и оплетку в соответствующие контакты, затем затянуть зажим.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51322.1-99, что гарантирует электробезопасность и долговечность. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. IP20 исключает риск поражения током при случайном прикосновении, но не защищает от попадания влаги - не применяйте в ванных, кухнях или на улице.

Преимущества

• Минимальные потери сигнала (1 дБ) - качество картинки не ухудшается даже при длинных трассах
• Простая установка - не требует специнструментов, подходит для новичков
• Форм-фактор стандартизирован - легко заменяет старые модели без доработки штукатурки
• Поддержка широкого диапазона частот - работает с текущими и будущими стандартами вещания
• Экологически безопасный материал - не содержит хлора и брома
• Высокая совместимость с другими элементами серии Wessen 59 - можно собирать единый стиль интерьера

Ограничения применения

• Не предназначена для многоканальных распределителей - нельзя использовать вместо ответвителя или делителя
• IP20 не допускает установку во влажных зонах - запрещено в банях, бассейнах, открытых террасах
• Не поддерживает высокочастотные сигналы выше 862 МГц - не годится для некоторых спутниковых систем Ku-диапазона
• Требуется предварительная подготовка штробы и подрозетника - не является самоклеющимся или накладным решением

Примеры использования

• Подключение телевизора в спальне после ремонта квартиры
• Завершение телевизионной сети в номере гостиницы
• Установка в офисе класса B для подключения видеоконференций или информационных экранов
• Альтернатива старому металлическому разъёму при модернизации проводки

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённая оплётка вызывает помехи даже при идеально установленной розетке
• Не перетягивайте винты крепления - пластиковая рамка может деформироваться
• Если используете кабель с медной оплёткой, убедитесь, что она равномерно распределена вокруг центрального провода - иначе будет плохой контакт
• Для лучшей герметизации в местах входа кабеля в стену используйте термоусадочные трубки - особенно если рядом проходят другие провода
• Выбирайте эту модель, когда вам нужна надёжная, но недорогая розетка без лишних функций - она не подходит для сложных систем с усилителями или активными компонентами
