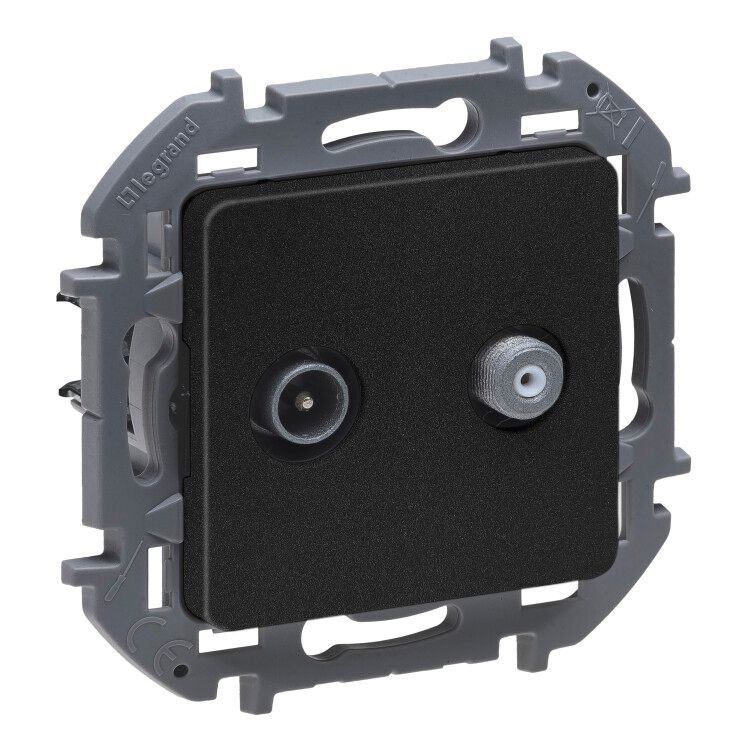

Розетка телевизионная TV/SAT Inspiria с топологией "звезда" механизм антрацит IEK 673883 Legrand

Розетка телевизионная TV/SAT звезда антрацит без рамки от Legrand (серии INSPIRIA, артикул 673883) предназначена для скрытой установки в жилых и офисных помещениях, где требуется надёжное подключение телевизора к эфирному и спутниковому сигналу по схеме «звезда». Эта модель обеспечивает минимальные потери сигнала, поддержку обратного питания и чёткое разделение каналов.

Назначение и область применения

Розетка телевизионная TV/SAT звезда антрацит без рамки используется для подключения одного телевизора к двум источникам сигнала: наземному (эфирному) и спутниковому. Она применяется в системах типа «звезда», когда каждый телевизор получает сигнал напрямую от центральной точки - без делителей и ответвлений. Это повышает качество картинки и снижает риск помех. Подходит для квартир, домов, отелей, медицинских учреждений и других объектов, где важна стабильность телевизионного сигнала.

Технические характеристики

• Тип соединителя: TV-SAT (коаксиальный F-разъём)
• Частотный диапазон: 4–862 МГц (по спецификации); в описании указано 4–2400 МГц - это значит, что устройство совместимо с современными спутниковыми системами, включая DVB-S2 и широкополосные сервисы
• Потери сигнала: 1,5 дБ - низкий уровень затухания, обеспечивающий сохранение качества сигнала даже на длинных линиях
• Обратное питание (POWER PASS): поддержка до 500 мА - позволяет питать активные антенны и LNB через тот же коаксиальный кабель, без отдельного провода
• Количество выходов: 2 - один для эфирного сигнала, второй для спутникового; сигналы разделены внутри устройства
• Количество входов: 1 - предназначен для подключения к сумматору или комбинированному кабелю от центра системы
• Степень защиты: IP20 - защита от прикосновения пальцами и крупными предметами, не предназначена для влажных помещений
• Материал корпуса: термопласт, без галогенов - безопасен при возгорании, соответствует требованиям RoHS
• Покрытие: глянцевое, антрацит - устойчиво к царапинам, легко моется
• Количество модулей: 1 - занимает минимум места в подрозетнике
• Суппорт: есть - опорное кольцо обеспечивает плотное прилегание к стене и предотвращает перекос при монтаже

Совместимость и монтаж

Розетка телевизионная TV/SAT звезда антрацит без рамки рассчитана на внутренний (скрытый) монтаж в стандартный подрозетник глубиной не менее 40 мм. Крепление - на шурупы и в распор, что гарантирует прочную фиксацию в бетоне или кирпиче. Для подключения используется безвинтовой коннектор - достаточно вставить коаксиальный кабель до щелчка, он автоматически зажимается и герметично контактирует. Не требует инструментов. Совместима с любыми коаксиальными кабелями типа RG-6, RG-11, S-50, S-75. Не рекомендуется использовать с кабелями меньшего сечения (например, RG-59), так как это увеличивает потери сигнала.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовой электроники. Отсутствие галогенов в составе материала исключает выделение токсичных веществ при нагреве. Степень защиты IP20 достаточна для сухих помещений. Экранирование класса A (указано в описании производителя) снижает влияние внешних электромагнитных помех - особенно важно в местах с высокой плотностью радиоустройств.

Преимущества

• Поддержка POWER PASS - экономия на проводке: нет необходимости прокладывать отдельный кабель для питания активной антенны
• Разделённые выходы - эфирный и спутниковый сигналы не мешают друг другу, исключаются интерференция и потеря качества
• Низкая величина потерь (1,5 дБ) - идеально для сложных систем с несколькими точками подключения
• Безвинтовой коннектор - быстрый и надёжный монтаж, не требует опыта
• Глянцевая поверхность и антрацитовый цвет - гармонирует с современной отделкой интерьеров

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от влаги и пыли
• Не работает с пассивными системами без активных элементов - если антенна не требует питания, функция POWER PASS не задействуется, но и не мешает
• Один вход - нельзя использовать как распределитель для нескольких кабелей; нужен отдельный сумматор перед этой розеткой
• Не подходит для цифровых систем с PoE или Ethernet - только коаксиальные сигналы TV/SAT

Примеры использования

• Подключение Smart-TV в гостиной к одновременно работающим антенне и спутниковому ресиверу
• Установка в детской комнате, где родители хотят избежать лишней проводки и помех
• Монтаж в многоквартирном доме по проекту «звезда» - каждый этаж имеет свою линию от центрального узла
• Использование в медицинском центре для телевизоров в палатах, где важна стабильность сигнала и отсутствие помех

Практические советы

• Перед монтажом проверьте, чтобы кабель был целым и не имел перегибов - это снижает потери сигнала
• При использовании POWER PASS убедитесь, что ваш LNB или активная антенна потребляет ≤500 мА - превышение может вызвать сбой
• Не используйте переходники и удлинители между розеткой и кабелем - они увеличивают потери и нарушают экран
• Если планируете несколько таких розеток в одной квартире - все они должны быть подключены к одному сумматору с правильным уровнем мощности сигнала
• При замене старой розетки - отключите питание всех активных устройств на линии, чтобы избежать пробоя
