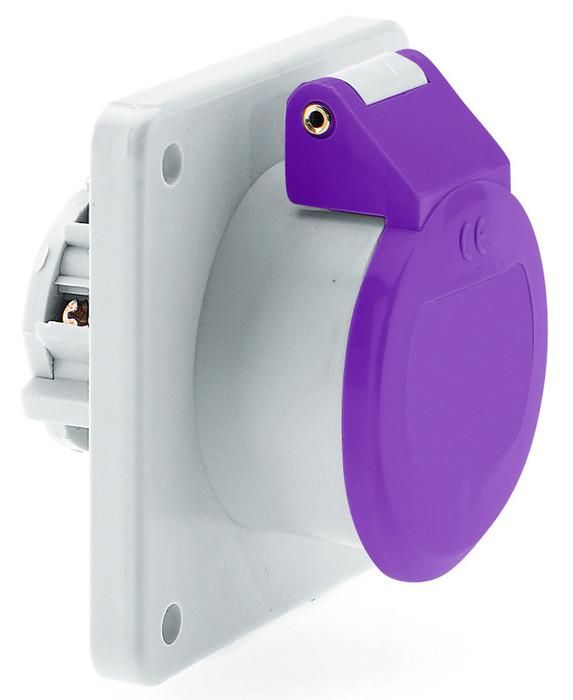

Розетка встраиваемая 16А 2р 24В IP44 I 430-Bals Bals

Розетка встраиваемая 16А 2-полюсная 24В IP44 от Bals (артикулы 430-bals и 430) предназначена для безопасного подключения маломощного оборудования на постоянном или переменном напряжении до 24 В в условиях повышенной запыленности или влажности.

Назначение и область применения

Эта розетка используется там, где требуется надежное соединение устройств с низким напряжением - например, в системах автоматизации, на станках, конвейерах, в медицинском оборудовании или в помещениях с ограниченным доступом. Подходит для установки в щитовые шкафы, стенды, контрольные панели. Напряжение 24 В делает её безопасной для обслуживания без отключения питания в большинстве случаев.

Технические характеристики

• Максимальный ток: 16 А - позволяет подключать нагрузки мощностью до 384 Вт при 24 В;
• Степень защиты IP44 - защищает от частиц крупнее 1 мм и брызг воды со всех сторон;
• 2 полюса - один контакт для фазы/плюса, второй - для ноля/минуса; заземление отсутствует;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2;
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток;
• Габариты: 55×55 мм - компактный формат для плотной сборки;
• Расстояние между монтажными отверстиями: 45×45 мм - совместимо с типовыми рамками и коробками;
• Цвет: лиловый - отличает розетку от других цепей, повышает узнаваемость;
• Положение ключа: 0 часов - контакты расположены горизонтально, как при обычной установке.

Совместимость и монтаж

Устанавливается во встраиваемую коробку глубиной не менее 40 мм. Для монтажа используйте стандартную круглую вырезку диаметром около 50–52 мм. Убедитесь, что отверстия в коробке соответствуют расстоянию 45×45 мм. Кабель подключается через винтовые зажимы - затягивайте их равномерно, чтобы избежать перегрева. Не допускайте попадания металлической стружки внутрь корпуса при сверлении.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных сетей. Хотя не имеет сертификата CE или ГОСТ, применение в пределах 24 В снижает риск поражения током. Не предназначен для работы в сетях 220/380 В - использование выше указанного напряжения опасно!

Преимущества

• Высокая степень защиты IP44 обеспечивает долгий срок службы даже в сырых или пыльных средах;
• Яркий лиловый цвет помогает быстро определить цепь низкого напряжения среди других розеток;
• Простая конструкция с винтовыми зажимами позволяет легко заменить или проверить контакт без специального инструмента;
• Компактные габариты позволяют использовать её в плотных распределительных коробках.

Ограничения применения

• Не предназначена для внешней установки - IP44 недостаточно для прямого воздействия дождя или струй воды;
• Не поддерживает заземление - нельзя использовать для оборудования, требующего защитного PE-проводника;
• Не рекомендовано подключение нагрузок более 16 А - возможен перегрев и деформация контактов;
• Пластиковый корпус не рассчитан на высокие температуры окружающей среды (>+60 C);
• Не следует использовать в взрывоопасных зонах - отсутствует взрывозащита.

Примеры использования

• Подключение сенсоров и исполнительных механизмов на автоматических линиях;
• Разъемы для зарядки аккумуляторов 24 В в сервисных мастерских;
• Питание световых индикаторов, контроллеров PLC или панелей управления;
• Распределительные точки в пищевой промышленности, где важна легкая очистка от брызг.

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия в стенде - 55 мм требует точного подбора коробки;
• Используйте провода сечением не более 2,5 мм2 - большие жилы плохо фиксируются в винтовых зажимах;
• Обязательно пометьте розетку этикеткой «24 В» - это исключит случайное подключение к сети 220 В;
• При групповой установке нескольких розеток 430-bals соблюдайте минимальный интервал 50 мм между ними для лучшего теплоотвода;
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно в вибрационных условиях.
