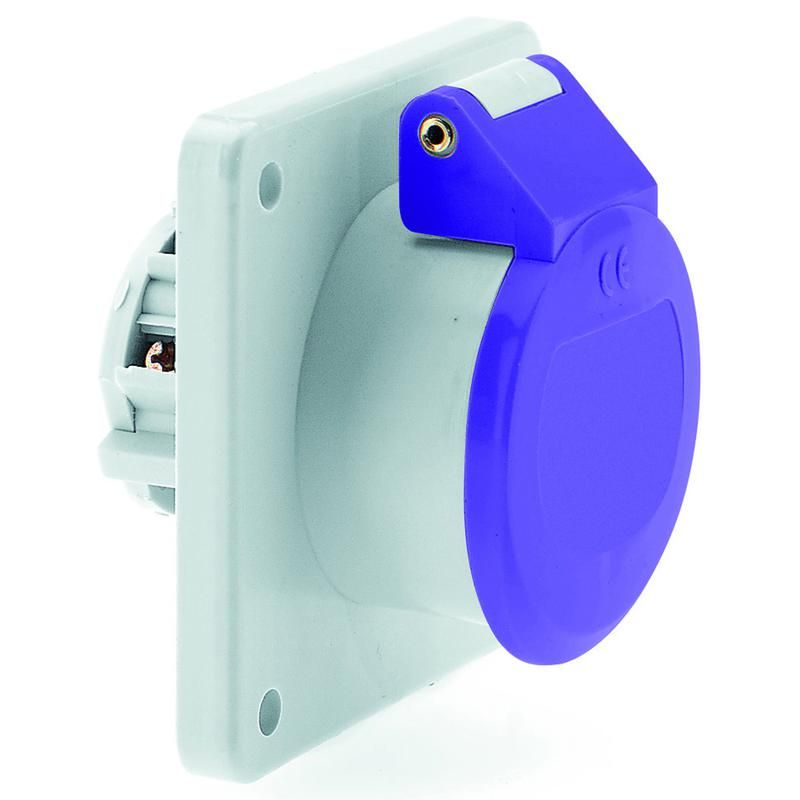

Розетка силовая (CEE) панельная Bals 16А 2П 24В IP44 BALS 4354-Bals

Розетка силовая панельная фланцевая 2P 16А 24В IP44 фланец 75×75 от Bals (арт. 4354-bals / 4354) предназначена для надёжного подключения оборудования на постоянном напряжении до 24 В в условиях повышенной запылённости или влаги. Устройство устанавливается в панели или шкаф, обеспечивая механическую прочность и защиту от случайного доступа.

Назначение и область применения

Эта розетка используется там, где требуется безопасное и защищённое подключение маломощного оборудования с питанием 24 В постоянного тока. Подходит для установки в автоматизированных системах, промышленных панелях, станках, конвейерах, устройствах управления и других местах, где важна защита от пыли и брызг воды.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузки мощностью до 384 Вт при 24 В;
• Количество полюсов: 2 - для подключения положительного и отрицательного провода (DC);
• Напряжение: 24 В постоянного тока - не предназначен для переменного тока 220/380 В;
• Степень защиты: IP44 - защищает от твёрдых частиц больше 1 мм и брызг воды со всех сторон;
• Фланец: 75×75 мм - размер площадки для крепления к поверхности;
• Расстояние между монтажными отверстиями: 60×60 мм - совпадает с типичным шагом крепления панельных элементов;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2;
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток;
• Ориентация подключения: прямолинейная - провода выходят прямо из задней части розетки;
• Цвет: лиловый - визуальное отличие от стандартных белых/серых устройств, помогает при маркировке цепей;
• Положение ключа: 0 ч - контактная группа расположена в нижнем положении при установленной розетке.

Совместимость и монтаж

Розетка 4354-bals монтируется через фланец на металлическую или композитную панель толщиной до 6 мм. Для установки используются два болта M4, соответствующих расстоянию между отверстиями 60×60 мм. После закрепления вставьте штекер до щелчка - он фиксируется механически. Не используйте усилие более 10 Нм при затяжке винтов - это предотвратит повреждение корпуса.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP44 обеспечивает работу в помещениях с повышенной влажностью (например, цеха с мойкой, пищевые участки). Однако розетка не сертифицирована для взрывоопасных сред и не предназначена для работы вне помещений без дополнительной защиты.

Преимущества

• Фланцевая конструкция даёт жёсткое крепление и снижает риск выдергивания при вибрации;
• Пластиковый корпус исключает замыкание на корпус и снижает риск поражения током;
• Цвет лиловый помогает легко идентифицировать цепь 24 В среди других розеток;
• Прямолинейное подключение экономит место внутри шкафа и упрощает прокладку проводов;
• Винтовые зажимы обеспечивают надёжный контакт даже при частых подключениях.

Ограничения применения

• Не применяйте для переменного тока выше 50 В - возможен пробой изоляции;
• Не допускается погружение в воду - IP44 не гарантирует защиту от струй или длительного контакта с жидкостью;
• Не рекомендовано использование в температуре ниже −25 C и выше +60 C - материал корпуса теряет эластичность;
• Запрещено использовать с проводами большего сечения, чем 2,5 мм2 - есть риск перегрева и плохого контакта;
• Не подходит для внешнего монтажа без дополнительного кожуха - не имеет защиты от UV-лучей и осадков.

Примеры использования

• Подключение сенсоров и исполнительных механизмов на конвейере с питанием 24 В DC;
• Разъём для тестового оборудования в контроллерных шкафах;
• Резервный вход питания для модулей автоматизации;
• Интерфейсы обслуживания на станках с ЧПУ;
• Подключение световой сигнализации или кнопочных постов в цехах с мытьём оборудования.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в панели - фланец 75×75 мм требует минимум 70 мм свободного пространства;
• Используйте медные провода с опрессовкой наконечников - так контакт будет долговечнее;
• Обозначьте розетку этикеткой “24 V DC” - особенно важно при наличии нескольких аналогичных устройств;
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев при высокой вибрации - возможно ослабление;
• При необходимости замены - отключите питание, поскольку розетка работает под напряжением 24 В, что опасно при коротком замыкании.
