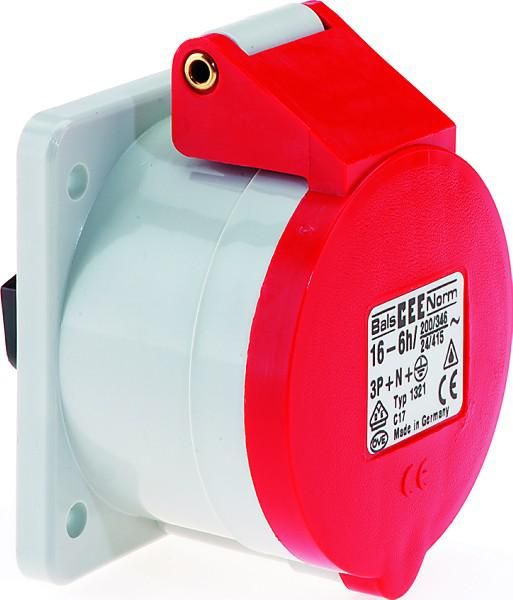

Розетка встраиваемая 16А 5Р (3P+N+PE) 400в 6h,IP44 72x65 1321 I 1321-Bals Bals

Розетка встраиваемая 16А 5P (3P+N+PE) 400В IP44 72x65 от Bals предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной запылённости или влажности. Артикулы 1321 и 1321-bals подходят для промышленных объектов, где требуется устойчивый контакт и защита от внешних воздействий.

Назначение и область применения

Эта розетка используется для подключения трёхфазных устройств с рабочим напряжением до 400 В и током до 16 А. Конструкция с пятью контактами - три фазы (L1, L2, L3), ноль (N) и защитный заземляющий проводник (PE) - обеспечивает безопасную работу оборудования с заземлением. Подходит для установки на заводах, в цехах, на станках, насосных станциях и других местах, где есть риск попадания пыли или брызг воды.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Количество контактов: 5 (3P + N + PE)
• Степень защиты: IP44 - защищает от твердых частиц размером более 1 мм и от брызг воды со всех сторон
• Габариты корпуса: 72 × 65 мм
• Тип монтажа: встраиваемый (устанавливается в нишу стены или щита)
• Материал корпуса: термостойкий пластик, устойчивый к механическим нагрузкам

Совместимость и монтаж

Розетка совместима с кабелями сечением до 4 мм2 для медных жил. Для монтажа необходима подготовленная ниша глубиной не менее 50 мм и соответствующего размера (72×65 мм). Клеммы рассчитаны на затяжку отвёрткой - рекомендуется проверить плотность соединений после первого включения. Установка возможна как в стену, так и в распределительный шкаф. Обязательно соблюдайте полярность: фазы, ноль и заземление должны быть подключены согласно схеме на корпусе.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1–2007 и IEC 60947-7-1 для коммутационных аппаратов в промышленных системах. Защита IP44 снижает риск поражения током при случайном контакте с брызгами или пылью. Корпус выполнен из самозатухающего материала, что предотвращает распространение пламени при перегреве.

Преимущества

• Уплотнённая конструкция обеспечивает герметичность даже при длительной работе в сложных условиях
• Чёткая маркировка контактов упрощает подключение и исключает ошибки при монтаже
• Высокая механическая прочность корпуса выдерживает частые подключения/отключения
• Подходит для замены старых моделей с аналогичными габаритами

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не гарантирует защиту от струй или потока жидкости
• Запрещено использовать в средах с высокой концентрацией химически активных паров (например, растворителей, кислот)
• Не рекомендуется для установки вне помещений без дополнительной защиты от прямого солнечного света и осадков
• Максимальная температура окружающей среды - +40 C; при более высоких значениях возможен перегрев

Примеры использования

• Трёхфазные электродвигатели на конвейерах
• Сварочные аппараты в мастерских
• Циркулярные пилы и металлообрабатывающие станки
• Насосы и компрессоры в производственных помещениях
• Оборудование в пищевой промышленности, где важна легкость очистки от пыли и влаги

Практические советы

• Перед установкой проверьте соответствие посадочного отверстия - размер 72×65 мм должен точно совпадать с нишей
• При использовании в сыром помещении дополнительно используйте защитную крышку или кожух
• Не допускайте перегрузки - максимальный ток 16 А не следует превышать, особенно при длительной работе
• Для обслуживания отключите питание и убедитесь, что все фазы обесточены
• Артикулы 1321 и 1321-bals отличаются лишь цветовой маркировкой - функционально они идентичны
