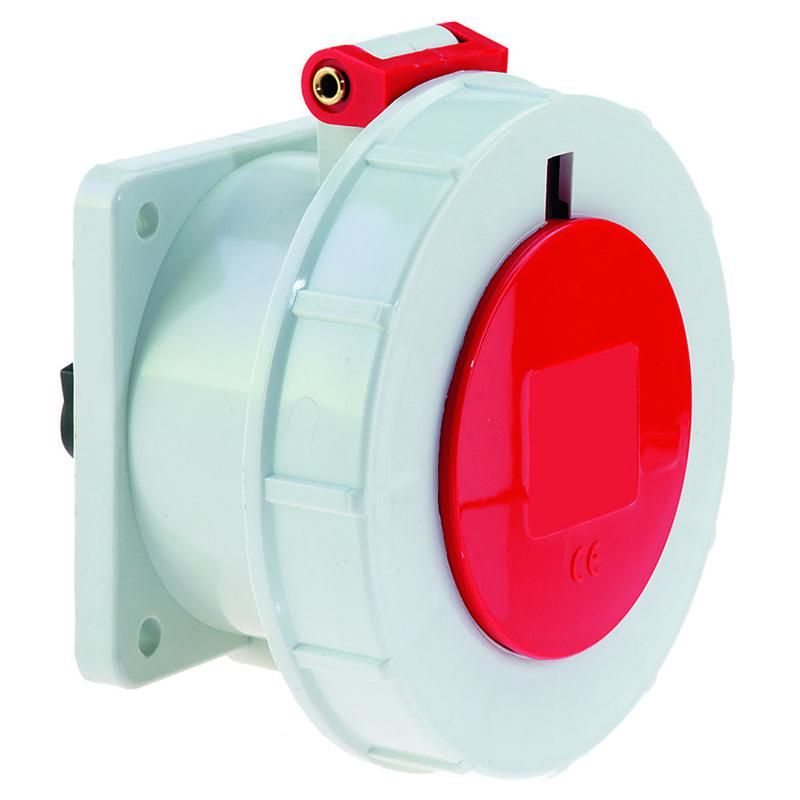

Розетка встраиваемая 32А 4п 3ч 380+440В IP67 фланец 75х75 для рефрижераторн. контейнеров Bals 13021 13021-Bals

Розетка встраиваемая 32А 4 полюса 3 часа 380+440В IP67 фланец 75х75 для рефрижераторных контейнеров CEE от Bals (артикулы 13021-bals и 13021) предназначена для надёжного подключения мощного оборудования в условиях повышенной влажности, пыли и перепадов температур - например, в холодильных контейнерах, на складах и в транспорте.

Назначение и область применения

Эта розетка используется для подключения оборудования с питанием 380–440 В переменного тока, требующего трёх фаз + заземление. Подходит для холодильных установок, компрессоров, насосов и других устройств в рефрижераторных контейнерах, автотранспорте, промышленных холодильных камерах и на открытых площадках. Конструкция обеспечивает устойчивую работу даже при постоянном воздействии влаги, пыли и механических нагрузках.

Технические характеристики

• Номинальный ток: 32 А - выдерживает высокие нагрузки, подходящие для промышленного оборудования
• Напряжение: 380–440 В - совместима с трёхфазными сетями в Европе и странах СНГ
• Количество полюсов: 4 - три фазы (L1, L2, L3) + заземление (PE)
• Положение заземляющего контакта: 3 часа - соответствует стандарту IEC 60309, обеспечивает правильную ориентацию при подключении
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Материал корпуса: термостойкий пластик - устойчив к перепадам температур, химически инертен
• Тип подключения: винтовые зажимы - надёжное соединение проводов без необходимости сварки или пайки
• Фланец: 75×75 мм - размер монтажного отверстия, совпадает с типичными нишами в стенках контейнеров
• Габариты: 60×60 мм - внутренняя часть устройства, не влияет на внешний монтаж
• Оrientация подключения: прямолинейная - кабель входит прямо, без изгиба, снижает риск повреждения жил
• Цвет: красный - визуально отличается от бытовых розеток, сигнализирует о высоком напряжении

Совместимость и монтаж

Розетка совместима с штекерами стандарта CEE 32A/4P/3H (синий цвет, 380–440 В). Для установки требуется подготовить отверстие 75×75 мм в стенке контейнера или панели. Монтаж выполняется через фланец с помощью болтов или саморезов. Убедитесь, что глубина монтажной ниши позволяет вместить корпус (60 мм) без давления на контактные группы. Кабель подводится сзади - не допускайте перегибов и пережимов жил при затяжке винтов.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60309-2 для промышленных соединителей. Цветовая маркировка (красный) указывает на рабочее напряжение выше 250 В. Наличие заземляющего контакта в положении “3 часа” гарантирует правильное подключение и исключает ошибки при подключении. Применение в средах с высокой влажностью и пылью подтверждается сертификатом IP67.

Преимущества

• Высокая степень защиты IP67 - работает в самых суровых условиях, где обычные розетки выходят из строя
• Удобный винтовой зажим - легко обслуживать, не требует специального инструмента
• Чёткая цветовая и геометрическая маркировка - предотвращает случайное подключение к другому оборудованию
• Конструкция с фланцем - упрощает герметизацию при монтаже, снижает риск попадания влаги в помещение
• Красный цвет - служит предупредительным сигналом для персонала, снижает риск ошибок при работе

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 не заменяет IP68
• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислотами, щелочами) - материал корпуса не устойчив к таким воздействиям
• Запрещено применять с током более 32 А - возможен перегрев и деформация контактов
• Не подходит для бытовых сетей 220 В - не имеет нужной конфигурации контактов и маркировки
• Не следует устанавливать в местах с частыми ударными нагрузками - пластиковый корпус не рассчитан на механические повреждения

Примеры использования

• Подключение компрессора в рефрижераторном контейнере на железнодорожной платформе
• Разъём питания холодильной установки на складе с циклической мойкой полов
• Электроснабжение насосной станции на открытой площадке порта
• Передвижные холодильные модули в медицинской логистике

Практические советы

• При монтаже используйте уплотнительные кольца или герметик вокруг фланца - это повысит долговечность защиты IP67
• Проверьте соответствие диаметра кабеля - максимальный внешний диаметр провода должен быть не более 12 мм, чтобы он свободно проходил через входное отверстие
• Перед первым включением проверьте плотность затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает медные жилы
• Обязательно пометьте розетку биркой: “380 В, 32 А, запрещён доступ без отключения” - особенно важно в многопользовательских объектах
• При замене старой розетки - сравнивайте размер фланца 75×75 мм и расположение контактов - не все модели CEE одинаковы
