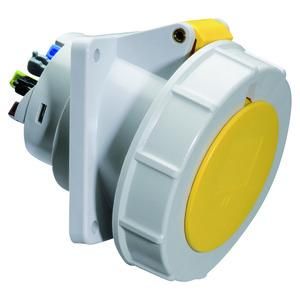

Розетка встраиваемая 32А 5р 110v 4h IP67 100х92 120346 I 120346-Bals Bals

Розетка встраиваемая 32А 5P/5R 4ч 110В IP67 100x92 от Bals предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Артикул 120346-bals соответствует требованиям промышленной эксплуатации и подходит для установки в шкафы, на станки или внешние площадки.

Назначение и область применения

Эта розетка используется там, где требуется безопасное подключение устройств с высокой потребляемой мощностью - до 32 А при напряжении 110 В. Подходит для промышленного оборудования: сварочных аппаратов, насосов, компрессоров, конвейеров, а также для временных энергообеспечений на объектах с низким напряжением сети. Благодаря защите IP67 её можно устанавливать в сырых, пыльных или открытых помещениях, включая улицу или цеха с мойкой оборудования.

Технические характеристики

• Максимальный ток: 32 А - выдерживает нагрузки типичных промышленных приборов;
• Напряжение: 110 В - совместима с сетями низкого напряжения, используемыми в некоторых странах и на специализированных объектах;
• Количество полюсов: 5P/5R - 5 контактов: три фазы, ноль и заземление; все контакты имеют одинаковый контактный элемент для равномерного распределения нагрузки;
• Заземляющий контакт расположен в положении “4 часа” - соответствует стандартному углу ориентации для удобного подключения в определённых системах;
• Защита IP67 - полностью герметична: не проникает пыль, допускается временное погружение в воду до 1 метра на 30 минут;
• Габариты: 100×92 мм - требует подготовки ниши такого же размера при монтаже;
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток, не нагревается при работе;
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение с жилами до 10 мм2;
• Оrientация подключения: наклонный/угловой - позволяет легко подводить кабель под углом, снижает риск перегиба и повреждения изоляции.

Совместимость и монтаж

Розетка 120346-bals совместима с любыми штепсельными вилками стандарта IEC 60309, имеющими аналогичную конфигурацию 5P/5R и расположение заземления в 4 часа. Для монтажа необходимо:

• Вырезать в стене или щите нишу размером 100×92 мм;
• Убедиться, что глубина ниши достаточна для размещения корпуса и свободного доступа к винтовым клеммам;
• Подключить провода: фазы L1–L3, ноль N, заземление PE - соблюдать полярность и цветовую маркировку;
• Затянуть винты клемм усилием 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить пластиковые детали;
• Проверить плотность посадки после сборки - корпус должен плотно прилегать к поверхности без люфтов.

Безопасность и стандарты

Изделие соответствует международным нормам безопасности IEC 60309 для промышленных соединителей. Конструкция исключает случайное отсоединение под нагрузкой благодаря механической фиксации вилки. Материал корпуса не поддерживает горение и имеет класс самозатухания V-0. Установка должна выполняться в соответствии с ПУЭ и правилами электробезопасности.

Преимущества

• Высокая степень защиты IP67 обеспечивает долгий срок службы даже в агрессивных средах;
• Угловая ориентация подключения упрощает прокладку кабеля и снижает нагрузку на точки входа;
• Винтовые клеммы позволяют использовать многожильные и одножильные провода без дополнительных наконечников;
• Чёткая геометрия контактов гарантирует надёжный контакт и минимизирует нагрев при максимальном токе;
• Пластиковый корпус не требует обслуживания и не корродирует.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды;
• Не рекомендуется использовать в местах с частыми ударными нагрузками или вибрацией без дополнительной фиксации;
• Напряжение 110 В ограничивает применение в регионах с сетью 220/380 В - требуется наличие преобразователя или специальной сети;
• Не совместима с бытовыми вилками - только с промышленными 5-контактными;
• Пластиковая конструкция менее устойчива к экстремально высоким температурам выше +60 C - не устанавливать рядом с печами или нагревательными элементами.

Примеры использования

• На заводе: питание сварочного аппарата на участке с регулярной мойкой оборудования;
• На стройплощадке: временная розетка для электроинструментов в условиях пыли и сырости;
• В логистическом терминале: подключение конвейера с контроллером через 110 В сеть;
• На судне или в железнодорожном депо: использование в системах с низковольтным питанием.

Практические советы

• Перед монтажом проверьте соответствие вилки устройства - она должна точно подходить по форме и количеству контактов;
• При использовании в холодном климате учитывайте, что пластик становится более хрупким ниже –20 C - избегайте механических воздействий;
• Для длительной работы при 32 А выбирайте медные кабели с сечением не менее 6 мм2 - меньшее сечение вызовет перегрев;
• Обязательно закрывайте розетку крышкой после подключения - даже при IP67 это продлевает срок службы внутренних механизмов;
• При замене старой розетки сравните размеры - 100×92 мм не всегда совпадают с другими моделями, возможна доработка ниши.
