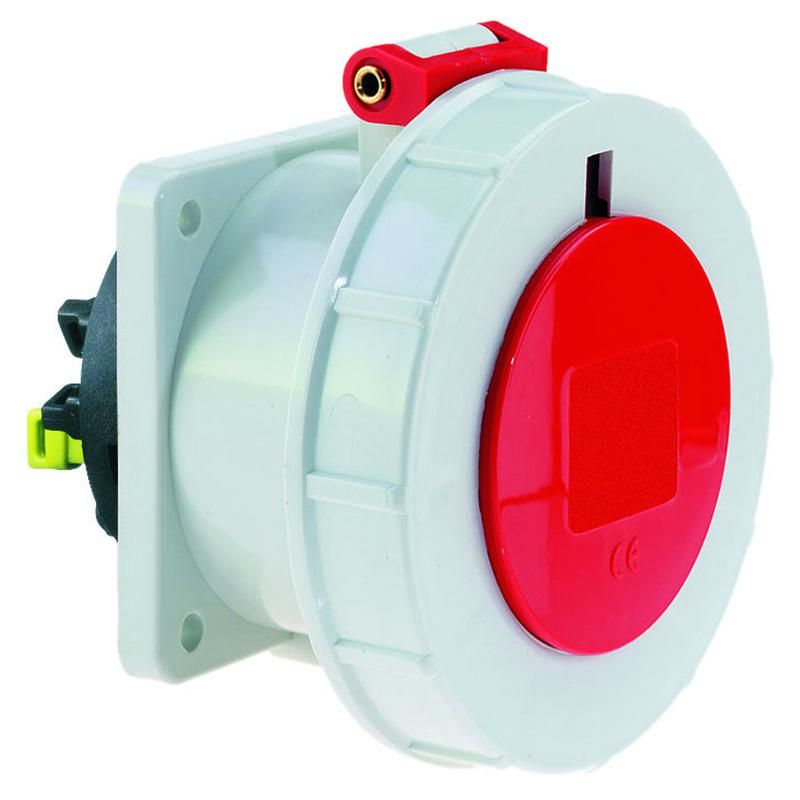

Розетка встраиваемая 32A 5р(3P+N+PE) 6h 400V IP67 75х75мм Quick-Сonnect I 13762-Bals Bals

Розетка встраиваемая 32А 5P 3P+N+PE 400В IP67 75x75мм Quick-Connect от Bals предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Благодаря быстрому соединению без винтов и высокой степени защиты, она идеально подходит для промышленных объектов, где важна скорость монтажа и долговечность.

Назначение и область применения

Эта розетка используется для подключения трёхфазного оборудования с заземлением на напряжение до 400 В. Подходит для станков, конвейеров, сварочных аппаратов, компрессоров и других устройств мощностью до 32 А. Применяется там, где требуется частое подключение/отключение, а также условия с пылью, брызгами воды или временным погружением - например, на производстве, в цехах, на открытых площадках или в логистических комплексах.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 12–14 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть с нулём
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один защитный заземляющий контакт (PE)
• Степень защиты: IP67 - полностью защищена от пыли и может работать после кратковременного погружения в воду до 1 метра
• Тип подключения: Безвинтовая клемма - провода фиксируются механическим зажимом, не требует отвертки
• Габаритные размеры: 60×60 мм - плоская форма для встраивания в стену или панель
• Материал корпуса: Пластик - устойчив к химическим воздействиям и ударным нагрузкам
• Оrientация подключения: Прямолинейная - вход кабеля расположен прямо, без изгиба
• Положение заземляющего контакта: 6 часов - PE-контакт находится в нижней части, что соответствует стандартному расположению в промышленных розетках
• Цвет: Красный - визуальное отличие от бытовых розеток, предупреждает о высокой мощности

Совместимость и монтаж

Розетка совместима с кабелями с жилами до 6 мм2. Для установки необходима подготовленная ниша глубиной не менее 40 мм - корпус имеет толщину около 10 мм, но требует свободного места для кабельного ввода и клеммника внутри. Монтаж выполняется через фланец с отверстиями под саморезы. Установка возможна в металлические, пластиковые или бетонные поверхности. После вставки кабеля в клеммы достаточно закрыть крышку - зажим автоматически фиксирует проводник. Напряжение подключается только после окончательной сборки и проверки герметичности.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных штепселей. Конструкция исключает случайное отсоединение под нагрузкой. Защитный контакт (PE) выполнен с механической блокировкой - он замыкается первым и размыкается последним. Цветовая маркировка красного корпуса соответствует рекомендациям по различению силовых точек.

Преимущества

• Быстрый монтаж благодаря безвинтовой системе - экономит время при обслуживании
• Высокая степень защиты IP67 обеспечивает работу в сложных средах без дополнительных кожухов
• Удобная ориентация контактов - заземление внизу снижает риск перепутать полярность
• Красный цвет повышает безопасность - сразу видно, что это не бытовая розетка
• Пластиковый корпус не проводит ток и не корродирует - увеличивает срок службы

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды
• Не работает при температуре ниже -25 C - материал становится хрупким
• Подходит только для медных проводов; алюминий использовать нельзя
• Не следует применять в местах с постоянными вибрациями выше 1g - возможен ослабление клемм
• Габариты 60×60 мм требуют точного подбора ниши - не подходит для стандартных бытовых подрозетников

Примеры использования

• Заводской станок с ЧПУ - питание через розетку встраивается в стационарную панель рядом с оборудованием
• Линия конвейера на пищевом производстве - розетка легко моется, не боится мойки паром
• Передвижной генератор на стройплощадке - подключение инструментов без риска попадания пыли внутрь
• Автомобильный сервис - подключение сварочного аппарата в мастерской с маслом и грязью

Практические советы

• При выборе кабеля учтите, что максимальное сечение жил - 6 мм2. Большие провода не войдут в клемму
• Перед монтажом проверьте, чтобы все провода были плотно затянуты - даже маленькое ослабление вызывает нагрев
• Не используйте розетку в качестве распределительной точки - она предназначена только для одного устройства
• При установке в бетонную стену сделайте отверстие чуть больше 60 мм - минимум на 2 мм, чтобы избежать давления на корпус
• Обращайте внимание на положение заземляющего контакта - он всегда должен быть направлен вниз для безопасности
• Артикулы 13762 и 13762-bals - это одна модель, отличающаяся только партией производства. Совместимы между собой.
