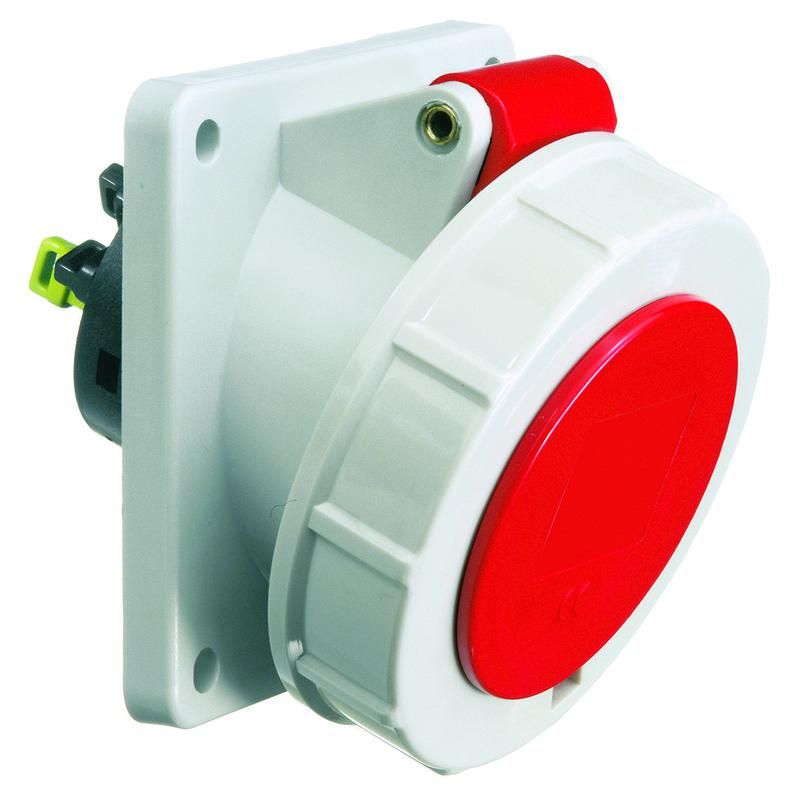

Розетка встраиваемая наклонная 32А 5р 400в 6h IP67 85х85 QC 12824 I 12824-Bals Bals

Розетка встраиваемая панельная фланцевая 32А 5P/5R 400В IP67 85x85 Quick Connect (QC) I - Bals предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Благодаря быстрому соединению и защите IP67, этот продукт идеально подходит для промышленных объектов, где важна скорость монтажа и долговечность.

Назначение и область применения

Розетка встраиваемая панельная фланцевая 32А 5P/5R 400В IP67 85x85 Quick Connect (QC) I - Bals используется для подключения трёхфазного оборудования с заземлением. Подходит для установки на панелях, стендах, станках и конвейерах в цехах, на складах, в пищевой и химической промышленности. Применяется там, где требуется частое подключение/отключение, высокая степень защиты и устойчивость к внешним воздействиям.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер, подходит для мощных устройств (например, насосов, компрессоров, сварочных аппаратов).
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 400 В переменного тока (L1, L2, L3 + N + PE).
• Количество полюсов: 5P/5R - пять контактных штырей и пять гнёзд, включает три фазы, ноль и заземление.
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает временное погружение в воду до 1 метра на 30 минут.
• Тип клеммы: Безвинтовая - провода фиксируются зажимом без инструментов; снижает время монтажа и исключает ослабление контактов из-за вибраций.
• Габариты: 85×85 мм - стандартный размер для встраивания в панели с аналогичным проёмом.
• Расстояние между монтажными отверстиями: 70×70 мм - совпадает с типовой сеткой крепления, позволяет использовать существующие отверстия в панелях.
• Материал корпуса: Пластик - термостойкий, самозатухающий, устойчивый к механическим повреждениям.
• Угол подключения: Наклонный - провода выходят под углом, что удобно при ограниченном пространстве за панелью.
• Положение заземляющего контакта: 6 часов - заземляющий контакт расположен внизу, соответствует стандартному расположению для безопасности и унификации.
• Цвет: Красный - визуальное отличие от других розеток, помогает быстро определить назначение в сложной системе.

Совместимость и монтаж

Розетка встраиваемая панельная фланцевая 32А 5P/5R 400В IP67 85x85 Quick Connect (QC) I - Bals устанавливается в подготовленное отверстие 85×85 мм. Фланец плотно прилегает к поверхности, обеспечивая герметичность. Для монтажа используются два болта через отверстия 70×70 мм. Кабель подводится сзади - благодаря наклонному входу можно легко направить провода в нужную сторону. Безвинтовые клеммы позволяют вставить провод до упора и зафиксировать одним движением - достаточно провернуть рычаг. Убедитесь, что сечение жил соответствует допустимому (обычно 1–6 мм2 для 32 А).

Безопасность и стандарты

Изделие соответствует требованиям EN 60309-2 для промышленных соединителей. Защита IP67 гарантирует безопасную работу в средах с брызгами воды, пылью, маслом и агрессивными парями. Материал корпуса имеет класс горючести UL94 V-0 - не поддерживает распространение пламени. Цветовая маркировка красного цвета соответствует рекомендациям по идентификации трёхфазных розеток.

Преимущества

• Быстрый монтаж - безвинтовые клеммы экономят до 50% времени на подключение по сравнению с винтовыми.
• Высокая надёжность - герметичная конструкция предотвращает окисление контактов даже в сыром воздухе.
• Удобство обслуживания - доступ к клеммам возможен без демонтажа всей розетки.
• Ударопрочность - пластиковый корпус выдерживает механические нагрузки на производстве.
• Чёткая визуальная идентификация - красный цвет сразу указывает на трёхфазное питание.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 не заменяет IP68.
• Не следует использовать в средах с агрессивными химическими веществами (концентрированные кислоты, щёлочи) - материал корпуса не устойчив к ним.
• Запрещено применять при температуре ниже -25C и выше +60C - указаны рабочие условия, выход за них снижает срок службы.
• Не подходит для домашнего использования - предназначена исключительно для промышленных условий.

Примеры использования

• Подключение промышленного станка с ЧПУ на сборочном участке.
• Разъём для питания конвейерной ленты в пищевом цехе с регулярной мойкой.
• Точка подключения воздушного компрессора в мастерской с высокой запылённостью.
• Передвижной модуль с электрооборудованием, требующий частых перестановок и быстрой замены.

Практические советы

• При монтаже используйте кабель с медными жилами и подходящим сечением - для 32 А минимум 4 мм2.
• Проверьте соответствие расстояния между отверстиями (70×70 мм) с вашей панелью перед сверлением.
• Не затягивайте провода слишком сильно - безвинтовые клеммы имеют ограничители усилия, переусиливать нельзя.
• После установки протестируйте целостность заземления - это критично для безопасности.
• При необходимости замены - отключите питание, снимите крышку и просто вытяните старую розетку. Новая устанавливается так же.
