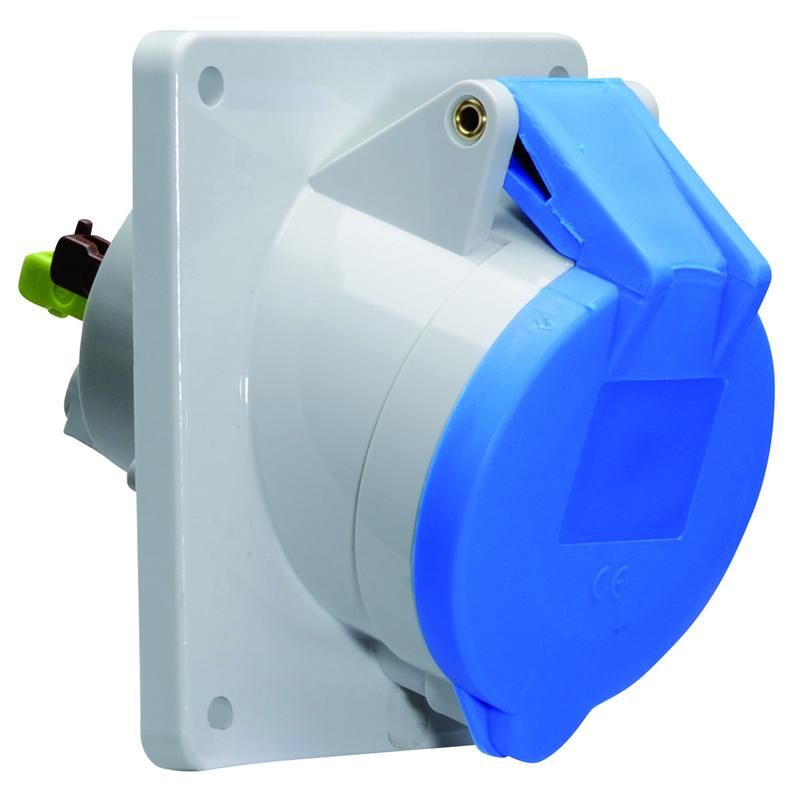

Розетка встраиваемая наклонная 16A 3р(2P+PE) 6h 230V IP44 74х62 QC 12772 I 12772-Bals Bals

Встраиваемая розетка Bals 12772 - компактное решение для надёжного подключения трёхпроводных устройств в условиях повышенной влажности или запылённости. Наклонная форма и быстрый монтаж через клеммы Quick-Connect делают её удобной для установки в ограниченном пространстве, например, на стене оборудования или в распределительных щитах.

Назначение и область применения

Розетка Bals 12772 предназначена для постоянного подключения электрооборудования с заземлением - станков, насосов, конвейеров, сварочных аппаратов и других устройств мощностью до 3,7 кВт. Подходит для внутренней установки в помещениях с умеренной влажностью: цеха, мастерские, лаборатории, склады. Наклонное положение обеспечивает удобство подключения штекера даже при ограниченном доступе.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,7 кВт при 230 В
• Количество полюсов: 3 (2 фазы + заземление) - совместима с оборудованием типа 2P+PE
• Напряжение: 230 В - рассчитана на однофазную сеть
• Степень защиты: IP44 - защищает от брызг воды и частиц размером более 1 мм
• Тип подключения: Безвинтовые клеммы Quick-Connect - позволяет закрепить провода одним нажатием без отвёртки
• Ориентация: Наклонная - контактная группа расположена под углом, облегчая вставку вилки
• Габариты: 74×62 мм - компактный формат для плотной установки
• Цвет: Синий - соответствует стандартному цветовому кодированию для силовых розеток
• Расстояние между монтажными отверстиями: 60×52 мм - совместимо со стандартными коробками
• Положение заземляющего контакта: 6 часов - заземление находится в нижнем положении при установленной розетке

Совместимость и монтаж

Розетка Bals 12772 устанавливается в стандартную круглую или прямоугольную подрозетник с габаритами не менее 70×60 мм. Монтажные отверстия с шагом 60×52 мм подходят для большинства пластиковых и металлических коробок. Клеммы Quick-Connect принимают одножильные и многожильные провода сечением 0,5–4 мм2. Для подключения достаточно вставить провод в клемму до упора - он фиксируется автоматически. Перед монтажом убедитесь, что питание отключено.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и промышленных розеток. Степень защиты IP44 гарантирует безопасную работу в средах с возможным попаданием брызг воды или пыли. Корпус из прочного пластика не проводит ток и устойчив к механическим воздействиям. Соответствие нормам ЕС и ГОСТ Р 50030.2 обеспечивает сертифицированную надёжность.

Преимущества

• Быстрый монтаж благодаря системе Quick-Connect - экономия времени при установке
• Наклонная форма снижает риск случайного выдергивания вилки
• Заземление в положении «6 часов» - стандартизированное расположение, исключающее перепутывание при подключении
• Уплотнённая конструкция корпуса предотвращает попадание пыли внутрь
• Синий цвет легко отличим от осветительных розеток - повышает безопасность обслуживания

Ограничения применения

• Не предназначен для открытой установки на улице - IP44 не защищает от прямого потока воды
• Не рекомендуется использовать в местах с частыми температурными перепадами выше +40 C или ниже −10 C
• Подходит только для медных проводов; алюминиевые жилы требуют переходника
• Не допускается использование с удлинителями или ответвлениями - только прямое подключение

Примеры использования

• Электродвигатель на конвейере - подключение через розетку Bals 12772 для быстрой замены или диагностики
• Сварочный аппарат в цеху - надёжное заземление и защита от брызг расплавленного металла
• Насосная станция в помещении с высокой влажностью - IP44 предотвращает короткое замыкание от конденсата
• Обслуживание оборудования в распределительном щите - наклонная форма позволяет легко достать вилку даже при плотной компоновке

Практические советы

• Перед установкой проверьте глубину подрозетника - розетка Bals 12772 имеет толщину около 28 мм, требуется минимум 30 мм свободного места
• При использовании многожильного провода слегка скрутите жилы перед введением в клемму - так повысится надёжность контакта
• Не затягивайте провода руками - клеммы Quick-Connect работают без усилия, переусилие может повредить механизм
• При групповой установке нескольких розеток соблюдайте одинаковое направление наклона - это улучшает эргономику и внешний вид
• Для сервисного обслуживания используйте модель с артикулом 12772-bals - она идентична, но может иметь другую упаковку или партию
