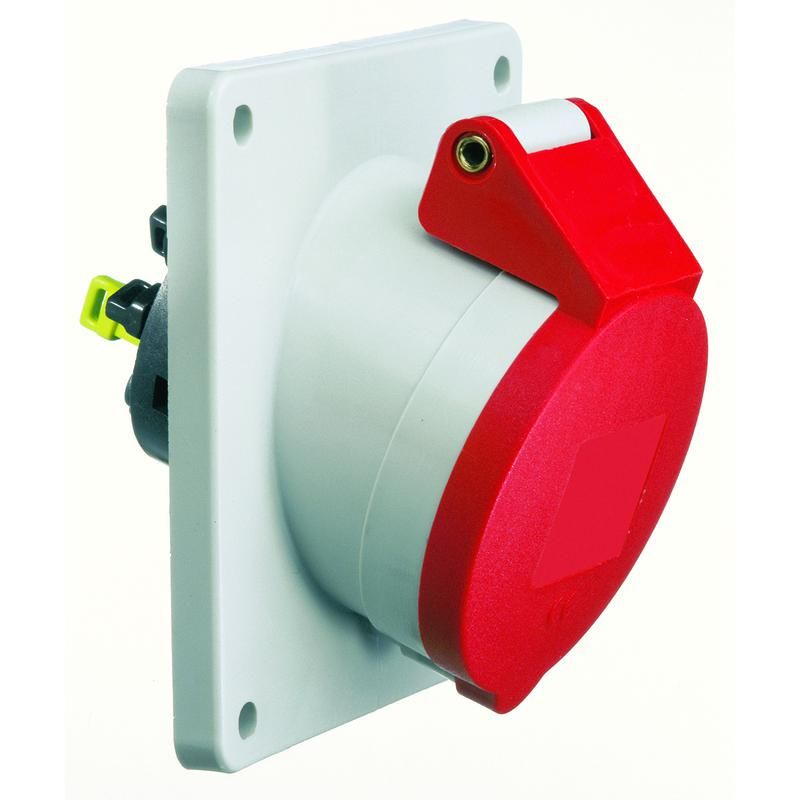

Розетка встраиваемая наклонная 32A 4р(3P+PE) 6h 400V IP44 Quick-Connect 12795 I 12795-Bals Bals

Встраиваемая розетка Bals 12795 - это надёжное решение для подключения мощного оборудования в условиях повышенной запылённости и влаги. Наклонная форма и быстрый монтаж через клеммы Quick-Connect делают её удобной для установки на станках, конвейерах и других промышленных объектах.

Назначение и область применения

Розетка Bals 12795 предназначена для постоянного подключения трёхфазного оборудования с заземлением. Подходит для промышленных условий: станков, насосов, компрессоров, сварочных аппаратов и автоматизированных линий. Учитывая степень защиты IP44, её можно устанавливать в цехах с возможным попаданием брызг воды или пыли, но не во внешних условиях или местах с прямым воздействием осадков.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 12–14 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В
• Количество полюсов: 4 (3 фазы + PE) - обеспечивает подключение с защитным заземлением
• Степень защиты: IP44 - защищает от твёрдых частиц больше 1 мм и брызг воды со всех направлений
• Тип подключения: Безвинтовая клемма Quick-Connect - позволяет быстро закрепить провода без отвёртки
• Ориентация: Наклонная - угол установки облегчает доступ к штекеру и снижает риск скапливания пыли
• Материал корпуса: Пластик - устойчив к химическим веществам, не проводит ток
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для совместимости с большинством промышленных вилок
• Габариты: 92×100 мм - компактный размер для плотной установки в панелях
• Расстояние между монтажными отверстиями: 77×85 мм - совпадает с типовыми отверстиями в распределительных щитах
• Цвет: Красный - визуально отличается от обычных белых розеток, помогает быстро определить силовой контакт

Совместимость и монтаж

Розетка Bals 12795 совместима с промышленными вилками стандарта IEC 60309 (Ceeform), имеющими аналогичное количество полюсов и расположение контактов. Для монтажа требуется подготовить отверстие в стене или панели по габаритам 92×100 мм. Монтажные отверстия на корпусе находятся на расстоянии 77×85 мм - используйте болты M4 или M5. Быстрый монтаж достигается благодаря безвинтовой клемме: достаточно вставить провод до упора и зафиксировать рычагом. Не требует затяжки - экономит время при обслуживании. Перед подключением проверьте соответствие цветов жил: L1, L2, L3, PE - согласно схеме на корпусе.

Безопасность и стандарты

Розетка Bals 12795 соответствует требованиям безопасности для промышленного электрооборудования. Конструкция исключает случайное касание токоведущих частей благодаря изоляции и форме корпуса. Стандарт IP44 гарантирует безопасность при работе в средах с пылью и влажностью. Применение красного цвета сигнализирует о высокой опасности - это соответствует рекомендациям по цветовой маркировке силовых точек.

Преимущества

• Quick-Connect - монтаж без инструментов, легко заменить или переподключить
• Наклонная форма - удобнее вставлять/вынимать вилку, особенно в ограниченном пространстве
• Чёткая цветовая маркировка - красный корпус сразу указывает на силовую розетку
• Удобное расположение заземления - совместимо с большинством европейских и российских промышленных вилок
• Высокая механическая прочность пластикового корпуса - устойчива к ударным нагрузкам

Ограничения применения

• Не предназначена для открытого монтажа на улице - IP44 не защищает от прямого потока воды или длительного воздействия дождя
• Не подходит для частот выше 50 Гц - используется только в сетях 50 Гц
• Запрещено использовать с током более 32 А - перегрузка вызовет нагрев и выход из строя
• Не рекомендуется для помещений с агрессивными химическими испарениями - материал корпуса не устойчив к растворителям и кислотам
• Не совместима с бытовыми вилками - требует специализированной промышленной вилки

Примеры использования

• Подключение трехфазного станка ЧПУ в металлообрабатывающем цехе
• Фиксированная точка питания для конвейерной ленты на пищевом производстве
• Розетка для сварочного аппарата на ремонтной площадке
• Электропитание воздушного компрессора в мастерской
• Интеграция в распределительный щит с другими элементами серии Bals

Практические советы

• Перед установкой убедитесь, что посадочное отверстие точно соответствует 92×100 мм - слишком маленькое отверстие повредит корпус
• При использовании многожильных проводов - используйте наконечники типа “штырь” для лучшего контакта в клемме
• Проверяйте затяжку клемм после первого включения - даже безвинтовые системы иногда требуют контрольной проверки
• Не устанавливайте рядом с источниками тепла - температура выше 50C может деформировать пластик
• Для обслуживания отключите питание - хотя клеммы защищены, работа под напряжением недопустима
• Если нужна другая ориентация - выбирайте вертикальные модели из той же серии; наклонная форма не допускает поворота на 90°
