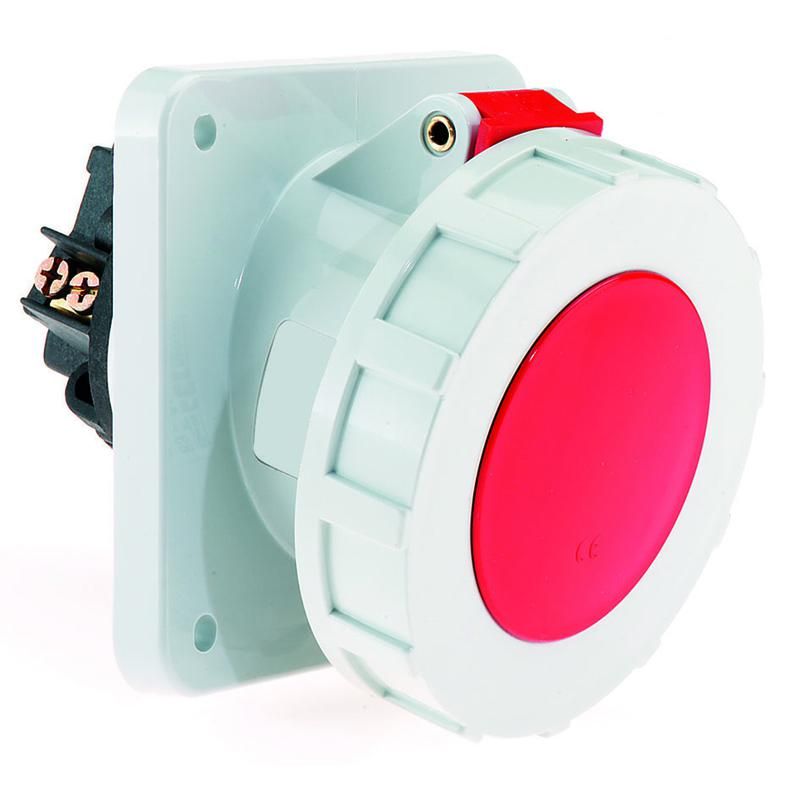

Розетка встраиваемая наклонная 63А 4p (3P+PE) IP67 400в фланец 100х192 12570 I 12570-Bals Bals

Розетка встраиваемая панельная фланцевая Bals 12570 - это прочный и защищённый контактный узел для подключения мощного оборудования в условиях повышенной запылённости и влажности. Подходит для установки на панелях, стендах и корпусах станков, где требуется надёжное соединение с заземлением.

Назначение и область применения

Розетка Bals 12570 предназначена для временного или постоянного подключения трёхфазного оборудования с заземлением. Используется там, где важна защита от внешних воздействий: на производстве, в цехах, на стройплощадках, в логистических комплексах. Применяется для питания сварочных аппаратов, насосов, компрессоров, конвейеров и других устройств до 63 А.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Максимальный ток: 63 А
• Количество полюсов: 4 (3 фазы + PE - защитное заземление)
• Степень защиты: IP67 - полностью герметична, выдерживает пыль и временное погружение в воду до 30 минут
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение проводов
• Размер фланца: 100×92 мм - для монтажа в отверстие соответствующего размера
• Расстояние между отверстиями для крепления: 77×85 мм
• Материал корпуса: термостойкий пластик
• Цвет: красный - стандартизированная цветовая маркировка для трёхфазных систем
• Положение заземляющего контакта: 6 часов - ориентация по аналогии с часовым циферблатом, удобна для быстрой идентификации
• Оrientация подключения: наклонная - позволяет легко подключать штепсели под углом, снижает нагрузку на кабель

Совместимость и монтаж

Розетка Bals 12570 устанавливается в подготовленное отверстие в панели или корпусе размером 100×92 мм. Для фиксации используются четыре отверстия по периметру фланца с шагом 77×85 мм. Кабель подводится сзади через входное отверстие; жилы затягиваются винтовыми зажимами. Убедитесь, что сечение провода соответствует допустимому для 63 А - рекомендовано 10–16 мм2 медного провода. Наклонный тип подключения требует свободного пространства перед розеткой для вставки и извлечения вилки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленной среде. Стандарт IP67 обеспечивает безопасную работу в условиях влаги, брызг и пыли. Цветовое исполнение (красный) соответствует принятой практике маркировки трёхфазных сетей. Материал корпуса устойчив к механическим повреждениям и температурным колебаниям в пределах нормальной эксплуатации.

Преимущества

• Высокая степень защиты IP67 - работает даже в сыром и пыльном окружении
• Фланцевый монтаж - устойчив к вибрациям и случайным выдергиваниям
• Чёткая цветовая и геометрическая маркировка - минимизирует риск ошибочного подключения
• Наклонный выход кабеля - снижает изгиб и износ проводов
• Универсальный винтовой зажим - совместим с большинством типов проводов

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 не означает водонепроницаемость при длительном подводе
• Запрещено использовать при напряжении выше 400 В - возможен пробой изоляции
• Не рассчитана на частое подключение/отключение - не является розеткой для бытовых нужд
• Подходит только для трёхфазных систем с заземлением - не используется в однофазных сетях 220 В
• Красный цвет указывает на фазу - не применяйте в качестве нулевой или заземляющей розетки

Примеры использования

• Подключение сварочного аппарата на металлообрабатывающем участке
• Электроснабжение воздушного компрессора в цехе
• Временный доступ к питанию для тестирования станков на сборочной линии
• Размещение на щите управления конвейера для обслуживания и диагностики
• Интеграция в мобильные силовые пункты на стройплощадке

Практические советы

• Перед монтажом проверьте глубину отверстия - фланец должен плотно прилегать к поверхности без люфта
• Используйте кабель с достаточным запасом по длине - наклонный выход требует свободного хода
• При затяжке винтов не переусердствуйте - можно повредить медные жилы или пластиковую оболочку
• Обязательно используйте розетку только с подходящими вилками 63 А - не адаптируйте её под меньшие токи без необходимости
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких нагрузках
• При замене - сохраняйте оригинальный порядок подключения фаз L1/L2/L3 и PE - помеченная позиция “6 ч” всегда должна быть заземлением
