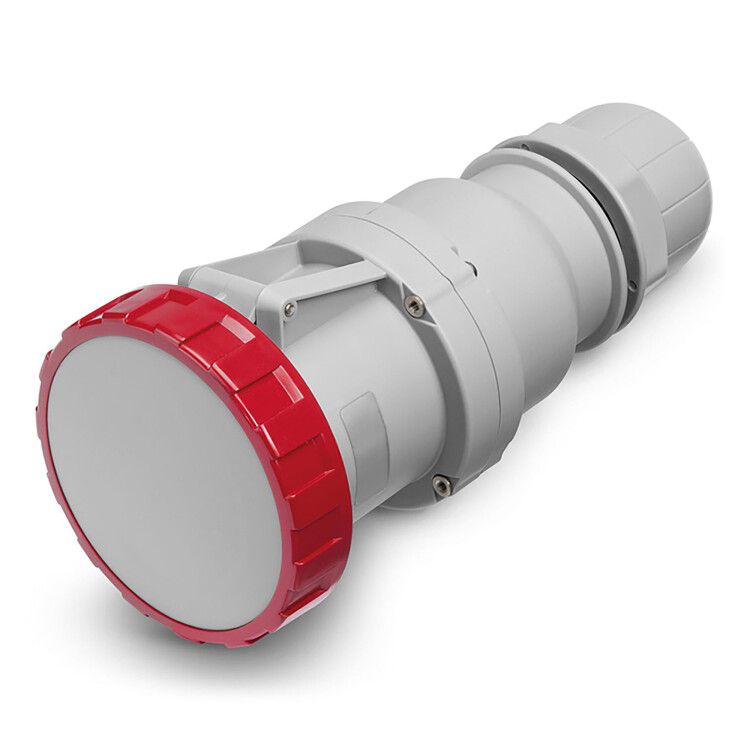

Розетка кабельная Quadro 63А 400В 3P+E IP67 DKC (ДКС) DIS3186346

Розетка кабельная 63 ампер 400 вольт 3P+E IP67 от бренда DKC (ДКС), артикул dis3186346, предназначена для надёжного разъёмного подключения силового оборудования с использованием кабеля. Отличается повышенной защитой IP67, прочным пластиковым корпусом и совместимостью с кабелями сечением 6–16 мм2.

Назначение и область применения

Эта розетка применяется там, где требуется частое подключение и отключение мощного оборудования - например, на производстве, на стройплощадках, в цехах с перемещаемыми станками, насосными системами или сварочными аппаратами. Она обеспечивает безопасное и быстрое соединение между кабелем и оборудованием, исключая необходимость постоянной проводки. Подходит для временных и стационарных решений в условиях повышенной запылённости, влаги или перепадов температур.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В
• Частота: 50/60 Гц
• Количество полюсов: 4 (3 фазы + PE - заземление)
• Степень защиты: IP67 (полная защита от пыли и временное погружение в воду до 1 метра)
• Способ подключения: винтовые клеммы
• Сечение кабеля: 6–16 мм2
• Тип крепления: наружное (монтаж на стену, раму, оборудование)
• Материал корпуса: ударопрочный термостойкий пластик
• Цвет: красный (стандартный цвет для силовых разъёмов)
• Ударопрочность: класс 5 (выдерживает механические нагрузки)
• Устойчивость к УФ: да (не выгорает на солнце)
• Заземляющий контакт расположен в положении “6 часов”
• Минимальный радиус изгиба кабеля: 5×диаметр кабеля

Совместимость и монтаж

Розетка 63 А 400 В 3P+E IP67 совместима с штекерами стандарта CEE (IEC 60309), в том числе с аналогичными изделиями серии Quadro. Для монтажа используйте уплотнительную гайку - она герметизирует место входа кабеля. Крепится на поверхность через отверстия в корпусе. Перед подключением проверьте соответствие сечения кабеля (6–16 мм2): меньшее сечение вызовет нагрев, большее - затруднит зажим в клемме. Не допускается использование с кабелями с жилами из алюминия - только медные.

Безопасность и стандарты

Розетка соответствует требованиям IEC 60309 и EN 60309. Материал корпуса выдерживает температуру до +960 C при воздействии открытого пламени (GWFI). Защита IP67 гарантирует работу даже при попадании воды, струй или пылевых осадков. Цветовое исполнение (красный) соответствует нормам для силовых сетей 400 В.

Преимущества

• Высокая степень защиты IP67 позволяет использовать в сложных условиях - на улице, в цехах с мойкой, в сыром воздухе
• Винтовые клеммы обеспечивают надёжный контакт без необходимости специального инструмента
• Устойчивость к УФ-лучам продлевает срок службы при наружном применении
• Конструкция с заземлением внизу снижает риск случайного замыкания при монтаже
• Красный цвет легко отличить от других типов разъёмов, предотвращая ошибки при подключении

Ограничения применения

• Не предназначен для внутренней установки в распределительных щитах - только наружная установка
• Не рекомендуется для постоянного погружения в жидкости - IP67 защищает от кратковременного погружения, но не от длительного
• Не работает с кабелями с жилами менее 6 мм2 или более 16 мм2 - возможна потеря контакта или перегрев
• Не совместима с разъёмами других серий, кроме CEE (например, Schuko, евророзетки)
• Не следует использовать в средах с химически активными парами - пластик не рассчитан на агрессивные растворители

Примеры использования

• Подключение мобильных сварочных аппаратов на стройке
• Соединение промышленных насосов с источником питания
• Перемещаемые конвейеры на пищевых производствах
• Освещение и оборудование на выставках и временных объектах
• Электроинструменты с питанием 400 В в деревообработке и металлообработке

Практические советы

• При монтаже всегда затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не повредить медные жилы
• Проверяйте плотность уплотнительной гайки после каждого подключения - она должна полностью закрывать кабель
• При работе в холоде (ниже –20 C) перед подключением согрейте розетку - пластик становится хрупким
• Для долгой службы регулярно осматривайте контакты на окисление - особенно в условиях влажности
• Выбирая кабель, ориентируйтесь на минимальный радиус изгиба 5×D - иначе жилы могут треснуть внутри
• Используйте эту розетку только с штекерами того же стандарта и тока - 63 А - чтобы избежать перегрузки
