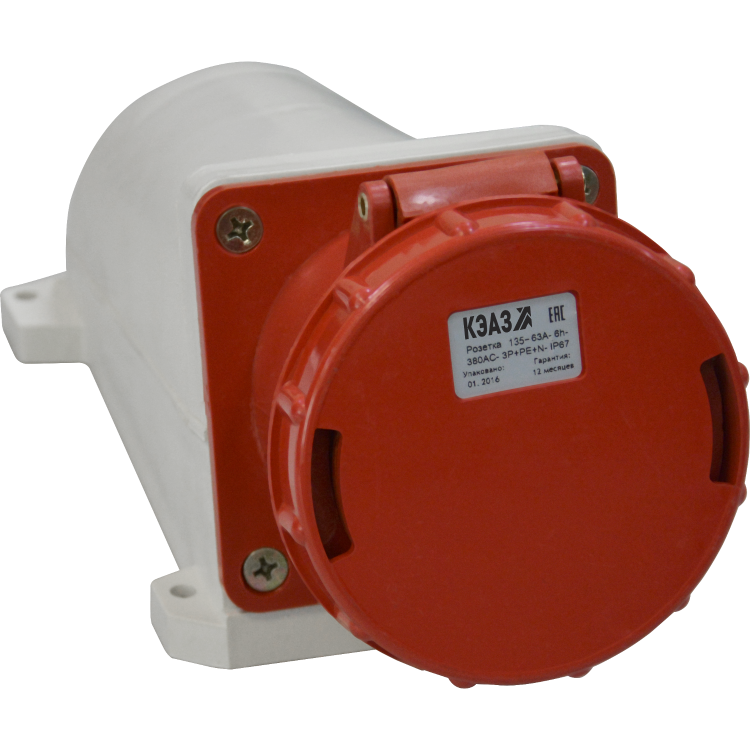

Розетка 135 63А 6h 380AC 3P+PE+N IP67 для монтажа на поверхность КЭАЗ 241221

Розетка для монтажа на поверхность 135-63А-6h-380AC-3P+PE+N-IP67 от КЭАЗ - это надёжная силовая розетка с защитой IP67, предназначенная для временного или постоянного подключения мощного оборудования в условиях повышенной запылённости и влажности. Артикул 241221 соответствует серии Разъемы силовые и рассчитана на работу в промышленной среде.

Назначение и область применения

Розетка 135-63А-6h-380AC-3P+PE+N-IP67 используется для подключения трёхфазного оборудования с заземлением и нулём. Подходит для переносных и стационарных устройств, требующих высокую степень защиты от внешних воздействий. Применяется на производствах, в строительстве, на объектах с уличным или открытым размещением: станках, насосах, компрессорах, сварочных аппаратах, конвейерах и других устройствах мощностью до 63 А.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Номинальный ток: 63 А
• Количество полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает кратковременное погружение в воду до 1 метра
• Тип установки: Открытая (накладная) - монтируется на стену или другую поверхность
• Крепление: Наружное, через отверстия в корпусе
• Подключение проводов: Винтовые клеммы - удобны для многожильных и одножильных кабелей
• Заземляющий контакт: Расположен в положении “6 часов” - совместим со штандартными вилками
• Материал корпуса: Ударопрочный пластик - устойчив к механическим повреждениям и химическим веществам
• Цвет: Красный - стандартизированная цветовая кодировка для силовых цепей
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима влажность до 98%
• Ввод кабеля: Уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля любого диаметра
• Нормативный документ: ТУ3424-079-05758109-2014

Совместимость и монтаж

Розетка 135-63А-6h-380AC-3P+PE+N-IP67 совместима с любыми вилками, имеющими аналогичную конфигурацию: три фазы, ноль и заземление, с расположением заземляющего контакта внизу (“6 часов”). Для монтажа требуется подготовить место на вертикальной или горизонтальной поверхности. Корпус крепится болтами через четыре отверстия. Перед подключением проверьте соответствие сечения кабеля - рекомендовано использовать медный кабель с площадью жилы не менее 16 мм2. Уплотнительная гайка позволяет ввести кабель диаметром от 10 до 20 мм - перед сборкой убедитесь, что он не превышает этот предел.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ТУ3424-079-05758109-2014 и обеспечивает безопасную эксплуатацию в условиях повышенной опасности. Защита IP67 исключает попадание пыли внутрь и защищает от брызг и кратковременных потоков воды. Цвет красный соответствует нормам безопасности для силовых цепей. Конструкция не имеет открытых токоведущих частей при закрытом корпусе. Работа возможна только после отключения питания - использование в режиме “горячего” подключения недопустимо.

Преимущества

• Высокая степень защиты IP67 - идеальна для улицы, цехов, мест с мойкой или влажной средой
• Надёжные винтовые клеммы - обеспечивают долговечный контакт даже при вибрациях
• Фиксация кабеля уплотнительной гайкой - снижает риск повреждения изоляции и выхода из строя
• Красный цвет - сразу указывает на высокое напряжение, снижает риск случайного подключения
• Герметичный корпус - продлевает срок службы в агрессивных условиях

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP67 не заменяет IP68
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Максимальный ток 63 А - нельзя подключать оборудование выше этой нагрузки
• Не рекомендуется для использования в условиях температуры ниже −40C или выше +40C
• Пластиковый корпус не выдерживает ударов молотком или значительных механических нагрузок

Примеры использования

• Подключение сварочного аппарата на стройплощадке
• Присоединение насосной станции на открытом воздухе
• Временное питание компрессора на заводе с частой мойкой оборудования
• Разъём для мобильного освещения на объектах с высокой запылённостью
• Питание конвейерной ленты в пищевой промышленности

Практические советы

• Перед установкой обязательно отключите питание и используйте тестер для проверки отсутствия напряжения
• При подключении кабеля затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить клемму
• Проверяйте плотность уплотнительной гайки - если кабель слишком тонкий, используйте термоусадку или переходник
• При использовании в холодном климате избегайте резких перепадов температур - это может вызвать конденсат внутри корпуса
• Регулярно осматривайте розетку 135-63А-6h-380AC-3P+PE+N-IP67 на предмет трещин, следов нагрева или окисления контактов
• Заменяйте розетку при появлении запаха гари, расшатывания контактов или невозможности плотного вхождения вилки
