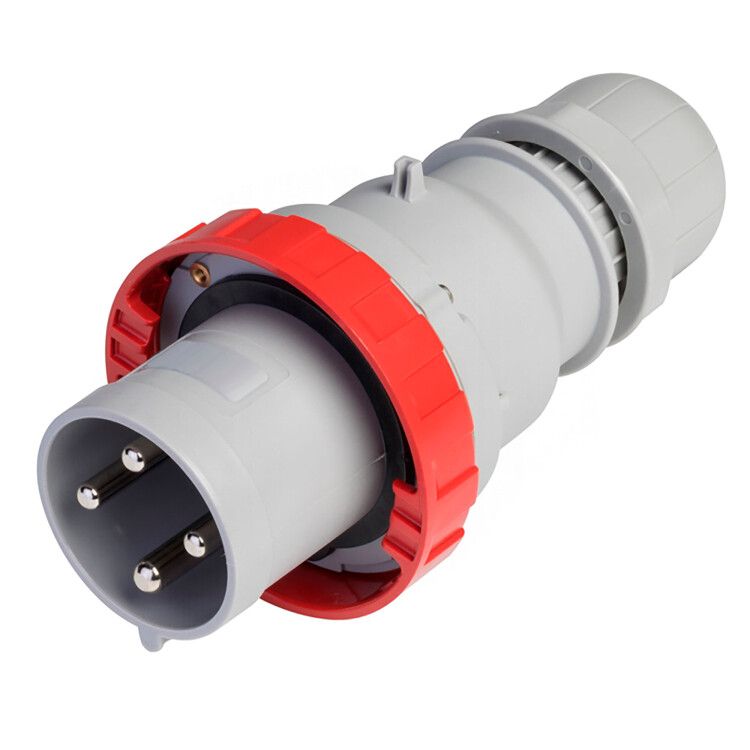

Вилка кабельная Quadro IP67 63А 3P+E 400В DKC DIS2186336

Вилка кабельная DKC (ДКС) AR-63A/3PE/IP67 - это промышленный разъём для надёжного подключения оборудования с высокой мощностью. Разработана для работы в сложных условиях: защищена от пыли и воды, рассчитана на ток до 63 А и напряжение 400 В. Подходит для постоянного и временного подключения станков, конвейеров, сварочных аппаратов и других устройств в цехах, на объектах строительства и на открытых площадках.

Назначение и область применения

Вилка кабельная DKC (ДКС) AR-63A/3PE/IP67 используется для разъёмного подключения силового кабеля к оборудованию. Предназначена для передачи трёхфазного переменного тока с заземлением. Обеспечивает безопасное и надёжное соединение в средах с повышенной запылённостью, влажностью или воздействием внешних факторов. Часто применяется в промышленности: на заводах, в логистических комплексах, на стройплощадках, в энергоустановках и на мобильных установках.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В
• Частота: 50 Гц
• Количество полюсов: 4 (3 фазы + PE)
• Степень защиты: IP67 (полная защита от пыли, возможность кратковременного погружения в воду до 1 метра на 30 минут)
• Тип подключения: винтовые клеммы для жил сечением 6–16 мм2
• Кабельный ввод: уплотнительная гайка с цанговым зажимом
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Цвет: красный
• Габариты: 112×112×233 мм
• Оrientация подключения: прямолинейная
• Положение заземляющего контакта: 6 часов (по аналогии с часами - нижнее положение)
• Ударопрочность: класс 5 (выдерживает механические нагрузки в промышленной среде)

Совместимость и монтаж

Вилка совместима с розетками стандарта IEC 60309, серии PNE, CEE 400V/63A. Для правильного подключения необходимо:

• Использовать кабели с медными жилами сечением 6–16 мм2;
• Обеспечить плотную затяжку винтовых клемм - перегрузка возможна при плохом контакте;
• Убедиться, что уплотнительная гайка правильно закручена на кабеле - это гарантирует герметичность и предотвращает выдергивание;
• Не использовать с кабелями с алюминиевыми жилами - они требуют специальных зажимов и не рекомендованы для этого типа разъёма.

Монтаж выполняется после отключения питания. Кабель вставляется через уплотнительную гайку, жилы зачищаются и фиксируются в клеммах. Направление подключения - прямолинейное, что удобно для прокладки вдоль стен или направляющих.

Безопасность и стандарты

Вилка соответствует международному стандарту IEC 60309-2 для промышленных разъёмов. Конструкция обеспечивает автоматическое отключение при попытке вставить штекер не полностью - исключает контакт с токоведущими частями во время подключения. Материал корпуса не поддерживает горение и устойчив к химическим веществам, характерным для промышленной среды.

Преимущества

• Высокая степень защиты IP67 позволяет применять в сырых, пыльных и outdoor-условиях без дополнительных кожухов;
• Ударопрочный корпус (класс 5) снижает риск повреждения при случайных столкновениях;
• Устойчивость к УФ-излучению сохраняет цвет и прочность при длительном использовании на солнце;
• Красный цвет - стандартный для 400 В, легко отличается от бытовых разъёмов;
• Простая и проверенная система винтовых клемм - не требует специнструментов для обслуживания.

Ограничения применения

• Не предназначен для подключения к сети переменного тока выше 400 В - превышение напряжения вызывает пробой изоляции;
• Не следует использовать в средах с постоянным погружением в воду - IP67 допускает лишь временное воздействие;
• Не совместим с кабелями меньшего сечения (менее 6 мм2): жилы будут плохо зажаты, возрастёт риск нагрева;
• Не подходит для частого подключения/отключения более 10 раз в день - износ механизма зажима может снизить срок службы;
• Не имеет встроенного выключателя - требуется отдельное управление питанием.

Примеры использования

• Подключение сварочного аппарата на стройке;
• Электропитание конвейера на пищевом производстве;
• Переносной компрессор на нефтегазовой платформе;
• Временное питание насосной станции на объекте;
• Подключение генератора к распределительному щиту.

Практические советы

• Выбирая кабель, учитывайте посадочный диаметр - он должен подходить под уплотнительную гайку (обычно 12–20 мм);
• Проверяйте состояние клемм каждые 6 месяцев - особенно при работе с большими токами;
• При замене используйте оригинальные детали - не меняйте уплотнители на сторонние, чтобы не потерять IP67;
• Храните в сухом месте; если вилка намокла - просушите перед первым включением;
• AR-63A/3PE/IP67 от DKC (ДКС) - часть серии Quadro, поэтому совместима с другими элементами этой линейки для создания унифицированных систем.
