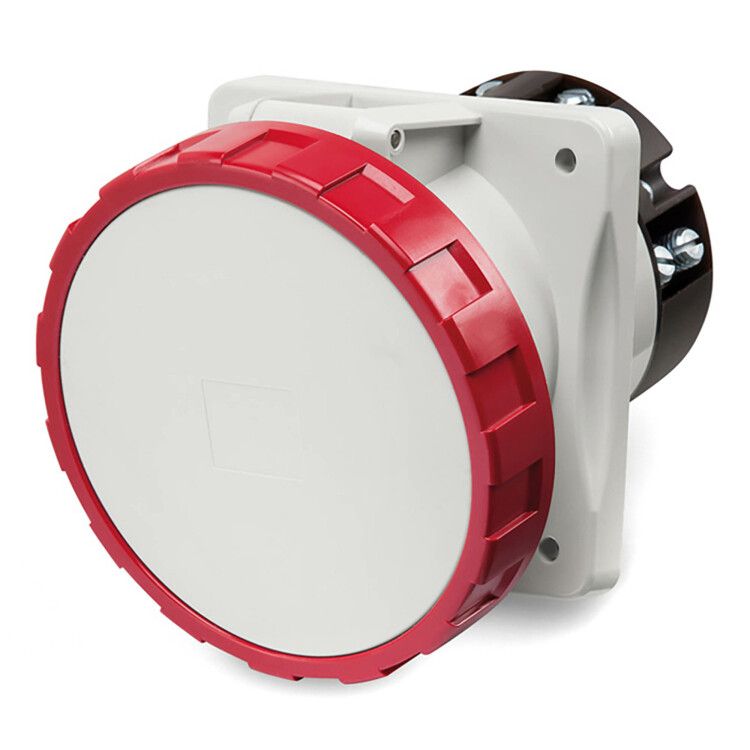

Розетка скрытой установки с наклоном IP67 63A 3P+E 400V | DIS4156366 DKC ДКС

Розетка скрытой установки с наклоном IP67 63A 3P+E 400V от бренда DKC (ДКС), артикул dis4156366, предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости, влаги и механических воздействий. Относится к серии Quadro и соответствует требованиям военного исполнения.

Назначение и область применения

Эта розетка используется для стационарного подключения электрооборудования с высокой мощностью - сварочных аппаратов, насосов, компрессоров, конвейеров, станков и других устройств, работающих в сложных промышленных средах. Наклонное расположение контактов позволяет удобно подключать штекеры даже в ограниченном пространстве, снижает риск случайного выдергивания и защищает от попадания воды и пыли. Подходит для установки в щитовые, цеха, на открытых площадках и в помещениях с высокой влажностью.

Технические характеристики

• Номинальный ток: 63 А - обеспечивает работу оборудования большой мощности без перегрева
• Номинальное напряжение: 400 В - совместима с трёхфазными сетями 400 В переменного тока
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Количество полюсов: 3P+E - три фазы + заземление, подключение по стандарту CEE
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение с проводами сечением 6–25 мм2
• Частота: 50/60 Гц - работает в любых европейских и мировых сетях
• Материал корпуса: полиамид - прочный, термостойкий, устойчивый к УФ-излучению и химическим веществам
• Цвет: красный - визуально выделяет силовую точку подключения, соответствует промышленным нормам
• Габариты: 106×110 мм - компактный формат для плотной установки в панели
• Температурный режим монтажа: от –25C до +40C - допускает использование в холодных и жарких условиях
• Ударопрочность: класс 5 - выдерживает значительные механические нагрузки
• Положение заземляющего контакта: 6 часов - стандартное положение для совместимости с большинством штекеров CEE
• Исполнение: военное - соответствие требованиям к надёжности и долговечности в экстремальных условиях

Совместимость и монтаж

Розетка совместима с штекерами стандарта CEE 63 A, 3P+E. Для монтажа требуется подготовить отверстие в панели размером 106×110 мм. Кабель подводится сзади через входную гильзу, жилы зажимаются винтовыми клеммами - максимальное сечение 25 мм2, минимальное - 6 мм2. Обязательно соблюдайте момент затяжки винтов: недостаточно tight - риск нагрева, слишком сильно - повреждение клеммы. Корпус рассчитан на скрытую установку - не предназначен для наружного крепления без дополнительной защиты.

Безопасность и стандарты

Розетка выполнена в соответствии с международными стандартами IEC 60309 для промышленных разъёмов. Материал корпуса и контактных элементов выдерживают температуру до +960 C при тестировании на горение (GWFI). Соответствует требованиям к изделиям военного исполнения - устойчивость к вибрациям, перепадам температур и агрессивной среде. Цветовое оформление (красный) соответствует правилам маркировки силовых цепей.

Преимущества

• Высокая степень защиты IP67 - идеальна для влажных, пыльных и outdoor-объектов
• Наклонная ориентация - упрощает подключение и исключает самопроизвольное отсоединение
• Полиамидный корпус - не деформируется при ударах, не стареет под UV-излучением
• Военное исполнение - гарантирует длительный срок службы даже при постоянных нагрузках
• Поддержка больших сечений кабелей (до 25 мм2) - позволяет использовать мощные провода без переходников

Ограничения применения

• Не предназначена для частого подключения/отключения - не является бытовым разъёмом, рекомендовано для стационарного использования
• Не подходит для работы при температурах ниже –25 C или выше +40 C - возможна потеря эластичности материалов
• Требуется точное соблюдение посадочного размера 106×110 мм - некорректный монтаж нарушает герметичность
• Не совместима с бытовыми розетками или штекерами других стандартов (Schuko, UK, US)

Примеры использования

• Подключение сварочного аппарата на заводе с пыльной средой
• Точка питания насосной станции на открытом воздухе
• Силовой разъём на мобильной платформе в условиях повышенной влажности
• Оборудование в пищевой промышленности, где необходима регулярная мойка
• Электроснабжение спецтехники на объектах с военным применением

Практические советы

• Перед монтажом проверьте, чтобы кабель имел достаточное сечение - менее 6 мм2 не обеспечат безопасную передачу 63 А
• Используйте кабель с изоляцией, подходящей для промышленного применения (например, H07RN-F)
• После установки протестируйте герметичность - можно временно направить поток воды на розетку, не включая питание
• При использовании в условиях сильной вибрации дополнительно закрепите кабель хомутиком рядом с розеткой
• Не используйте розетку без крышки - даже при отключенном оборудовании она остаётся опасной при наличии напряжения
• При замене всегда применяйте оригинальные штекеры CEE 63 A - другие типы могут не обеспечивать нужную степень защиты
