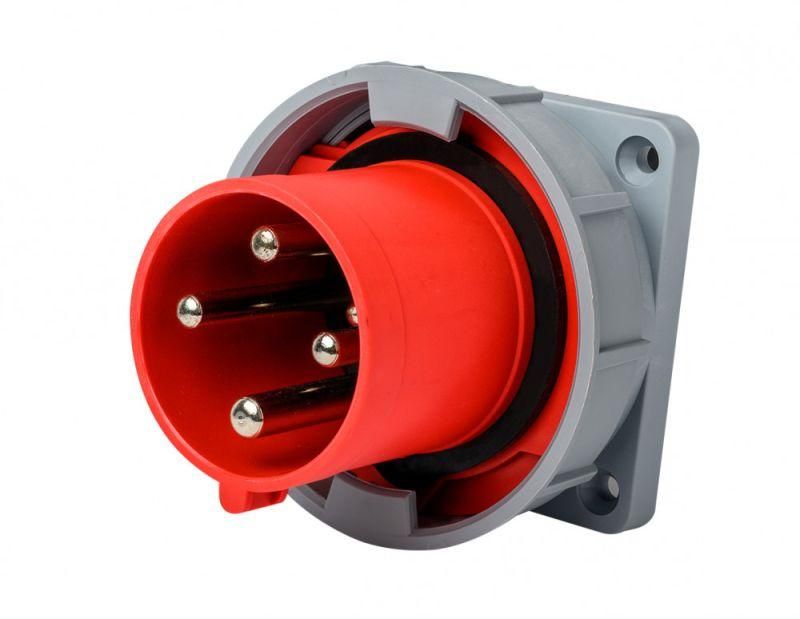

Вилка для скрытой проводки 3Р+РЕ 63А 380В IP67 ВЩ-103 | 26239DEK DEKraft APC

Вилка для скрытой проводки 3P+PE 63A 380V IP67 ВЩ-103 от DEKraft - это надёжный силовой разъём стандарта CEE 634W, предназначенный для постоянной или временной подачи электроэнергии в условиях повышенной запылённости и влажности. Артикул 26239dek соответствует серии ВЩ-103 и рассчитан на работу в составе распределительных систем с глубокой защитой IP67.

Назначение и область применения

Вилка для скрытой проводки 3P+PE 63A 380V IP67 ВЩ-103 используется для подключения мощного оборудования через скрытую проводку в распределительных щитах. Применяется там, где требуется высокая защита от внешних воздействий: на строительных площадках, в цехах с мойкой оборудования, в специализированном автотранспорте, на объектах с агрессивной средой. Подходит для стационарной установки внутри шкафов и для временного питания машин, насосов, сварочных аппаратов.

Технические характеристики

• Номинальный ток: 63 А
• Число полюсов: 4 (3 фазы + PE - защитное заземление)
• Номинальное напряжение: до 400 В переменного тока (рабочий диапазон 380–415 В AC)
• Степень защиты: IP67 (полная герметичность от пыли; допускает временное погружение в воду до 1 метра на 30 минут)
• Тип разъёма: CEE 634W - промышленный стандарт с круглым корпусом и фиксатором
• Оrientация заземляющего контакта: 6 часов (нижнее положение при вертикальной установке)
• Подключение кабеля: винтовые клеммы - надёжный контакт без пайки
• Материал корпуса: термостойкий полиамид (самозатухающий, устойчив к УФ-излучению)
• Кабельный ввод: уплотнительная гайка - позволяет фиксировать кабели различного диаметра
• Гарантия: 3 года

Совместимость и монтаж

Вилка для скрытой проводки 3P+PE 63A 380V IP67 ВЩ-103 совместима с розетками того же типа - CEE 634W. Монтируется в стеновые или щитовые ниши с предварительно подготовленным отверстием. Для установки необходимо:

• Закрепить корпус в нише с помощью крепёжных элементов (не входят в комплект)
• Пропустить кабель через уплотнительную гайку и затянуть её для обеспечения герметичности
• Зачистить жилы кабеля и закрепить в винтовых клеммах: L1, L2, L3, PE - согласно цветовой маркировке
• Не перегибать кабель ближе чем на 10 см от входа - чтобы не повредить внутренние контакты

Вилка ВЩ-103 не требует специальных инструментов для монтажа, но рекомендуется использовать момент затяжки 0,5–0,7 Нм для винтов клемм - выше риск повреждения пластиковых деталей.

Безопасность и стандарты

Вилка 26239dek соответствует требованиям IEC/EN 60309-2 для промышленных разъёмов. Корпус изготовлен из самозатухающего материала, что снижает риск распространения пламени при перегреве. Все токоведущие части защищены от коррозии - контакты и пружины выполнены из медных сплавов с никелевым покрытием. Гарантированная долговечность - до 50 000 циклов включения-выключения.

Преимущества

• Уплотнительная гайка позволяет использовать кабели сечением от 6 до 25 мм2 без замены деталей
• Корпус из полиамида выдерживает температуры от –25C до +80C и не хрупнет на морозе
• Защелкивающийся механизм исключает случайное отсоединение даже при вибрации
• Высокая механическая прочность - выдерживает удары и нагрузки при монтаже в металлических и пластиковых щитах
• Совместима с большинством современных распределительных систем благодаря унифицированному формату CEE

Ограничения применения

• Не предназначен для подключения к сети постоянного тока - работает только с переменным током 50/60 Гц
• Не следует использовать в местах с постоянным погружением в воду - IP67 не означает длительную водонепроницаемость
• Не рекомендовано подключать кабели сечением менее 6 мм2 - возможен перегрев и потеря герметичности
• Не применяется в взрывоопасных зонах - отсутствует сертификат ATEX
• Не подходит для частого перемещения - не имеет ручки и не рассчитана на мобильное использование

Примеры использования

• Электропитание сварочного аппарата в цеху с ежедневной мойкой полов
• Подключение насосной станции в канализационном колодце
• Временные линии питания на стройплощадке через распределительный щит с глубокой защитой
• Электрооборудование в рефрижераторных фургонах - устойчивость к влаге и перепадам температур
• Системы освещения на открытых площадках с использованием скрытой проводки в бетонных основаниях

Практические советы

• Перед первым подключением проверьте соответствие фаз - используйте фазоискатель, особенно при работе с трёхфазными сетями
• При монтаже в металлическом щите обязательно соедините корпус с контуром заземления - это обязательное условие безопасности
• Проверяйте плотность затяжки уплотнительной гайки после первого включения - возможно проседание кабеля
• Не используйте масла или смазки на контактах - они нарушают проводимость и могут вызвать нагрев
• При замене старой вилки на новую - всегда сравнивайте тип CEE: ВЩ-103 совпадает с CEE 634W, но не с CEE 633W (другая ориентация заземления)
