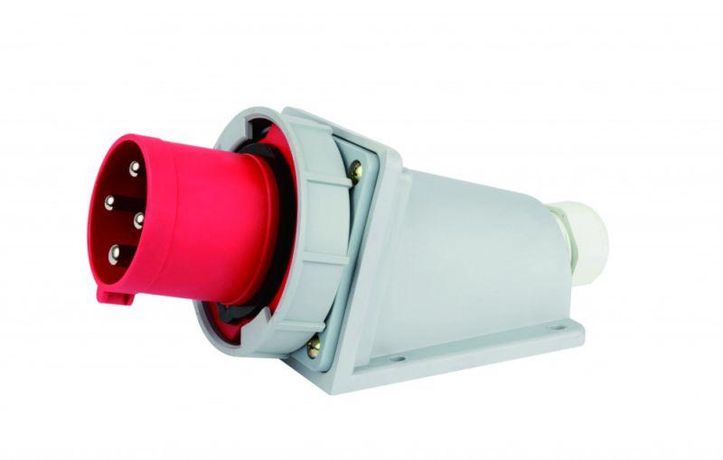

Вилка стационарная 3Р+РЕ 63А 380В IP67 ВС-103 DEKraft 26169DEK APC

Вилка стационарная 3P+PE 63A 380V IP67 ВС-103 от DEKraft - надёжный силовой разъём для постоянного подключения оборудования в условиях повышенной запылённости и влажности. Артикул 26169dek соответствует стандарту CEE 534W и рассчитана на работу в промышленных сетях до 400 В.

Назначение и область применения

Вилка 3P+PE 63A предназначена для стационарного подключения мощного электрооборудования через штепсельную пару с розеткой того же типа. Подходит для временных и постоянных систем электроснабжения там, где требуется высокая защита от внешних воздействий.

• Строительные и монтажные площадки
• Заводские цеха и производственные линии
• Аэродромы, порты, железнодорожные станции
• Зарядные станции для электромобилей
• Сельскохозяйственные комплексы и теплицы
• Энергоустановки с частыми перебоями и агрессивной средой

Технические характеристики

• Тип: вилка силовая стандарта CEE 534W
• Число полюсов: 3 фазы + PE (земля)
• Номинальный ток: 63 А
• Номинальное напряжение: 400 В переменного тока (рабочий диапазон 380–415 В)
• Степень защиты: IP67 (полная герметичность от пыли; допускает временное погружение в воду до 1 метра на 30 минут)
• Оrientация заземляющего контакта: 6 часов (горизонтально вниз)
• Конструкция: монтаж на поверхность (накладная)
• Материал корпуса: термостойкий полиамид (самозатухающий, UV-устойчивый)
• Подключение: винтовые клеммы
• Угол входа кабеля: наклонный (для удобства прокладки и снижения нагрузки на жилы)
• Гарантия: 3 года
• Ресурс контактов: до 50 000 циклов подключения/отключения

Совместимость и монтаж

Вилка 3P+PE 63A ВС-103 совместима исключительно с розетками того же типа - CEE 534W, 63 A, 4 полюса, ориентация заземления 6 часов. Устанавливается на плоскую поверхность с помощью крепёжных отверстий в корпусе. Для монтажа используется стандартный набор инструментов: отвёртки, гаечные ключи, инструмент для зачистки кабеля.

Кабельный ввод оснащён сальником - позволяет фиксировать кабели с диаметрами от 8 до 16 мм. Перед установкой проверьте соответствие сечения кабеля требованиям: для 63 А рекомендовано медное сечение не менее 16 мм2.

Не используйте с розетками других серий (например, CEE 416 или CEE 524) - возможна некорректная коммутация и риск повреждения оборудования.

Безопасность и стандарты

Вилка ВС-103 соответствует международному стандарту IEC 60309-2 и российским нормам ГОСТ Р МЭК 60309-2. Все токоведущие элементы изготовлены из антикоррозийных сплавов, контактные зажимы и пружины устойчивы к окислению даже в агрессивной среде. Корпус выполнен из самозатухающего материала - не поддерживает горение и не распространяет пламя при перегреве.

Преимущества

• Защита IP67 обеспечивает работоспособность в сырых, пыльных и открытых помещениях
• Сальник в кабельном вводе позволяет использовать кабели различного диаметра без дополнительных переходников
• Наклонный угол подключения снижает механическую нагрузку на жилы, продлевая срок службы кабеля
• Корпус из полиамида устойчив к ударам, химическим веществам и длительному воздействию солнечного света
• Высокий ресурс контактов - до 50 тысяч циклов - делает изделие экономически выгодным для интенсивного использования
• Фиксирующаяся защёлка предотвращает случайное отсоединение при вибрации

Ограничения применения

• Не предназначен для подключения к сети 220 В - работает только в трёхфазных сетях 380–415 В
• Не следует использовать в местах с постоянным погружением в воду - IP67 не гарантирует длительную работу под водой
• Не совместим с розетками других типов (CEE 416, CEE 524, CEE 536)
• Не применяется в взрывоопасных зонах - отсутствует взрывозащита Ex
• Требуется точное соблюдение сечения кабеля - использование меньшего сечения вызывает перегрев

Примеры использования

• Подключение сварочных аппаратов на стройплощадке
• Электропитание насосов в канализационных станциях
• Связь между генератором и распределительным щитом на выставке
• Зарядка автопогрузчиков на складе
• Обеспечение питания мобильных бригад на трубопроводах

Практические советы

• Перед первым подключением проверьте плотность затяжки винтов клемм - недостаточно затянутые контакты нагреваются
• При использовании в холодном климате убедитесь, что кабель имеет низкотемпературную изоляцию - обычный ПВХ становится хрупким ниже –15 C
• Для долговечности регулярно очищайте контактные поверхности от грязи и оксидов - особенно после работы в песчаной или солёной среде
• При монтаже в щите используйте дополнительную защиту от механических повреждений - например, пластиковую крышку или рамку
• Не забывайте про цветовое обозначение жил: L1 - коричневый, L2 - чёрный, L3 - серый, PE - жёлто-зелёный
