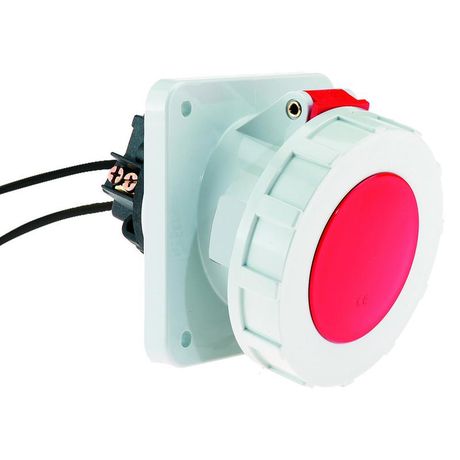

Розетка встраиваемая наклонная 63A 5р(3P+N+PE) 6h 400V IP67 с PSK 114х114 12020 I 12020-Bals Bals

Встраиваемая розетка Bals 12020 - это надёжное соединение для мощного оборудования в условиях повышенной запылённости и влажности. Наклонная форма и высокая степень защиты IP67 делают её удобной для монтажа на вертикальных поверхностях, особенно там, где требуется частый доступ к штепселю. Применяется в промышленных системах, на станках, конвейерах и в outdoor-объектах.

Назначение и область применения

Розетка Bals 12020 предназначена для подключения трёхфазного оборудования с заземлением - например, сварочных аппаратов, насосов, компрессоров, промышленных роботов. Подходит для установки в цехах, на открытых площадках, в пищевой и химической промышленности, где важна защита от воды, пыли и механических повреждений. Наклонное положение упрощает подключение и отключение шнура даже в ограниченном пространстве.

Технические характеристики

• Максимальный ток: 63 А - выдерживает нагрузки крупного промышленного оборудования;
• Напряжение: 400 В - совместима с трёхфазными сетями 380–400 В;
• Количество полюсов: 5 (3P + N + PE) - три фазы, ноль и защитное заземление;
• Степень защиты: IP67 - полностью герметична, не боится пыли и временного погружения в воду до 1 метра;
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение проводов;
• Габариты: 114×114 мм - стандартный размер для встраивания в стеновые ниши;
• Расстояние между монтажными отверстиями: 90×90 мм - соответствует типовым коробкам и рамкам;
• Материал корпуса: прочный термостойкий пластик - устойчив к УФ, маслам и агрессивным средам;
• Оrientация: наклонная - контактная часть расположена под углом для удобного ввода/вывода вилки;
• Цвет: красный - визуально выделяет силовое оборудование;
• Заземляющий контакт: в положении “6 часов” - соответствие стандарту IEC 60309 для предсказуемого подключения.

Совместимость и монтаж

Розетка Bals 12020 устанавливается в стандартную встраиваемую коробку с отверстиями 90×90 мм. Для монтажа потребуется подготовить проём в стене, закрепить корпус болтами через боковые отверстия, затем подключить провода: L1, L2, L3, N, PE - к соответствующим клеммам. Каждая клемма имеет маркировку. После подключения затяните винты усилием 1,5–2 Нм - избыточный момент может повредить пластик. Не используйте адаптеры или удлинители - розетка рассчитана на прямое подключение.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных соединителей. Конструкция исключает случайное отсоединение под нагрузкой. Защита IP67 обеспечивает безопасность при работе во влажной среде. Цветовая маркировка (красный) указывает на высокое напряжение - соблюдайте правила электроустановок при обслуживании.

Преимущества

• Удобная наклонная форма снижает риск перегиба кабеля и облегчает операции подключения;
• Высокая степень защиты IP67 позволяет использовать в сложных условиях - на улице, в цехах с мойкой;
• Красный цвет улучшает визуальное распознавание - важно для быстрого определения силовой точки;
• Винтовые клеммы обеспечивают долговечное соединение без необходимости периодического подтягивания;
• Совместима с большинством промышленных вилок типа CEE 7/7, 63A, 400V.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие;
• Не рекомендуется для установки в местах с частыми ударными нагрузками - материал пластиковый, хотя и прочный;
• Не работает с однофазными устройствами ниже 400 В - требует именно трёхфазной сети;
• Не подходит для монтажа в щитах с плотной компоновкой - габариты 114×114 мм требуют свободного места вокруг.

Примеры использования

• Подключение сварочного аппарата на металлообрабатывающем участке;
• Электроснабжение конвейерной линии в пищевом производстве с регулярной мойкой;
• Временная точка питания для аварийного освещения или насоса на стройплощадке;
• Силовая розетка на мобильной платформе или в контейнере с оборудованием.

Практические советы

• Перед монтажом проверьте, что глубина ниши достаточна - корпус выступает за плоскость стены на 15–20 мм;
• Используйте кабель с сечением не менее 10 мм2 для тока 63 А - меньшее сечение вызовет нагрев;
• При подключении заземления (PE) обязательно проверьте целостность цепи тестером после сборки;
• Для длительной работы в холоде (-25C и ниже) убедитесь, что кабель не становится хрупким - выбирайте гибкие марки;
• Часто используется в паре с вилкой Bals 12021 - они образуют гарантированно совместимую пару.
