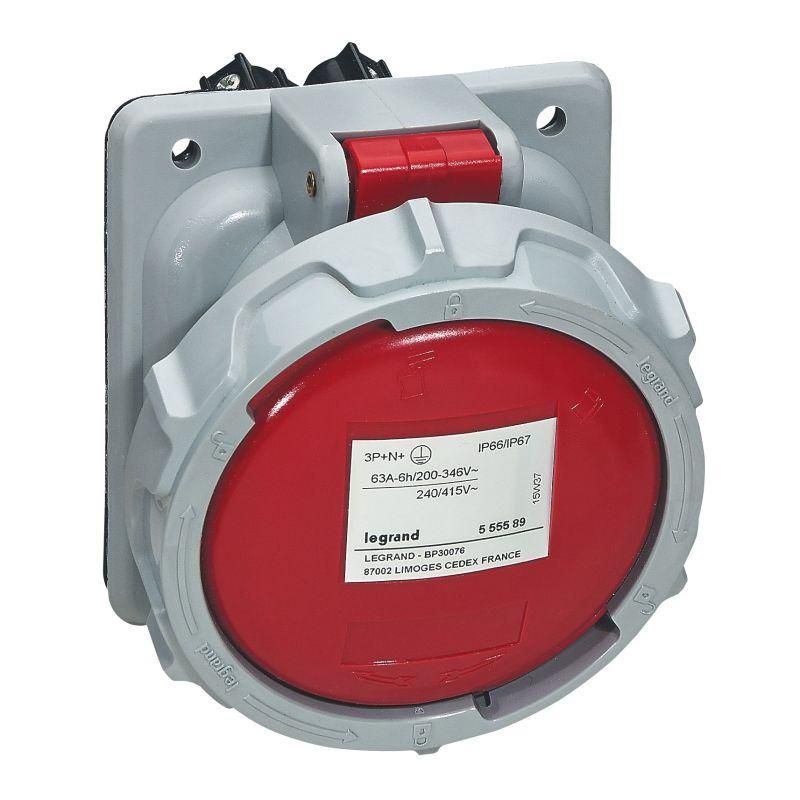

Розетка встроенная P17 Tempra Pro 63А 380В IP67 Legrand 555589

Розетка встроенная 63 ампер 3 клеммы + нейтраль + заземление 380 вольт IP67 от Legrand (артикул 555589) предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Принадлежит к серии P17 Tempra Pro и соответствует требованиям промышленной эксплуатации.

Назначение и область применения

Эта розетка используется для подключения трёхфазного оборудования с рабочим напряжением до 380 В и током до 63 А. Подходит для постоянного монтажа в помещениях и на улице, где требуется высокая степень защиты от внешних воздействий. Часто применяется на заводах, в цехах, на стройплощадках, в системах конвейеров, насосных станциях и сварочных установках.

Технические характеристики

• Номинальный ток: 63 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 380 В - рассчитана на трёхфазную сеть
• Количество полюсов: 5 - три фазы (L1, L2, L3), один нейтральный провод (N), один заземляющий (PE)
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра
• Тип подключения: винтовые клеммы - надёжное соединение с возможностью многократного демонтажа
• Положение заземляющего контакта: 6 часов - стандартизированное расположение для удобства и безопасности при подключении
• Угол подключения: прямолинейный - кабель вводится прямо, без изгиба
• Материал корпуса: пластик - устойчив к химическим веществам, не проводит ток
• Цвет: красный - визуально отличает устройство от других типов розеток, повышает узнаваемость
• Частота: 0 Гц - указание на то, что розетка не зависит от частоты сети; работает с любыми промышленными сетями 50/60 Гц

Совместимость и монтаж

Розетка совместима с кабелями, имеющими жилы подходящего сечения для 63 А (обычно 16–25 мм2). Для монтажа требуется подготовить нишу в стене или щите с габаритами, соответствующими корпусу устройства. Установка выполняется через крепёжные элементы, предусмотренные конструкцией. После подключения всех проводов к винтовым клеммам необходимо проверить затяжку - недостаточно плотное соединение вызывает нагрев. Кабели должны быть зафиксированы вводным зажимом, чтобы исключить механическую нагрузку на контактные группы.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60309 для промышленных штепселей. Конструкция предотвращает случайное отключение под нагрузкой благодаря механической блокировке. Цветовая маркировка (красный) и положение заземления (6 часов) соответствуют стандартам EN 60309-2, обеспечивающим безопасность при работе с трёхфазным оборудованием.

Преимущества

• Высокая степень защиты IP67 позволяет использовать розетку даже во влажных и пыльных средах
• Винтовые клеммы обеспечивают долговечное и надёжное соединение без необходимости специального инструмента
• Красный цвет легко идентифицирует розетку как трёхфазную, снижает риск ошибочного подключения
• Прямолинейный ввод кабеля минимизирует изгиб и продлевает срок службы изоляции
• Произведено Legrand - известный бренд с проверенной качественной сборкой и долгим сроком службы

Ограничения применения

• Не предназначен для работы при температуре ниже -25 C - материал корпуса теряет эластичность
• Запрещено применять в местах с постоянным погружением в воду - IP67 допускает лишь временное воздействие
• Не рекомендуется для подключения оборудования с импульсными нагрузками выше 100 % от номинала - возможен перегрев клемм
• Не совместима с однофазными вилками - физически невозможно вставить плагины меньшего класса

Примеры использования

• Подключение трёхфазного станка с ЧПУ на металлообрабатывающем участке
• Разъём для питания насосной группы в канализационном коллекторе
• Точка подключения сварочного аппарата на строительной площадке
• Фиксированная розетка для конвейера в пищевой промышленности

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При подключении используйте кабель с медными жилами - алюминий не рекомендован для тока 63 А
• Обязательно соблюдайте порядок подключения: сначала заземление, потом нейтраль, затем фазы
• Проверяйте затяжку винтов клемм каждые 6–12 месяцев - особенно в условиях вибраций
• Убедитесь, что посадочный диаметр отверстия в стене соответствует размерам корпуса розетки - иначе не получится герметично закрыть монтажную коробку
• Для обслуживания используйте только оригинальные крышки и уплотнители от Legrand - другие компоненты могут нарушить защиту IP67
