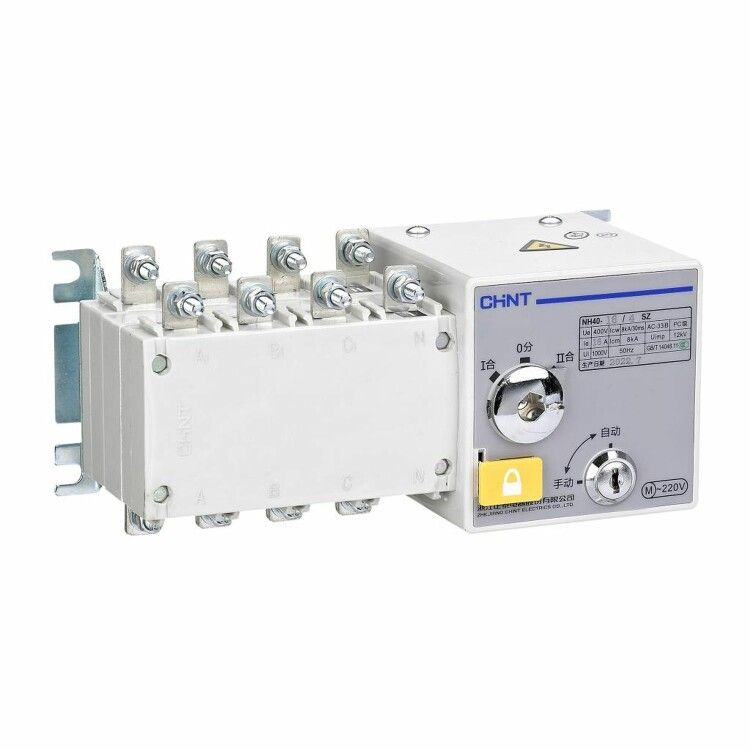

Рубильник реверсивный с электроприводом NH40-400/3SZ, 3P ,400А | 420093 CHINT

Рубильник реверсивный с электроприводом NH40-400/3SZ, 3P, 400А от CHINT предназначен для коммутации и разъединения силовых цепей с возможностью реверса тока, что делает его удобным решением для систем автоматического переключения направления движения двигателей. Устройство устанавливается в распределительных щитах и работает как главный выключатель.

Назначение и область применения

Рубильник NH40-400/3SZ используется для безопасного отключения и переключения трёхфазных электродвигателей. Благодаря реверсивному исполнению он позволяет менять направление вращения двигателя без внешних контакторов. Подходит для установки на промышленном оборудовании: насосах, вентиляторах, конвейерах, станках с ЧПУ, где требуется частое реверсирование.

Технические характеристики

• Количество полюсов: 3 — обеспечивает управление всеми фазами трёхфазной сети
• Номинальный ток: 400 А — способен работать с высокими нагрузками, соответствует требованиям тяжёлых промышленных условий
• Номинальное напряжение: 400–690 В — совместим с сетями среднего и высокого напряжения, включая 400 В и 660 В
• Номинальная мощность AC-3 при 400 В: 220 кВт — рассчитан на запуск и остановку двигателей до этой мощности
• Реверсивное исполнение: да — внутренняя механическая блокировка предотвращает одновременное замыкание двух положений
• Конструктивное исполнение: комплектное устройство в корпусе — всё собрано, готово к монтажу без доп. сборки
• Тип элемента управления: рукоятка поворотная удлинённая — удобна для ручного оперирования издалека, особенно в закрытых шкафах
• Степень защиты IP20 — защищает от доступа пальцев и крупных предметов, но не от пыли и воды; требует установки внутри электрошкафа
• Цвет элементов управления: черный — контрастный, легко заметен в условиях слабой освещённости
• Исполнение в качестве главного выключателя: да — может использоваться как основной аппарат отключения питания всей системы

Совместимость и монтаж

Рубильник NH40-400/3SZ монтируется на DIN-рейку 35 мм или крепится болтами через монтажные отверстия в корпусе. Для работы с электроприводом необходимо подключение внешнего управляющего сигнала — сам привод не встроен, но устройство совместимо с типовыми серво- и шаговыми приводами, подходящими по габаритам. Клеммы рассчитаны на провода сечением до 120 мм². Обязательно соблюдайте посадочные размеры: контактные зажимы имеют стандартную ширину для серии NH40.

Безопасность и стандарты

Рубильник NH40-400/3SZ соответствует международным нормам IEC 60947-3 для выключателей-разъединителей. Механическая блокировка исключает возможность одновременного включения обоих направлений, снижая риск короткого замыкания. Наличие видимого разрыва при отключении гарантирует безопасность при обслуживании согласно правилам электробезопасности.

Преимущества

• Встроенный реверс — не нужен дополнительный контактор, экономия места и стоимости
• Мощность 220 кВт — покрывает большинство промышленных задач без необходимости перехода на более дорогие решения
• Компактное исполнение — занимает мало места в щите, легко интегрируется в существующую схему
• Удлинённая рукоятка — позволяет управлять устройством даже при установленной дверце шкафа
• Поддержка функции главного выключателя — упрощает проектирование систем безопасности

Ограничения применения

• Не предназначен для частого включения-выключения — не является аппаратом для частых пусков, только для редкого переключения и отключения
• Защита IP20 — нельзя использовать вне закрытого шкафа, даже в помещении с повышенной влажностью
• Электропривод не встроен — требуется внешнее устройство для автоматизации, которое нужно выбирать отдельно
• Не рекомендован для цепей с высокими импульсными токами свыше 8 кA — проверьте условия короткого замыкания вашей сети

Примеры использования

• Переключение направления вращения лебёдки на производстве
• Главный рубильник в щите управления конвейерной линией
• Ручное отключение и реверс двигателя насосной станции при аварии
• Обеспечение безопасного отключения перед техобслуживанием станка с ЧПУ

Практические советы

• При выборе устройства убедитесь, что номинальный ток вашего двигателя не превышает 400 А — лучше иметь запас 10–15%
• Для автоматизации используйте приводы с совместимым ходом рукоятки — проверьте габариты в каталоге CHINT
• Не забудьте предусмотреть место для рукоятки при установке в шкафу — она должна свободно поворачиваться без препятствий
• Проверьте соответствие сечения кабелей — для 400 А используются медные жилы минимум 95–120 мм²
• При работе в многоканальных системах помните: этот рубильник не имеет встроенного теплового или электромагнитного расцепителя — для защиты применяйте отдельные автоматы
