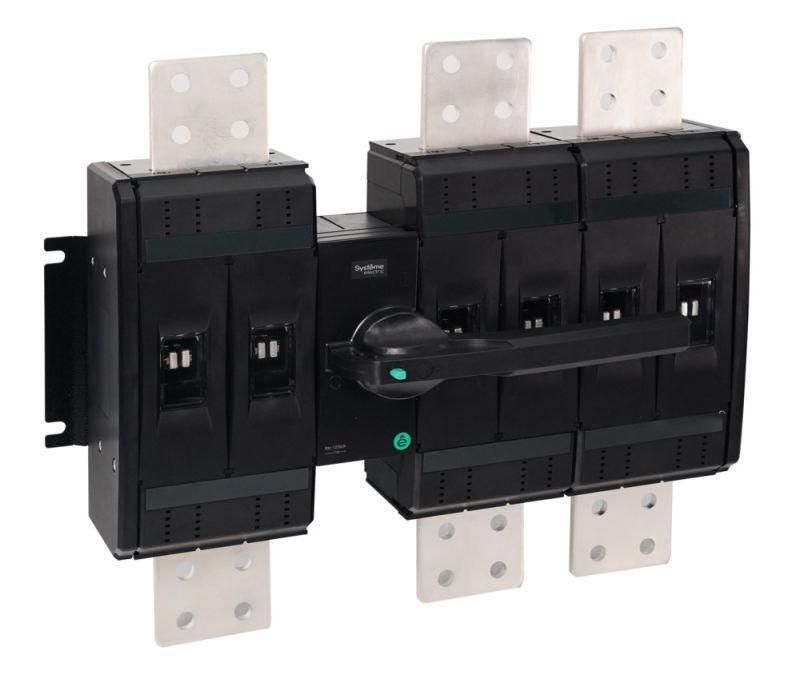

РУКОЯТКА ФРОНТ ЦЕНТР_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | SSD12504MF0800 SE ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD1250 4P 800A APC

Выключатель-разъединитель SYSTEMEPACT SD1250 4P 800A - устройство для безопасного ручного отключения и подключения электрических цепей в распределительных щитах промышленных объектов. Бренд Systeme Electric и артикул ssd12504mf0800 указывают на принадлежность к серийному решению SystemePact SD, предназначенное для работы с высокими токами до 800 А.

Назначение и область применения

SYSTEMEPACT SD1250 4P 800A используется для ручного коммутации электрических цепей в сетях низкого напряжения - как переменного, так и постоянного тока. Применяется в главных и промежуточных распределительных щитах, а также в щитах местного секционирования на заводах, производственных линиях и энергообъектах. Устройство обеспечивает надёжное механическое отключение цепи перед обслуживанием или ремонтом оборудования.

Технические характеристики

• Тип: выключатель-разъединитель
• Число полюсов: 4P
• Номинальный ток: 800 А
• Установка: на монтажную плату (панельную)
• Рукоятка управления: фронтального типа, доступна для оператора с лицевой стороны
• Серия: SystemePact SD
• Производитель: Systeme Electric (SE)
• Артикул: ssd12504mf0800

Совместимость и монтаж

SYSTEMEPACT SD1250 4P 800A устанавливается исключительно на монтажную плату - требует жесткого крепления к металлической поверхности щита. Для подключения используются болтовые зажимы, совместимые с шинами и кабелями соответствующего сечения. Напряжение питания не указано явно - аппарат рассчитан на стандартные сети LV (до 1000 В переменного тока или 1500 В постоянного), что типично для промышленных систем. Подключение проводится согласно схеме, указанной в документации производителя.

Безопасность и стандарты

Выключатель-разъединитель SYSTEMEPACT SD1250 4P 800A проектировался в соответствии с международными требованиями к оборудованию для низковольтных распределительных систем. Обеспечивает видимый разрыв цепи - обязательное условие безопасности при работах под напряжением. Отсутствие автоматической защиты (например, тепловой или электромагнитной) делает его исключительно коммутационным элементом, а не защитным устройством.

Преимущества

• Фронтальная рукоятка позволяет удобно и безопасно выполнять операции без необходимости открывать корпус щита.
• Поддерживает частые ручные операции - подходит для режимов, где требуется регулярное отключение/включение нагрузки.
• Возможно оснащение дополнительными контактами (вспомогательными, сигнализирующими) для интеграции в системы контроля.
• Имеет возможность блокировки рукоятки навесным замком - обеспечивает безопасность при проведении ремонтных работ (Lock-Out / Tag-Out).
• Монолитная конструкция повышает долговечность и снижает риск случайного срабатывания.

Ограничения применения

• Не предназначена для автоматического отключения - не защищает от перегрузок, КЗ или аварийных ситуаций.
• Не рекомендуется использовать в условиях частых коммутаций под нагрузкой выше 800 А - возможен износ контактов.
• Требует наличия внешних средств защиты (автоматических выключателей, предохранителей) в цепи.
• Не имеет степени защиты IP - не допускается установка во влажных, запылённых или открытых помещениях без дополнительной оболочки.
• Не подходит для мобильных или портативных систем - только стационарная панельная установка.

Примеры использования

• Отключение основного питания станка CNC перед техническим обслуживанием.
• Секционирование участка конвейера для планового ремонта без остановки всего производства.
• Ручное отключение цепи зарядки аккумуляторной батареи в промышленном UPS-щитке.
• Локальное отключение группы сварочных аппаратов для проведения проверки.

Практические советы

• Перед установкой проверьте соответствие посадочного отверстия и габаритов аппарата в щите - система SystemePact SD имеет стандартизированные размеры, но требует точного соблюдения монтажных чертежей.
• Обязательно используйте навесной замок для блокировки рукоятки при выполнении работ по ТБ - это соответствует нормам OSHA и ГОСТ Р 50571.
• Для интеграции в систему SCADA или панель управления заказывайте комплект с дополнительными вспомогательными контактами сразу при покупке - модификация после монтажа затруднена.
• Не путайте этот аппарат с автоматическим выключателем - он не отключает при перегрузке. Его задача - лишь визуально и механически разорвать цепь.
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно при работе с высокими токами и частыми коммутациями.
