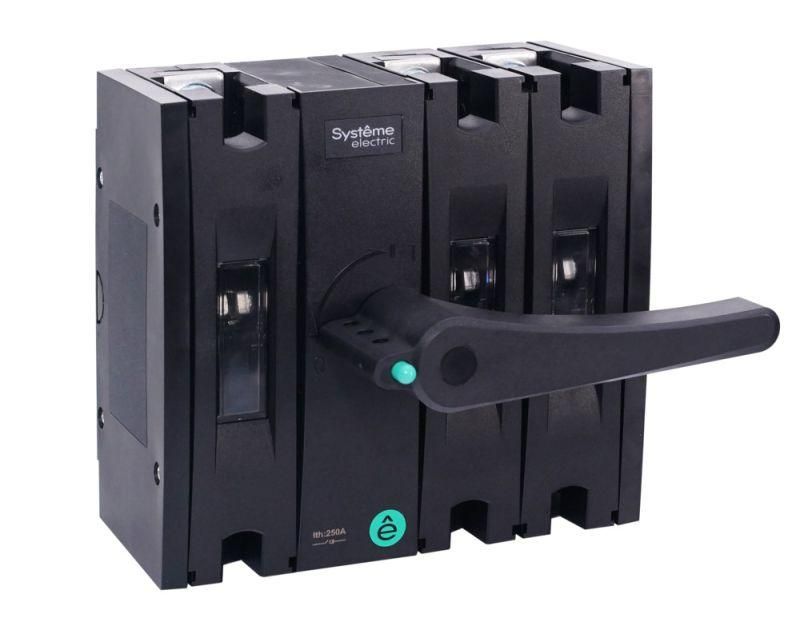

РУКОЯТКА ФРОНТ ЦЕНТР_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | SSD01603MF0100 SE ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD160 3P 100A APC

Выключатель-разъединитель SYSTEMEPACT SD160 3P 100A - устройство для безопасного ручного отключения и подключения трёхфазных цепей в распределительных щитах. Бренд Systeme Electric и артикул ssd01603mf0100 указывают на серию SystemePact SD, предназначенную для промышленного использования в условиях частых операций.

Назначение и область применения

Выключатель-разъединитель SYSTEMEPACT SD160 3P 100A используется для ручного отключения и включения электрических цепей в сетях низкого напряжения - как переменного, так и постоянного тока. Применяется в главных и промежуточных распределительных щитах, а также в щитах местного секционирования на промышленных объектах. Подходит для ситуаций, когда требуется надёжное механическое отключение цепи перед обслуживанием или ремонтом оборудования.

Технические характеристики

• Количество полюсов: 3P - управление всеми тремя фазами одновременно
• Номинальный ток: 100 А - способен выдерживать нагрузку до этого значения без перегрева
• Тип управления: рукоятка с фронтальным приводом - удобна для операторского доступа без вскрытия шкафа
• Монтаж: на монтажной плате - устанавливается на DIN-рейку или жесткую основу через крепёжные отверстия
• Поддерживает установку дополнительных контактов - можно подключить сигнализацию состояния (замкнут/разомкнут)
• Возможна блокировка рукоятки навесным замком - обеспечивает безопасность при работах по техобслуживанию

Совместимость и монтаж

SYSTEMEPACT SD160 3P 100A совместим со стандартными монтажными платами и DIN-рейками, используемыми в промышленных щитах. Для монтажа требуются три силовых клеммы на вход и выход каждой фазы - провода должны соответствовать сечению, рассчитанному на 100 А (обычно 25–35 мм2 медный провод). Установка должна выполняться с соблюдением зазоров между аппаратами согласно нормам ПУЭ. Рукоятка располагается спереди - это позволяет выполнять операции без открывания корпуса щита, если он имеет прозрачную дверцу.

Безопасность и стандарты

Выключатель-разъединитель SYSTEMEPACT SD160 3P 100A соответствует требованиям международных стандартов IEC 60947-3 для коммутационных аппаратов низкого напряжения. Конструкция гарантирует четкое видимое разрывание цепи - важное условие для безопасности при проведении ремонтных работ. Блокировка рукоятки навесным замком соответствует принципам LOTO (Lock Out Tag Out) и рекомендована для изоляции энергоустановок.

Преимущества

• Фронтальный привод - возможность оперирования без вскрытия щита, снижает риск поражения током
• Чёткая визуальная индикация положения - легко определить, включен или отключен аппарат
• Гибкость модульности - можно добавить вспомогательные контакты для автоматизации контроля состояния
• Надёжная механическая конструкция - выдерживает многократные циклы включения/выключения
• Стандартная комплектация - не требует специальных адаптеров для установки в типовые щиты

Ограничения применения

• Не предназначен для частой коммутации под нагрузкой - не является автоматическим выключателем; для защиты от перегрузок и КЗ нужен дополнительный предохранитель или автомат
• Работает только вручную - не имеет дугогашения, поэтому нельзя использовать для автономного отключения при аварии
• Не защищён от внешних воздействий (IP-класс не указан) - должен устанавливаться внутри закрытого щита
• Максимальный ток 100 А - не подходит для цепей выше этой мощности

Примеры использования

• Отключение питания трёхфазного станка перед техническим обслуживанием
• Секционирование участка конвейера для проведения ремонта без остановки всего производства
• Изоляция источника питания сварочного аппарата во время перерыва
• Ручное отключение группы освещения в цеховой зоне для проверки проводки

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата защиты - даже если выключатель рассчитан на 100 А, защита должна быть выбрана точно под нагрузку
• При использовании блокировки замком убедитесь, что ключ находится у ответственного лица - это исключит случайное включение
• Добавляйте вспомогательные контакты, если планируете интегрировать состояние выключателя в систему SCADA или HMI
• Не допускайте попадания пыли и влаги внутрь устройства - даже при хорошей герметичности щита, система должна быть защищена от агрессивной среды
• Проверяйте механическую целостность рукоятки каждые 6 месяцев - особенно в условиях вибраций на заводе
