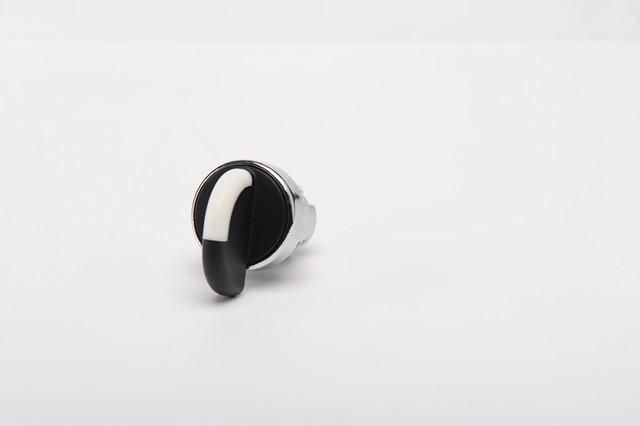

Рукоятка переключателя CM, 2 положения, цвет белый EMAS CMDS20

Переключатель селекторный 2-позиционный с рукояткой CM, артикул cmds20 от бренда EMAS - компактное устройство для выбора одного из двух рабочих состояний в цепях управления. Подходит для установки на панели оборудования, где требуется надёжная механическая фиксация положений.

Назначение и область применения

Переключатель селекторный 2-позиционный с рукояткой CM предназначен для ручного переключения между двумя состояниями: «0» (выключено) и «1» (включено). Каждое положение фиксируется механически - переключатель не возвращается в исходное состояние самопроизвольно. Применяется в системах управления промышленным оборудованием: станках, конвейерах, насосах, освещении, автоматических линиях. Удобен там, где нужна визуальная и тактильная уверенность в выбранном режиме работы.

Технические характеристики

• Количество позиций: 2 (0–1)
• Тип фиксации: механическая, в каждой позиции
• Обозначение модели: CMDS20 (соответствует артикулу cmds20)
• Рукоятка: выносная, для удобного ручного управления
• Материал головки: прочный пластик, устойчивый к воздействию среды
• Индикация: позиции обозначены символами «0» и «1»

Совместимость и монтаж

Переключатель селекторный 2-позиционный с рукояткой CM монтируется в панель через круглое отверстие стандартного диаметра 22 мм. Для надёжной фиксации используется резьбовая гайка с шайбой, входящая в комплект. Кабельные соединения осуществляются через клеммы с зажимом для проводов до 2,5 мм2. Перед установкой проверьте глубину корпуса - он требует минимум 40 мм свободного пространства за панелью.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Напряжение коммутируемых цепей - до 250 В переменного тока. Максимальный ток - 5 А. Не предназначено для коммутации силовых цепей выше указанных значений. Элементы конструкции выполнены из материалов, не поддерживающих горение.

Преимущества

• Чёткая механическая фиксация - исключает случайное переключение
• Простой и интуитивный интерфейс: два ясных положения «0» и «1»
• Высокая долговечность контактов при частых переключениях
• Стандартный размер посадочного места - совместим с большинством панелей
• Надёжная сборка: все детали плотно состыкованы, нет люфта

Ограничения применения

• Не предназначен для работы во взрывоопасных средах
• Не имеет защиты от воды и пыли - не используйте в открытых условиях или местах с высокой запылённостью
• Не рассчитан на управление нагрузками свыше 5 А / 250 В
• Не поддерживает автономную индикацию - внешние световые элементы необходимо подключать отдельно

Примеры использования

• Выбор режима работы станка: «ручной»/«автоматический»
• Включение/отключение системы принудительного охлаждения
• Переключение между основным и резервным источником питания малой мощности
• Активация/деактивация сигнализации на пульте управления

Практические советы

• При монтаже затягивайте фиксирующую гайку равномерно - избыточный момент может повредить корпус
• Подключайте провода строго к клеммам, помеченным L/N/COM - неверное подключение может вызвать отказ устройства
• Не применяйте смазку внутри механизма - она привлечёт пыль и снижает срок службы контактов
• Для условий с повышенной вибрацией рекомендуется дополнительно закрепить переключатель селекторный 2-позиционный с рукояткой CM с помощью хомутов или рамки
• Замена возможна только аналогичной моделью cmds20 - другие типы имеют отличную посадку и контактную группу
