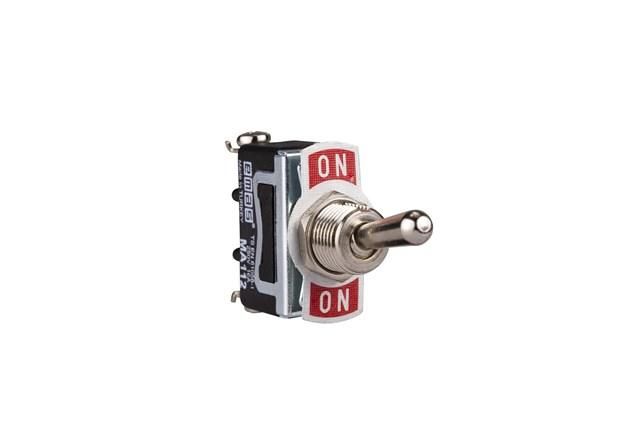

Тумблер ON-ON EMAS MA112

Переключатель ON-ON, селекторный от бренда EMAS, артикул ma112 — механический двухпозиционный переключатель с двумя нормально замкнутыми контактами, предназначенный для надёжного коммутирования цепей переменного тока до 250 В и 16 А. Подходит для установки на панели управления в условиях умеренной влажности и температурного диапазона.

Назначение и область применения

Переключатель ON-ON, селекторный ma112 используется для ручного переключения между двумя рабочими состояниями цепи. Например: включение/выключение оборудования, выбор режима работы, переключение источника питания. Применяется в системах автоматизации, промышленном оборудовании, станках, конвейерах, бытовой технике и других устройствах, где требуется физическое управление с визуальным подтверждением положения.

Технические характеристики

• Тип контактов: 2 НО (нормально замкнутые)
• Рабочее напряжение: 250 В AC
• Рабочий ток: 16 А
• Механический ресурс: 100 000 операций
• Электрический ресурс: 10 000 операций
• Частота операций: до 30 в минуту (механическая и электрическая)
• Температурный диапазон: от –15 °C до +85 °C
• Степень защиты: IP40 — защита от предметов больше 1 мм, но не от воды
• Сопротивление контактов: ≤15 мОм
• Изоляция: ≥10 МОм (при 500 В постоянного тока)
• Электрическая прочность: 2500 В AC между токоведущими частями и корпусом; 1500 В AC между токоведущими частями — 1 минута выдерживает
• Максимальная влажность: 80 %

Совместимость и монтаж

Установка осуществляется через три винта — типичный крепёж для тумблеров на панелях. Диаметр отверстия для монтажа не указан в данных, поэтому перед установкой проверьте совпадение с габаритами проёма в панели. Переключатель ma112 не имеет фиксатора в положении — работает как классический рычаг, который остаётся в выбранной позиции после нажатия. Для обеспечения долговечности рекомендуется избегать боковых нагрузок на рычаг.

Безопасность и стандарты

Переключатель соответствует требованиям к электрической прочности и изоляции, указанным в технических параметрах. Однако он не сертифицирован по специфическим стандартам (например, IEC 60947), так как эти данные не предоставлены. Учитывайте это при использовании в регулируемых отраслях — например, в медицинских или взрывозащищённых системах.

Преимущества

• Высокий механический ресурс — подходит для часто используемых устройств
• Надёжная изоляция и высокая электрическая прочность обеспечивают безопасную работу при скачках напряжения
• Простая конструкция с тремя винтами позволяет легко заменить или закрепить переключатель даже в ограниченном пространстве
• Широкий диапазон рабочих температур делает его пригодным для использования в неотапливаемых помещениях и на улице (в защищённых корпусах)

Ограничения применения

• Не предназначен для работы во влажной среде или под дождём — степень защиты IP40 исключает контакт с водой
• Запрещено использовать в цепях постоянного тока выше 250 В — характеристики рассчитаны только на переменный ток
• Не следует применять в условиях частых ударов или вибраций — возможна потеря контакта или повреждение механизма
• Максимальная частота переключений — 30 в минуту. Частое включение/выключение сверх этого предела сокращает срок службы

Примеры использования

• Выбор режима работы станка: “ручной” / “автоматический”
• Переключение между основным и резервным источником питания
• Активация/деактивация системы подогрева в шкафу управления
• Ручное управление насосом или вентилятором в промышленной системе

Практические советы

• Проверяйте соответствие тока нагрузки — превышение 16 А вызывает перегрев и выход из строя контактов
• При монтаже затягивайте винты равномерно, чтобы не деформировать корпус
• Для длительной эксплуатации в пыльных местах используйте переключатель внутри герметичного корпуса, несмотря на IP40
• Если нужна более высокая защита от влаги — выбирайте модели с IP65 или выше, такие как ma112 не подходят для открытых площадок
• При замене старого переключателя — сравнивайте не только размеры, но и тип контактов (2НО здесь важнее, чем внешний вид)
