Рукоятка поворотная выносная SystemePact CCB 500 мм (630) Systeme Electric SPD-ERHS5-06

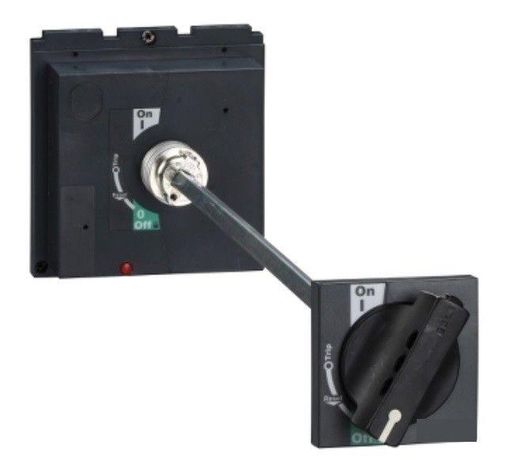

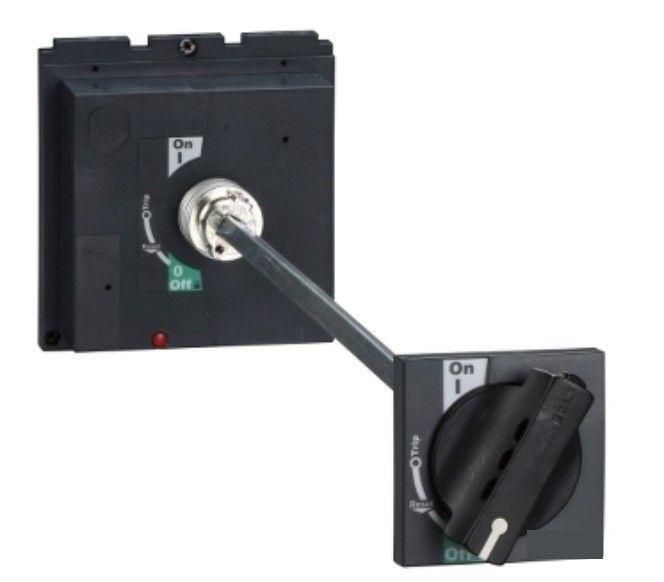

Рукоятка поворотная выносная 500мм (630) от Systeme Electric - устройство для удобного и безопасного управления автоматическим выключателем Series PACT CCB DC на ток 630 А. Устанавливается фронтально, совместима с сериями аппаратов SystemePact CCB, обеспечивает контроль состояния выключателя и предотвращает случайное включение при открытой двери шкафа.

Назначение и область применения

Рукоятка поворотная выносная 500мм (630) предназначена для дистанционного управления автоматическими выключателями системы SystemePact CCB DC. Она позволяет оператору включать и отключать оборудование издалека, не открывая дверцу распределительного щита. Подходит для промышленных объектов, где требуется частый доступ к выключателю - например, на станках, конвейерах, системах энергоснабжения, в центрах управления.

Технические характеристики

• Тип: поворотная выносная рукоятка с механизмом фиксации
• Максимальная длина оси: 500 мм
• Форма основания: квадратная
• Цвет: черный
• Установка: фронтальная, на лицевую панель щита
• Совместима с выключателями SystemePact CCB DC номиналом до 630 А
• Имеет встроенный замок для блокировки положений
• Оснащена дверным стопором - запирает рукоятку в положении OFF при открытой двери
• Поддерживает три индикационных положения: ON (включен), OFF (выключен), TRIP (автоматическое отключение)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Рукоятка поворотная выносная 500мм (630) устанавливается исключительно на автоматические выключатели серии SystemePact CCB DC. Для монтажа необходимо:

• Убедиться, что корпус выключателя имеет соответствующий посадочный фланец (квадратный, 630 А);
• Закрепить рукоятку на передней панели щита через отверстие, соответствующее форме основания;
• Вставить вал рукоятки в шток механизма выключателя - глубина посадки должна быть полной, без люфта;
• Не допускать перекоса при установке - это снижает долговечность механических элементов.

Длина оси 500 мм требует наличия достаточного расстояния между выключателем и внешней панелью. Перед монтажом проверьте габариты щита и расположение других компонентов.

Безопасность и стандарты

Рукоятка поворотная выносная 500мм (630) соответствует требованиям безопасности для оборудования среднего и высокого класса. Интеграция с выключателями SystemePact CCB обеспечивает соответствие нормам IEC 60947-2. Наличие дверного стопора и замка делает её подходящей для применений, где важна защита от несанкционированного включения (например, согласно требованиям OSHA или ГОСТ Р 50030.2).

Преимущества

• Эргономичная форма - комфортное вращение даже в условиях ограниченного пространства
• Чёткая индикация трёх состояний выключателя - минимизирует риск ошибок при работе
• Замок предотвращает случайное перемещение рукоятки во время обслуживания
• Стопор двери - автоматически блокирует возможность включения при открытой двери щита
• Удлинённый вал (до 500 мм) позволяет размещать выключатель внутри щита, а рукоятку - на внешней панели

Ограничения применения

• Не совместима с другими сериями выключателей - только SystemePact CCB DC 630 А
• Не предназначена для установки в условиях постоянного воздействия воды или химически активных сред - материал не рассчитан на IP-защиту выше базовой
• Максимальная длина оси 500 мм - при больших расстояниях возможны провисание и увеличенный момент усилия
• Не рекомендуется использовать в местах с сильными вибрациями без дополнительной фиксации вала

Примеры использования

• Промышленный станок с выключателем за закрытой металлической дверью - оператор управляет питанием снаружи
• Щитовая камера на заводе - рукоятка вынесена на уровень глаз для быстрого реагирования при аварии
• Объекты с регламентированным доступом - замок позволяет заблокировать рукоятку на период ремонта
• Системы питания с несколькими источниками - индикация TRIP помогает диагностировать причины отключения

Практические советы

• Перед установкой проверьте, чтобы вал рукоятки свободно входил в шток выключателя - не используйте силу
• При использовании на длинном валу (ближе к 500 мм) рекомендуется дополнительно закрепить вал в промежуточной точке, чтобы избежать прогиба
• Не применяйте смазочные материалы внутрь механизма - они могут привести к загрязнению контактов
• Проверяйте работу стопора двери ежемесячно - он должен надёжно блокировать поворот при открытии дверцы
• Артикул spd-erhs5-06 - сохраните его при заказе запчастей, так как аналоги от других производителей не совместимы
