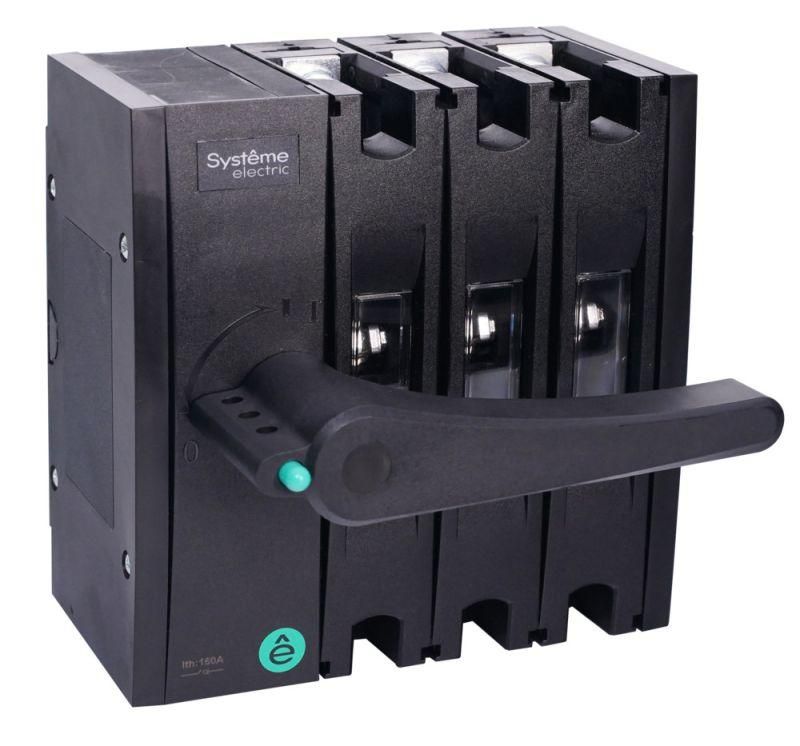

РУКОЯТКА СЛЕВА ФРОНТ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | SSD01603LF0063 SE ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD160 3P 63A APC

Выключатель-разъединитель SYSTEMEPACT SD160 3P 63A - устройство для безопасного ручного отключения и подключения трёхфазных цепей в распределительных щитах. Бренд Systeme Electric и артикул ssd01603lf0063 указывают на принадлежность к надёжной серии SystemePact SD, предназначенной для промышленного использования.

Назначение и область применения

SYSTEMEPACT SD160 3P 63A используется для ручного отключения и включения электрических цепей в сетях до 1000 В переменного и постоянного тока. Применяется в главных и промежуточных распределительных щитах, а также в щитах местного секционирования на промышленных объектах. Подходит для частых операций - например, при обслуживании оборудования, ремонте или плановой остановке линий.

Технические характеристики

• Количество полюсов: 3P - управление всеми тремя фазами одновременно
• Номинальный ток: 63 A - максимальная нагрузка, которую аппарат выдерживает длительно
• Тип управления: рукоятка расположена слева - удобна для правшей операции при стандартном монтаже
• Метод установки: на монтажную плату - крепится болтами к металлической плите внутри шкафа
• Поддержка дополнительных модулей: возможно подключение вспомогательных контактов и блокировки рукоятки навесным замком

Совместимость и монтаж

SYSTEMEPACT SD160 3P 63A устанавливается исключительно на монтажную плату (DIN-рейка не поддерживается). Для монтажа требуется отверстие соответствующего размера в стенке шкафа. Кабельные входы рассчитаны на провода сечением, совместимым с номиналом 63 А - рекомендуется проверить соответствие по паспорту устройства перед подключением. Убедитесь, что зазор вокруг аппарата позволяет свободно поворачивать рукоятку - она не должна задевать за соседние элементы.

Безопасность и стандарты

Устройство соответствует требованиям международных норм на выключатели-разъединители. Отсутствие явного указания IP-класса означает, что он не имеет защиты от внешней среды - устанавливается только во внутренних помещениях в закрытых щитах. Наличие возможности заблокировать рукоятку навесным замком обеспечивает выполнение требований LOTO (Lock Out Tag Out) при проведении работ по техобслуживанию.

Преимущества

• Рассчитан на частые операции - прочная механика выдерживает многократные коммутации
• Чёткая визуальная индикация положения: рукоятка вверх - включено, вниз - отключено
• Гибкость расширения: можно добавить вспомогательные контакты для сигнализации состояния в систему автоматизации
• Стандартная комплектация без лишнего - минимализм снижает риск отказа и упрощает диагностику

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или температур ниже 0 C без дополнительной защиты корпуса
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания; необходимо использовать в паре с предохранителем или автоматом
• Не допускается использование в качестве основного средства защиты - только как изолирующее устройство
• Запрещена установка на DIN-рейку - требует жесткого крепления на плату

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Изоляция участка конвейера для проведения ремонтных работ
• Ручное отключение группы освещения в цехе при необходимости
• Секционирование силового щита для локального контроля

Практические советы

• Перед установкой проверьте посадочное отверстие - оно должно точно соответствовать габаритам SYSTEMEPACT SD160 3P 63A
• Если нужна сигнализация состояния (вкл/выкл), заказывайте модель с дополнительными контактами сразу - после монтажа модифицировать нельзя
• Для безопасности используйте навесной замок на рукоятке - особенно при работе нескольких бригад
• Не затягивайте клеммы слишком сильно - это может повредить медные контакты внутри аппарата
• Проверяйте состояние механизма каждые 6–12 месяцев: смазка движущихся деталей продлевает срок службы
