РУКОЯТКА СЛЕВА ФРОНТ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | SSD01603LF0125 SE ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD160 3P 125A APC

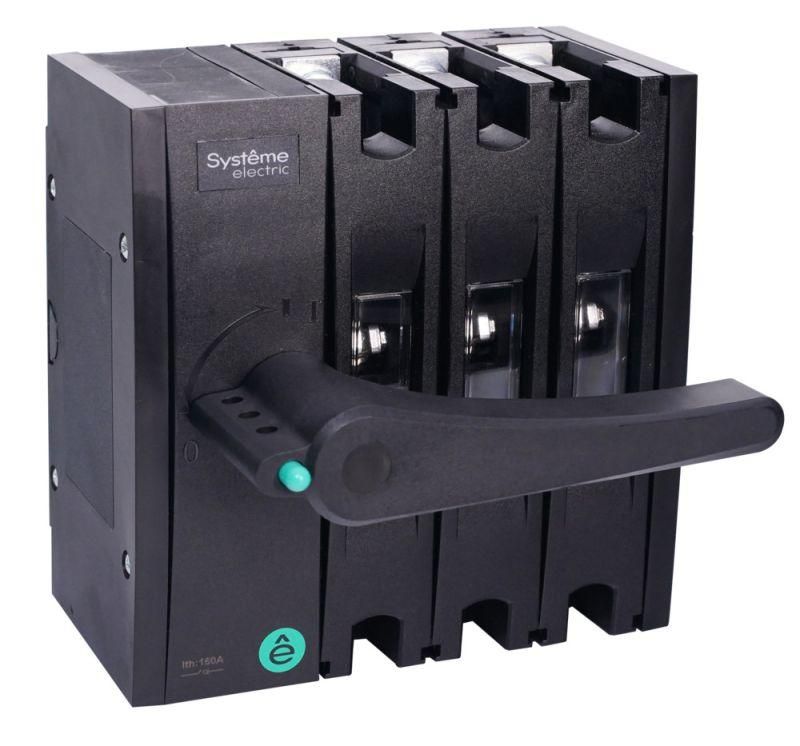

Выключатель-разъединитель SYSTEMEPACT SD160 3P 125A - устройство для безопасного ручного отключения и подключения трёхфазных цепей в распределительных щитах. Бренд Systeme Electric и артикул ssd01603lf0125 указывают на принадлежность к надёжной серии SystemePact SD, предназначенной для промышленного использования.

Назначение и область применения

SYSTEMEPACT SD160 3P 125A используется для ручного отключения и включения электрических цепей в сетях переменного и постоянного тока. Применяется в главных и промежуточных распределительных щитах, а также в щитах местного секционирования на промышленных объектах. Подходит для частых операций - например, при обслуживании оборудования, ремонте или плановой остановке линий.

Технические характеристики

• Количество полюсов: 3 (трёхфазный)
• Номинальный ток: 125 A
• Тип управления: ручная рукоятка, расположена слева
• Метод установки: на монтажную плату (панельную)
• Серия: SystemePact SD
• Артикул: ssd01603lf0125

Совместимость и монтаж

Устройство устанавливается на монтажную плату с фиксацией через отверстия для крепления. Для правильной установки проверьте соответствие габаритов и шага крепёжных отверстий с конструкцией шкафа. Рукоятка расположена слева - это важно при компоновке нескольких аппаратов в одном щите, чтобы избежать путаницы при управлении. Устройство совместимо с дополнительными контактами (например, сигнализационными) и системой блокировки навесным замком - эти элементы можно установить после основного монтажа.

Безопасность и стандарты

SYSTEMEPACT SD160 3P 125A соответствует требованиям международных норм на выключатели-разъединители. Обеспечивает видимый разрыв цепи - важное условие безопасности при проведении работ под напряжением. Наличие возможности заблокировать рукоятку навесным замком позволяет исключить случайное включение во время техобслуживания.

Преимущества

• Рассчитан на частые операции - прочная механика обеспечивает долгую службу даже при активном использовании
• Фиксированная левосторонняя рукоятка снижает риск ошибочного действия при работе в ограниченном пространстве
• Поддерживает модульную расширяемость: легко добавить дополнительные контакты или блокировку
• Стандартная панельная установка упрощает интеграцию в типовые щиты

Ограничения применения

• Не предназначен для автоматического отключения - не имеет тепловой или электромагнитной защиты
• Не рассчитан на работу под нагрузкой выше 125 А - превышение тока вызывает перегрев и повреждение контактов
• Не следует использовать в условиях повышенной вибрации без дополнительной фиксации - возможен самопроизвольный перевод в положение “выкл”
• Не предназначено для внешней установки - отсутствует защита от пыли и влаги (IP-класс не указан, значит, не защищён)

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Секционирование участка конвейера для аварийной остановки
• Изоляция группы освещения в цеху для проведения ремонтных работ
• Ручное коммутирование ввода в распределительный щит вторичного энергоснабжения

Практические советы

• Перед монтажом убедитесь, что питание отключено и заземлено - даже при отключенном выключателе есть опасность остаточного напряжения
• При групповой установке нескольких SYSTEMEPACT SD160 3P 125A соблюдайте единое направление рукояток (все влево или все вправо) для удобства и безопасности
• Если требуется блокировка - используйте только сертифицированные навесные замки, совместимые с механизмом системы SystemePact
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах или частых включениях
• Запасные части (блокирующие устройства, дополнительные контакты) должны иметь те же артикулы, что и оригинальные - совместимость гарантируется только для комплектующих от Systeme Electric
