РУКОЯТКА СЛЕВА СБОКУ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | SSD01603LS0100 SE ВЫКЛ-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD160 3P 100A APC

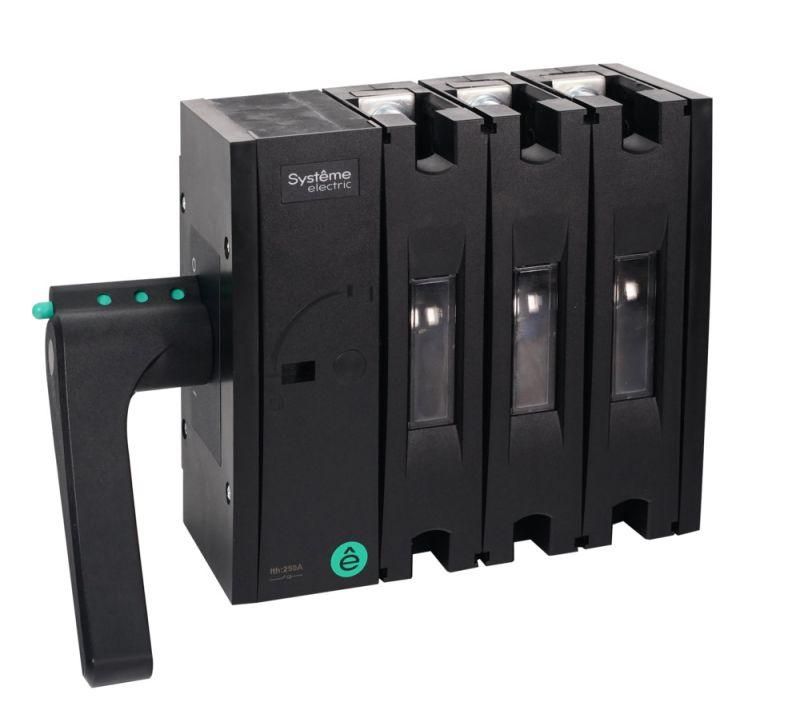

Выключатель-разъединитель SYSTEMEPACT SD160 3P 100A - устройство для безопасного ручного отключения и подключения трёхфазных цепей в распределительных щитах. Бренд Systeme Electric и артикул ssd01603ls0100 указывают на серию SystemePact SD, предназначенную для промышленного использования в условиях частых операций.

Назначение и область применения

SYSTEMEPACT SD160 3P 100A используется для ручного отключения и включения электрических цепей в сетях до 1000 В переменного и 1500 В постоянного тока. Применяется в главных и промежуточных распределительных щитах, щитах секционирования на промышленных объектах. Подходит для частых операций - например, при обслуживании оборудования, ремонте или плановой остановке линий.

Технические характеристики

• Количество полюсов: 3P - управление всеми фазами одновременно
• Номинальный ток: 100 A - способен выдерживать нагрузку до этого значения без перегрева
• Тип управления: рукоятка слева - удобна для правостороннего доступа при монтаже в шкафах
• Метод установки: на монтажную плату - требует жесткого крепления к металлической поверхности
• Рабочее напряжение: до 690 В AC / 1000 В DC - совместим с большинством промышленных систем

Совместимость и монтаж

Устройство устанавливается исключительно на плоскую монтажную плату из стали или алюминия толщиной не менее 1,5 мм. Крепление осуществляется через четыре отверстия под болты M6. Учитывайте посадочные габариты - аппарат не подходит для DIN-рейки. Для обеспечения надёжного контакта рекомендуется использовать контактные площадки с заземлением. Дополнительные контакты (например, сигнализационные) можно установить по заказу - они совместимы со стандартными модулями серии SystemePact SD.

Безопасность и стандарты

SYSTEMEPACT SD160 3P 100A соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи - важное условие безопасности при работах под напряжением. Рукоятка имеет механическую фиксацию в положении “выкл” и “вкл”, предотвращает случайное включение. Возможна блокировка навесным замком - позволяет запирать устройство в отключенном состоянии для проведения ремонтных работ.

Преимущества

• Высокая долговечность - рассчитан на десятки тысяч операций включения/отключения
• Чёткая визуальная индикация состояния - положение рукоятки сразу показывает, включён ли аппарат
• Гибкость комплектации - возможность добавления вспомогательных контактов и блокировок
• Стандартная конструкция - легко заменяется аналогичными изделиями серии SystemePact SD

Ограничения применения

• Не предназначен для автоматического отключения - не имеет тепловой или электромагнитной защиты
• Не работает в качестве устройства защиты от перегрузки или короткого замыкания - требуется параллельная установка автоматических выключателей
• Запрещено применять в средах с высокой взрывоопасностью - не имеет взрывозащиты
• Не допускается работа при температуре ниже -25C и выше +60C - ограниченный диапазон эксплуатации

Примеры использования

• Отключение питания станка перед техобслуживанием
• Секционирование участка конвейера для аварийной остановки
• Изоляция группы освещения в цехе во время ремонта
• Подключение временного генератора к основному щиту

Практические советы

• Перед монтажом проверьте соответствие тока нагрузки - не превышайте 100 А, даже кратковременно
• Обязательно используйте навесной замок при проведении работ по ТБ - это требование нормативов
• При установке нескольких аппаратов рядом соблюдайте минимальный зазор между корпусами - минимум 10 мм для теплоотвода
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых операциях или повышенной влажности
• Для замены - используйте оригинальные комплектующие системы SystemePact SD; совместимость гарантируется только внутри серии
