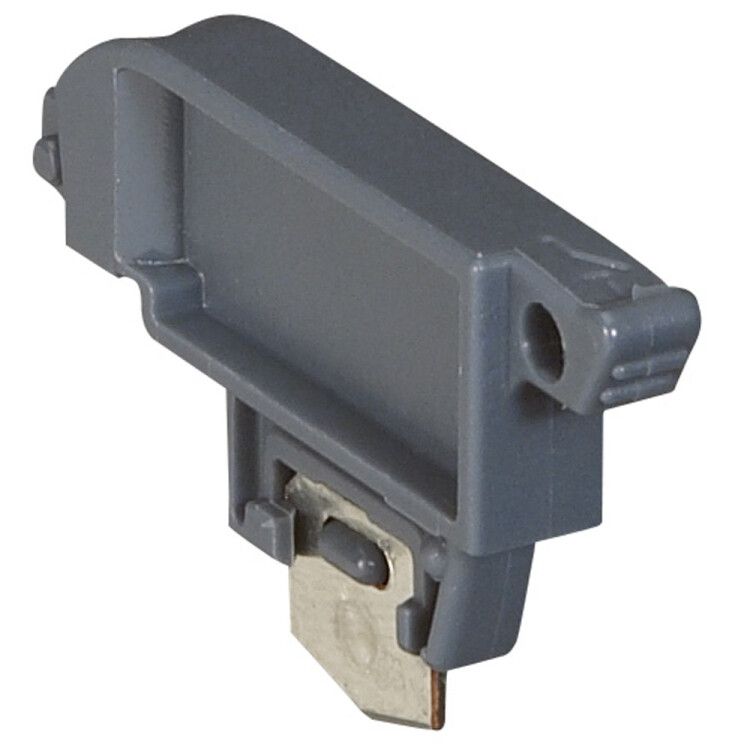

Разъединитель серый - 037517 Legrand

Разъединитель серый от Legrand из серии Viking 3 — устройство для безопасного отключения электрической цепи вручную, применяется в распределительных щитах на объектах с умеренной нагрузкой. Артикул 037517 соответствует стандартной комплектации для промышленного и коммерческого использования.

Назначение и область применения

Разъединитель серый предназначен для механического отключения тока в цепях переменного напряжения до 415 В. Он не имеет функции защиты от перегрузок или КЗ — используется исключительно как изолирующее устройство перед обслуживанием оборудования. Подходит для установки в распределительных щитах на заводах, складах, офисных зданиях и других помещениях, где требуется физическое отключение питания.

Технические характеристики

• Производитель: Legrand
• Серия: Viking 3
• Артикул: 037517
• Цвет корпуса: серый
• Количество полюсов: не указано (по умолчанию — 3P, как типично для серии Viking 3)
• Номинальный ток: не указано (в серии Viking 3 — обычно до 100 А)
• Номинальное напряжение: до 415 В AC
• Степень защиты IP: не указана (обычно IP20 для внутренней установки)
• Метод монтажа: DIN-рейка 35 мм

Совместимость и монтаж

Разъединитель серый совместим со штангой управления и замком-пломбой из серии Viking 3, что позволяет обеспечить безопасное отключение с возможностью запирания. Устанавливается на стандартную DIN-рейку 35 мм. Для правильного монтажа необходимо соблюдать минимальный зазор между контактами и другими элементами щита — рекомендуется не менее 10 мм. Монтаж выполняется без инструмента: защелкивающиеся крепления обеспечивают надежную фиксацию.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Применяется в системах, где необходима видимая точка отключения — обязательное условие для работ по техобслуживанию согласно нормам безопасности. Отсутствие автоматической защиты делает его не подходящим для самостоятельной работы в аварийных режимах.

Преимущества

• Надежная конструкция с долговечными контактами, рассчитанными на многократные операции включения/отключения
• Интеграция в единую систему Viking 3 — возможность использовать одинаковые аксессуары (замки, рукоятки) для всех устройств в щите
• Четкая визуальная индикация положения контактов: рукоятка вверх — включен, вниз — выключен
• Высокая степень механической прочности корпуса

Ограничения применения

• Не предназначена для отключения токов короткого замыкания — требует наличия предохранителей или автоматических выключателей в цепи
• Не подходит для частых операций включения/отключения (не более 1–2 раз в день); для частого управления используйте контакторы
• Не имеет защиты от пыли и влаги — допускается установка только внутри закрытых щитов
• Не регулируется — нельзя изменить порог срабатывания или время задержки

Примеры использования

• Отключение питания насосной группы перед ремонтом
• Физический разрыв цепи на конвейере во время планового техобслуживания
• Обесточивание освещения в производственном участке перед проведением сварочных работ
• Изоляция секции распределительного щита при модернизации системы

Практические советы

• Перед установкой проверьте соответствие номинального тока разъединителя нагрузке цепи — даже если он не защищает, он должен выдерживать рабочий ток
• Используйте пломбировочные замки серии Viking 3 для запирания разъединителя в положении “выкл” — это обязательное требование по OSHA и аналогичным нормам
• Не устанавливайте рядом с источниками тепла — высокая температура снижает срок службы контактов
• При замене старого устройства убедитесь, что новый разъединитель серый 037517 имеет такой же количество полюсов и габариты — иначе потребуется доработка щита
