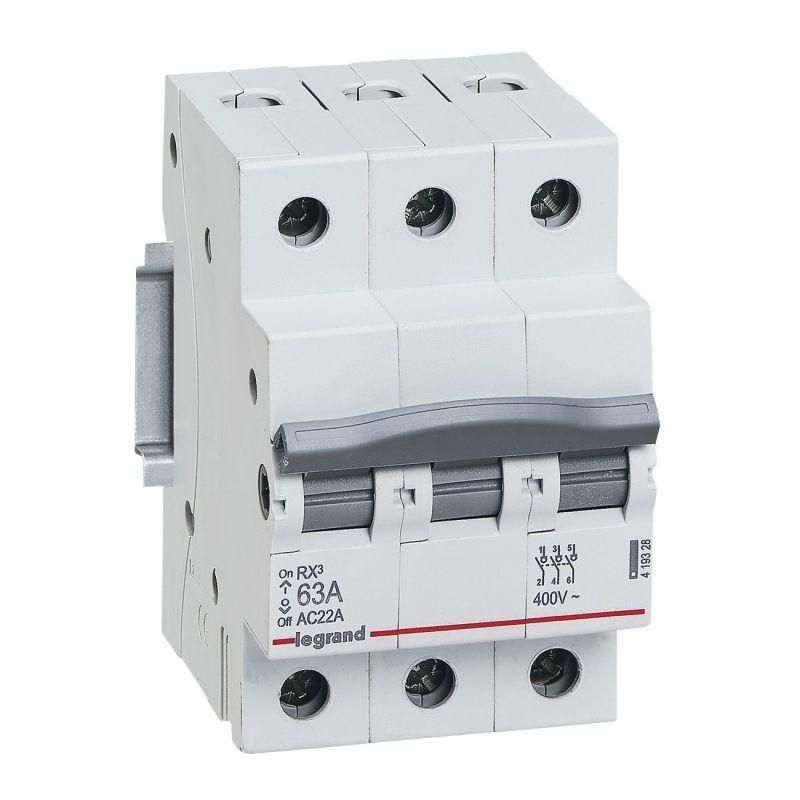

Выключатель-разъединитель 3п 63А RX3 ИЭК Leg 419328 Legrand

Выключатель-разъединитель 3-полюсный 63A RX3 от Legrand предназначен для безопасного отключения трёхфазной цепи при обслуживании или аварийных ситуациях. Этот аппарат сочетает функции коммутации и изоляции, что делает его надёжным решением для распределительных щитов в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель-разъединитель 3-полюсный 63A RX3 используется для ручного отключения электрооборудования от сети. Он не предназначен для частых включений/выключений под нагрузкой - его задача - обеспечить видимый разрыв цепи и защиту персонала при ремонте. Применяется в щитах управления насосами, компрессорами, конвейерами, трансформаторными подстанциями и других установках с трёхфазным питанием до 63 А.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 63 A
• Рабочее напряжение: до 690 В переменного тока (AC)
• Исполнение: на DIN-рейку, с механической блокировкой положения “отключено”
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)
• Материал корпуса: термостойкий пластик
• Условия эксплуатации: температура от -25C до +60C, относительная влажность до 95%

Совместимость и монтаж

Выключатель-разъединитель 3-полюсный 63A RX3 устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы рассчитаны на провода сечением от 1,5 до 25 мм2 (медные). Для подключения используйте гильзы или наконечники. Монтаж требует отключения питания и проверки отсутствия напряжения. Устройство не имеет автоматического отключения - операция выполняется исключительно вручную.

Безопасность и стандарты

Выключатель-разъединитель 3-полюсный 63A RX3 соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Обеспечивает видимый разрыв цепи, что является обязательным условием для работ по техобслуживанию согласно правилам безопасности. Наличие фиксированного положения “отключено” предотвращает случайное включение.

Преимущества

• Надёжная механическая блокировка - положение “отключено” невозможно изменить без специального действия
• Простая визуальная индикация состояния: рычаг четко показывает “вкл/выкл”
• Устойчив к перегрузкам и коротким замыканиям за счёт прочной конструкции контактов
• Совместим с другими элементами серии RX3 - легко формируется единая система управления

Ограничения применения

• Не предназначена для частого включения/выключения под нагрузкой - это вызовет быстрый износ контактов
• Не защищает от перегрузок или коротких замыканий - требуется установка автоматических выключателей или предохранителей перед этим устройством
• Не подходит для помещений с высокой запылённостью или влажностью - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не рекомендуется использовать в системах с частотным регулированием без дополнительных фильтров - возможна элетромагнитная помеха

Примеры использования

• Отключение трёхфазного двигателя насосной станции перед профилактическим осмотром
• Разъединение входящего питания в распределительном шкафу торгового центра
• Формирование точки отключения для ремонтных бригад на производственной линии
• Подключение к групповым щитам с несколькими потребителями, где нужен явный разрыв цепи

Практические советы

• Перед монтажом проверьте соответствие номинального тока 63 А нагрузке оборудования - превышение недопустимо
• Обязательно используйте пломбы или замки на рычаге в положении “отключено”, чтобы исключить несанкционированное включение
• При сборке щита соблюдайте минимальные зазоры между контактами и соседними элементами - особенно при высоких токах
• Запомните: 3-полюсный выключатель-разъединитель 63A RX3 - это не автоматический выключатель. Его нельзя применять вместо устройства защиты
• Артикул 419328 - единственный номер для заказа этого конкретного изделия в серии RX3 от Legrand
