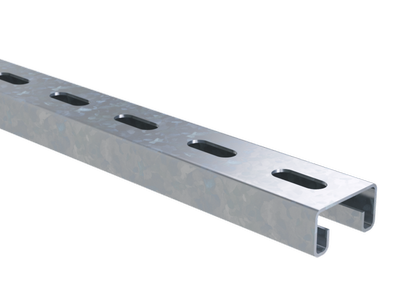

Профиль монтаж. 41х21 С-образ. L1800 толщ. 2.5мм ДКС BPM2118

Профиль С-образный 41х21 мм, длина 1800 мм, толщина 2,5 мм от DKC (ДКС) - жёсткий металлический элемент для сборки несущих конструкций в электромонтаже и автоматизации. Артикул bpm2118 используется там, где нужна прочная основа для крепления оборудования, лотков или светильников.

Назначение и область применения

Профиль С-образный 41х21 мм, длина 1800 мм, толщина 2,5 мм применяется для создания несущих рам, кронштейнов и направляющих в электротехнических системах. Подходит для монтажа консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса кабельных лотков, светильников и других устройств на шпильках. Также используется как кабеленесущая система для осветительных трасс. Устанавливается на стены, потолки или в подвесные системы.

Технические характеристики

• Форма: С-образный профиль
• Размеры: 41×21 мм (высота × глубина)
• Длина: 1800 мм
• Толщина материала: 2,5 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Цвет: серый
• Ширина внутреннего слота: 22 мм
• Перфорация: с трёх сторон - для фиксации болтами, саморезами или крепёжными элементами
• Зубья: есть - обеспечивают удержание крепёжа без проскальзывания
• Возможность отламывания: да - можно отрезать до нужной длины без инструментов
• Огнестойкость: соответствует требованиям - не поддерживает горение

Совместимость и монтаж

Профиль С-образный 41х21 мм, длина 1800 мм совместим со всеми типовыми крепёжными элементами серии B5 Combitech от DKC, включая болты М6–М8, гайки, хомуты и кронштейны. Для монтажа используются самонарезающие или заклёпочные крепежи, подходящие по ширине слота 22 мм. Отломить лишнюю часть можно вручную - достаточно надавить на зону перфорации. Крепление к поверхности выполняется через предварительно просверленные отверстия или с помощью анкеров. Не требует сварки - всё собирается механически.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали с равномерным антикоррозийным покрытием, что обеспечивает долгую службу даже во влажных средах. Огнестойкость соответствует нормам для электротехнических конструкций. Непрерывное холодное цинкование гарантирует однородность защиты по всей длине профиля. Соответствует требованиям ГОСТ Р 51901 и DIN EN 10142 для оцинкованного металлопроката.

Преимущества

• Высокая жёсткость за счёт толщины 2,5 мм - выдерживает значительные нагрузки
• Удобство монтажа благодаря возможности отламывания - экономит время на резку
• Трёхсторонняя перфорация позволяет крепить оборудование с любой стороны
• Зубья исключают проворачивание крепёжа - повышает надёжность соединений
• Оцинкованное покрытие снижает риск коррозии - подходит для помещений с повышенной влажностью
• Не требует специального оборудования для обработки - работает с обычными инструментами

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - цинк не рассчитан на постоянное воздействие атмосферных осадков
• Не рекомендован для высокочастотных вибрационных систем без демпфирующих вставок - возможен люфт крепёжа
• Максимальная длина - 1800 мм; при больших пролётах требуется усиление опорами
• Не подходит для монтажа в условиях температур выше +80 C - термическая деформация возможна

Примеры использования

• Подвеска светильников на шпильках в офисных помещениях
• Крепление кабельных лотков в серверных комнатах
• Сборка стоек для распределительных щитов
• Монтаж консолей для приводов и датчиков на производстве
• Обустройство трасс для силовых и слаботочных кабелей в промышленных зданиях

Практические советы

• При отламывании профиля используй плоскогубцы - так реже возникают заусенцы
• Выбирай крепёж с шагом не более 600 мм - иначе прогиб будет слишком большим
• Проверьте посадочный диаметр крепёжных элементов: он должен точно входить в слот 22 мм
• Для длительной службы в сырых помещениях дополнительно обрабатывайте места реза противокоррозийным составом
• Артикул bpm2118 легко заменяем - совместим с другими изделиями серии B5 Combitech от DKC
