Профиль монтаж. 41х21 С-образ. L2500 толщ. 2.5мм ДКС BPM2125

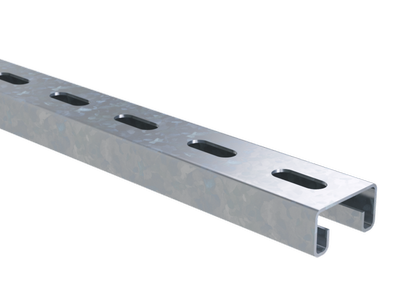

Профиль С-образный 41х21 мм, длина 2500 мм, толщина 2.5 мм от DKC (ДКС) - металлический несущий элемент для сборки жёстких конструкций в электромонтаже, автоматизации и освещении. Артикул bpm2125 относится к серии B5 Combitech и предназначен для фиксации оборудования, кабельных лотков и светильников на шпильках.

Назначение и область применения

Профиль С-образный 41х21 мм, длина 2500 мм, толщина 2.5 мм используется для создания несущих рам, кронштейнов и направляющих в системах крепления. Подходит для монтажа:

• консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41;
• кабельных лотков и светильников на шпильках;
• осветительных трасс и распределительных устройств;
• оборудования на стенах или потолках через подвесы.

Часто применяется в промышленных помещениях, на заводах, в энергообъектах и объектах ЖКХ, где требуется прочная, долговечная и легко модифицируемая конструкция.

Технические характеристики

• Форма: С-образный профиль - U-образный с загнутыми бортами для повышения жёсткости.
• Размеры: 41 мм × 21 мм - внешние габариты; длина 2500 мм.
• Толщина материала: 2,5 мм - обеспечивает высокую механическую нагрузочную способность.
• Материал: оцинкованная сталь с непрерывным холодным цинкованием - устойчивость к коррозии без дополнительной защиты.
• Цвет: серый - единый цветовой стандарт для промышленного монтажа.
• Ширина слота: 22 мм - позволяет использовать болты и крепёж стандартного размера.
• Перфорация: с трёх сторон - удобство для крепления с любой стороны профиля.
• Зубья: есть - обеспечивают надёжное зацепление при соединении с другими элементами системы B5 Combitech.
• Возможность отламывания: да - можно отрезать до нужной длины без резки, просто согнув и сломав по насечкам.
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности.

Совместимость и монтаж

Профиль С-образный 41х21 мм, длина 2500 мм совместим с компонентами серии B5 Combitech от DKC (ДКС): кронштейнами, хомутами, крепёжными планками и шпильками. Монтаж выполняется следующим образом:

• Используется стандартный крепёж M8–M10, подходящий по ширине слота 22 мм.
• При необходимости длину можно укоротить: профиль имеет предварительно выполненные насечки - достаточно согнуть его несколько раз в месте отлома и он разрушается точно по линии.
• Установка возможна как вертикально, так и горизонтально - благодаря перфорации с трёх сторон.
• Не требует сварки - все соединения осуществляются на болтах и замках.

Безопасность и стандарты

Профиль С-образный 41х21 мм, длина 2500 мм соответствует требованиям к огнестойкости и коррозионной стойкости для промышленного оборудования. Непрерывное холодное цинкование гарантирует срок службы более 20 лет в условиях средней агрессивности окружающей среды. Соответствует ГОСТ 14918 и DIN EN 10142 для оцинкованной стали.

Преимущества

• Высокая несущая способность за счёт толщины 2,5 мм и формы С-профиля.
• Легко адаптируется под любые условия - возможность отламывания снижает время подготовки.
• Готов к использованию сразу после доставки - не требует антикоррозийной обработки.
• Поддерживает быстрый монтаж и последующую реконструкцию системы без демонтажа всего каркаса.
• Совместимость с целой серией B5 Combitech - минимизация количества типов деталей на складе.

Ограничения применения

• Не предназначены для использования в условиях постоянного контакта с открытым пламенем или температурой выше +150 C - хотя огнестойкий, материал теряет прочность при длительном нагреве.
• Не следует применять в агрессивных химических средах (например, в кислотных производствах) - оцинковка устойчива к влаге, но не к кислотам и щелочам.
• Отламываемая часть не подлежит повторному использованию - после отлома остаётся неровный край, который нельзя снова соединить.
• Требует точного соблюдения посадочных размеров - например, при использовании с кронштейнами ВВН-60 проверьте соответствие глубины слота.

Примеры использования

• Крепление светильников на потолке в цеху - профиль закрепляется на анкерных шпильках, затем в него вставляются крепёжные элементы BBP-21/41.
• Сборка кабеленесущей системы в распределительной камере - несколько профилей bpm2125 соединяются в решётчатую конструкцию, на которую монтируются лотки.
• Установка консолей для управления станком - профили используются как основа для кронштейнов ВВН-70, позволяя регулировать положение пульта.

Практические советы

• При заказе учтите, что длина 2500 мм - максимальная. Для коротких участков используйте функцию отламывания - экономьте время и материалы.
• Для монтажа на бетонные поверхности используйте анкерные шпильки с шагом не более 1200 мм - иначе прогиб будет слишком большим.
• Проверяйте совместимость с крепёжными элементами перед покупкой: ширина слота 22 мм должна точно соответствовать головке болта или крепёжной планке.
• Храните профиль в сухом помещении - даже оцинкованная сталь может начать окисляться при длительном воздействии влаги и соли.
• Артикул bpm2125 - один из самых популярных в серии B5 Combitech. Рекомендуется иметь запас на случай ремонта или расширения системы.
