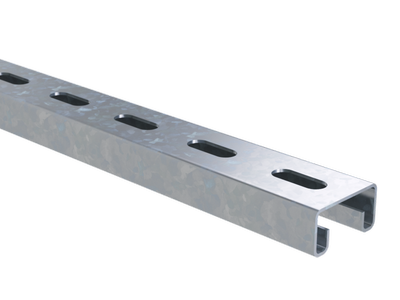

Профиль монтаж. 41х21 С-образ. L800 толщ. 1.5мм ДКС BPL2108

Профиль С-образный 41х21, длина 800 мм, толщина 1,5 мм от DKC (ДКС) — это универсальный металлический элемент для сборки кабеленесущих систем, крепления оборудования и монтажа светильников. Артикул bpl2108 относится к серии B5 Combitech и предназначен для жестких условий эксплуатации в промышленной среде.

Назначение и область применения

Профиль С-образный 41х21, длина 800 мм, толщина 1,5 мм используется для создания несущих конструкций в электромонтаже и автоматизации. Его применяют для:

• крепления к стене или потолку через шпильки;
• монтажа консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41;
• подвеса кабельных лотков и световых приборов;
• формирования кабеленесущих трасс для освещения и силовой проводки;
• сборки рам, стоек и направляющих в щитовых и распределительных устройствах.

Технические характеристики

• Форма: С-профиль — U-образный с загнутыми бортами, обеспечивающий повышенную жесткость.
• Размеры: 41 мм × 21 мм — внешние габариты, подходят для стандартных крепежных элементов.
• Длина: 800 мм — оптимальна для компактного монтажа и легко режется при необходимости.
• Толщина материала: 1,5 мм — обеспечивает прочность при минимальном весе.
• Материал: оцинкованная сталь с непрерывным холодным цинкованием — устойчивость к коррозии без дополнительной обработки.
• Защитное покрытие: оцинкованное — соответствует требованиям к долговечности в помещениях с высокой влажностью.
• Перфорация: задняя сторона перфорированная — позволяет фиксировать профиль саморезами или болтами без предварительного сверления.
• Отламываемость: да — можно отрезать до нужной длины без специального инструмента, используя зону надлома.
• Наличие зубьев: да — ребристые выступы на внутренней поверхности препятствуют проскальзыванию крепежа и лотков.
• Огнестойкость: да — материал не поддерживает горение, соответствует нормам пожарной безопасности.
• Цвет: серый — единый цветовой стандарт для промышленных решений.
• Ширина слота: 22 мм — идеально совпадает с шириной крепежных планок и кронштейнов серии B5 Combitech.

Совместимость и монтаж

Профиль С-образный 41х21, длина 800 мм, толщина 1,5 мм совместим со всеми крепежными элементами серии B5 Combitech. Для установки:

• Используйте шпильки M6–M8 для подвеса к потолку или стене — профиль имеет отверстия под стандартные крепления.
• Крепление кронштейнов ВВН-60/70 и BBD-21 осуществляется за счет зубчатой поверхности внутри профиля — они плотно фиксируются без дополнительных болтов.
• При отрезке — используйте ножницы по металлу или углошлифовальную машину; после резки удалите острые края.
• Учитывайте посадочную ширину 21 мм — она должна точно соответствовать внутреннему размеру крепежа.

Безопасность и стандарты

Профиль С-образный 41х21, длина 800 мм, толщина 1,5 мм соответствует требованиям к огнестойкости и механической прочности для промышленного электрооборудования. Материал не содержит токсичных веществ, безопасен при работе в закрытых помещениях. Непрерывное холодное цинкование повышает срок службы в условиях повышенной влажности и температурных колебаний.

Преимущества

• Высокая жесткость благодаря форме С-профиля — снижается прогиб при нагрузке.
• Готовая перфорация ускоряет монтаж — не требуется сверление.
• Отламываемость позволяет получать точную длину без заказа нескольких вариантов.
• Зубья исключают смещение крепежа во время эксплуатации.
• Оцинкованное покрытие гарантирует долгую службу даже в сырых помещениях.

Ограничения применения

• Не рекомендуется использовать в агрессивных химических средах — цинк может разрушаться при контакте с кислотами или щелочами.
• Подходит только для статических нагрузок — не предназначен для динамически нагруженных механизмов (например, движущихся конвейеров).
• Длина 800 мм требует учета при планировании трасс — длинные участки могут потребовать дополнительных опор.
• Не является герметичным элементом — для защиты от пыли и влаги необходимо применять дополнительные крышки или корпуса.

Примеры использования

• Подвес светильников в цеху — профиль крепится к потолку, на него устанавливаются кронштейны BBP-21/41.
• Кабеленесущая система в распределительной комнате — несколько профилей bpl2108 образуют каркас для лотков.
• Крепление частей панели управления — профили используются как вертикальные стойки для фиксации модулей.
• Монтаж системы освещения на заводе — комбинируется с консолями ВВН-70 для регулируемой высоты.

Практические советы

• При отрезке профиля — всегда проверяйте, что новая длина сохраняет целостность перфорации и зубьев в местах крепления.
• Для увеличения жесткости — соединяйте два профиля параллельно, используя перемычки из того же материала.
• При использовании в помещении с высокой влажностью — дополнительно контролируйте состояние цинкового слоя каждые 2–3 года.
• Артикул bpl2108 совместим с другими изделиями серии B5 Combitech — все элементы имеют стандартизованные размеры и крепления.
• Не забывайте, что 22 мм — это ширина слота, а не внутреннего канала — выбирайте крепеж с учетом этого параметра.
