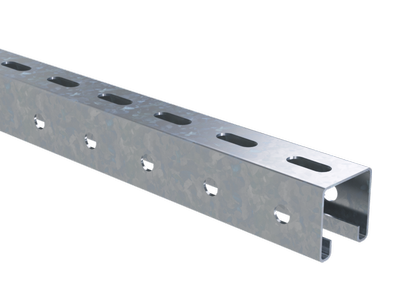

Профиль монтаж. 41х41 С-образ. L1400 толщ. 1.5мм ДКС BPL4114

Профиль С-образный 41х41 мм, длина 1400 мм, толщина 1,5 мм от DKC (ДКС) - металлический несущий элемент с перфорацией и возможностью отламывания, предназначенный для сборки жёстких конструкций в электромонтаже, автоматизации и освещении. Артикул bpl4114 соответствует серии B5 Combitech.

Назначение и область применения

Профиль С-образный 41х41 мм, длина 1400 мм, толщина 1,5 мм используется для создания опорных конструкций в электротехнических системах. Подходит для крепления оборудования к стенам или потолкам, установки консолей (например, ВВН-60, ВВН-70, BBD-21, BBP-21/41), подвеса кабельных лотков и светильников на шпильках. Также применяется как основа для кабеленесущих трасс в промышленных помещениях, цехах, распределительных щитах и на объектах с высокими требованиями к надёжности.

Технические характеристики

• Форма: С-образный профиль
• Размеры: 41×41 мм (сечение), длина 1400 мм
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Защитное покрытие: оцинкованное - устойчиво к коррозии
• Ширина слота: 22 мм - позволяет фиксировать крепёж с шагом до 22 мм
• Перфорация: с трёх сторон - обеспечивает гибкую ориентацию креплений
• Зубья: есть - предотвращают проскальзывание при затяжке болтов
• Возможность отламывания: да - можно нарезать на участки нужной длины без резки
• Огнестойкость: да - не поддерживает горение, соответствует нормам пожарной безопасности
• Цвет: серый

Совместимость и монтаж

Профиль С-образный 41х41 мм, длина 1400 мм совместим со всеми типовыми крепёжными элементами серии B5 Combitech: шпильками, хомутами, кронштейнами и консолями. Для монтажа используются самонарезающие или обычные болты M6–M8, которые заходят в слот шириной 22 мм. Перфорация с трёх сторон позволяет крепить оборудование сверху, снизу и с боков. Отломные метки позволяют легко нарезать профиль на части длиной 100 мм и более - достаточно приложить усилие вдоль линии. Установка выполняется на анкерные болты, дюбели или сварку, в зависимости от типа поверхности.

Безопасность и стандарты

Профиль С-образный 41х41 мм, длина 1400 мм соответствует требованиям к огнестойкости и механической прочности для промышленного электрооборудования. Материал - оцинкованная сталь - не выделяет токсичных веществ при нагреве. Непрерывное холодное цинкование гарантирует долговечную защиту от коррозии даже в условиях повышенной влажности. Соответствует ГОСТ 14918 и DIN EN 10143 для металлоконструкций.

Преимущества

• Удобство монтажа благодаря возможности отламывания - не требуются пилы или резаки
• Высокая несущая способность за счёт толщины 1,5 мм и жёсткой формы
• Гибкая система крепления: три стороны перфорации позволяют менять направление установки
• Зубья исключают проворачивание крепёжа - повышает надёжность соединений
• Оцинкованное покрытие снижает потребность в обслуживании и продлевает срок службы
• Подходит для работы в агрессивных средах: цеха, подвалы, наружные короба

Ограничения применения

• Не предназначен для нагрузок выше 150 кг на один метр профиля - проверяйте расчеты при использовании тяжёлых лотков или оборудования
• Не рекомендован для постоянного контакта с открытым пламенем или температурой выше +250 C
• Из-за наличия острых кромок требуется соблюдение правил безопасности при резке и отламывании
• Не следует использовать в морской среде или зонах с высоким уровнем солевых отложений - оцинковка не заменяет нержавеющую сталь

Примеры использования

• Крепление кабельных лотков в серверной комнате
• Подвес светильников на шпильках в производственном цехе
• Сборка рамы для распределительного щита с креплением модулей через слоты
• Монтаж консолей ВВН-70 для поддержки частично заполненных лотков
• Обустройство трассы для силовых кабелей в подземном переходе

Практические советы

• При отламывании используйте плоскогубцы - приложите давление вдоль линии, чтобы избежать деформации
• Для точного нарезания на меньшие отрезки (менее 100 мм) примените ножницы по металлу
• Учитывайте посадочный диаметр крепёжа: слот 22 мм рассчитан на болты M6–M8; для M10 нужны специальные адаптеры
• При монтаже на бетон - используйте анкерные болты с гайками и шайбами, чтобы равномерно распределить нагрузку
• Артикул bpl4114 - единственный в серии B5 Combitech с длиной 1400 мм; другие длины доступны отдельно
• Храните профили в сухом месте - хотя они оцинкованы, длительный контакт с влагой может вызвать белые пятна (не влияет на прочность)
