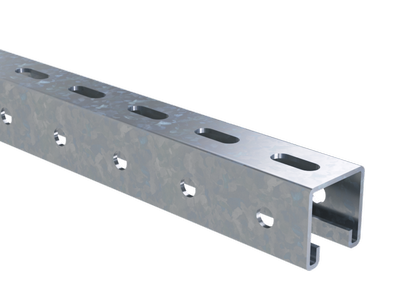

Профиль С-образный 41х41, L1400, толщ.2,5 мм, горячеоцинкованный | BPM4114HDZ DKC ДКС

Профиль С-образный 41х41, длина 1400 мм, толщина 2,5 мм, горячеоцинкованный (артикул bpm4114hdz, бренд DKC) - это жёсткий металлический элемент для сборки несущих конструкций в электроустановках, кабельных трассах и системах крепления оборудования. Он сочетает прочность стали с долговечностью горячего цинкования, что делает его надёжным решением для промышленной и коммерческой автоматизации.

Назначение и область применения

Профиль С-образный 41х41 используется для создания несущих рам, кронштейнов и направляющих в системах крепления. Подходит для установки на стены, потолки или в подвесные системы. Часто применяется для монтажа:

• консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41;
• лотков для кабелей;
• светильников на шпильках;
• электрооборудования в зонах с повышенной влажностью или агрессивной средой.

Изделие особенно эффективно там, где требуется быстрая сборка, регулируемая длина и устойчивость к коррозии - например, на заводах, в складских помещениях, насосных станциях и объектах ЖКХ.

Технические характеристики

• Форма: С-профиль - U-образный с загнутыми бортами, обеспечивающий жёсткость и возможность фиксации крепёжными элементами с двух сторон.
• Размеры: 41×41 мм - внешние габариты; длина 1400 мм.
• Толщина стенки: 2,5 мм - обеспечивает достаточную механическую нагрузку до 8–10 кг на метр при равномерном распределении веса.
• Покрытие: горячее цинкование (гальванопокрытие методом погружения) - слой цинка 50–70 мкм, защищающий сталь от ржавчины даже при повреждении поверхности.
• Перфорация: три стороны - отверстия по двум длинным боковым граням и одной нижней, позволяют крепить профиль к стене, кронштейну или другому профилю болтами М6–М8.
• Зубья: наличие - обеспечивают фиксацию кабельных лотков и других компонентов без дополнительного крепления.
• Возможность отламывания: да - можно отрезать нужную длину без резки, просто согнув и сломав по предварительно выполненным линиям.
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности для внутренних помещений.
• Цвет: серый - естественный цвет оцинкованной стали, не требует окраски.

Совместимость и монтаж

Профиль совместим со всеми типовыми крепёжными решениями серии B5 Combitech от DKC. Для монтажа используются:

• болты M6–M8 через перфорированные отверстия (шаг 22 мм);
• клипсы и хомуты, подходящие под ширину слота 22 мм;
• крепёжные элементы ВВН-60, ВВН-70, BBD-21, BBP-21/41 - они точно рассчитаны под этот профиль.

При монтаже на стену используйте анкерные болты или дюбеля. На потолке - подвесы с регулировкой по высоте. Отломите лишнюю часть по отметкам - не нужны инструменты, достаточно усилия руками. Убедитесь, что посадочные места не деформированы - это влияет на плотность соединения с кронштейнами.

Безопасность и стандарты

Профиль соответствует требованиям ГОСТ 14918-80 (профили из оцинкованной стали) и нормам пожарной безопасности (не распространяет пламя, класс КМ0). Горячее цинкование снижает риск возникновения электрокоррозии при контакте с другими металлами. Напряжение в системе не влияет на целостность профиля - он является исключительно механическим элементом.

Преимущества

• Высокая прочность при минимальной массе - выдерживает значительные нагрузки без прогиба.
• Удобство монтажа - отламываемость позволяет быстро адаптировать длину без резки.
• Долгий срок службы - горячее цинкование защищает от коррозии до 20 лет в закрытых помещениях и до 10 лет во влажных средах.
• Готовая перфорация - экономит время на сверление отверстий.
• Совместимость с серией B5 Combitech - легко интегрируется в существующие системы крепления DKC.

Ограничения применения

• Не предназначен для наружной эксплуатации без дополнительной защиты - хотя цинк устойчив, длительное воздействие дождя, соли и УФ-излучения снижает срок службы.
• Не рекомендован для крепления тяжёлого оборудования (>15 кг на точку) без усиления - лучше использовать два параллельных профиля.
• Не заменяет проводники или несущие конструкции силовой сети - только вспомогательный элемент.
• При использовании в агрессивных химических средах (например, в кислотных производствах) необходима дополнительная защита - эпоксидное покрытие или пластиковое оформление.

Примеры использования

• Крепление кабельных лотков в цехе по производству пищевых продуктов - влажная среда, частые мойки.
• Подвес светильников в холодильной камере - низкая температура + влага = идеальный случай для оцинкованного профиля.
• Сборка рамы для панелей управления на производстве - быстрый монтаж, модульность, возможность изменения конфигурации.
• Фиксация трубопроводов и воздуховодов в подвале - устойчивость к конденсату и ржавчине.

Практические советы

• При отламывании профиля - сделайте лёгкий изгиб в месте разлома, затем резко согните в противоположную сторону - так получится ровный край без заусенцев.
• Если профиль будет установлен вертикально - проверьте, чтобы перфорация была обращена к месту крепления кронштейна, иначе затруднён доступ к болтам.
• Для увеличения жёсткости при больших пролётах (более 1 м) используйте два профиля параллельно с перемычками.
• Не забывайте про посадочный диаметр - крепёжные элементы должны иметь наружный диаметр ≤20 мм, чтобы свободно входить в слот 22 мм.
• Храните профиль в сухом месте - даже оцинкованная сталь может образовать белый налёт (циновый налёт) при постоянной влажности, что не влияет на прочность, но портит вид.
