Профиль С-образный 41х41, L500, толщ.1,5 мм, горячеоцинкованный | BPL4105HDZ DKC ДКС

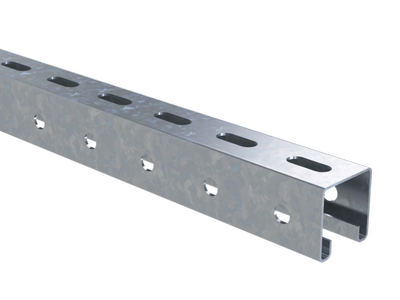

Профиль С-образный 41х41 мм, длина 500 мм, толщина 1,5 мм, горячеоцинкованный BPL-41 - это универсальный металлический элемент для сборки несущих конструкций в электроустановках, кабельных трассах и системах крепления оборудования. Произведён компанией DKC (ДКС) в серии B5 Combitech, изделие сочетает прочность, устойчивость к коррозии и удобство монтажа.

Назначение и область применения

Профиль С-образный 41х41 мм предназначен для создания жёстких опорных конструкций в помещениях с повышенной влажностью, агрессивными средами и требовательными условиями эксплуатации. Его используют для:

• Крепления к стене или потолку подвесных систем;
• Установки консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41;
• Подвеса кабельных лотков и светильников на шпильках;
• Обустройства кабеленесущих трасс для освещения и слаботочных сетей;
• Сборки рам, стоек и направляющих в распределительных щитах и технологических коробах.

Технические характеристики

• Форма: С-профиль - U-образный с открытым верхом, обеспечивает доступ к крепёжным элементам с двух боков.
• Размеры: 41×41 мм - внешние габариты; длина 500 мм - стандартная длина для модульного монтажа.
• Толщина стенки: 1,5 мм - достаточна для нагрузок до 80 кг на точку крепления при равномерном распределении веса.
• Материал: сталь оцинкованная - основа из углеродистой стали с защитным слоем цинка.
• Покрытие: горячее цинкование (гальванопокрытие методом погружения) - слой цинка толще, чем при электролитическом способе, обеспечивает долгую защиту от ржавчины даже при механических повреждениях поверхности.
• Зубья: наличие - позволяют фиксировать крепёж без предварительного сверления, снижают риск проскальзывания.
• Перфорация: с трёх сторон - отверстия по бокам и нижней грани для болтов, саморезов и крепёжных планок.
• Отламываемость: да - можно отрезать на месте до нужной длины без специального инструмента, используя плоскогубцы или ножницы по металлу.
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности для внутренних установок.
• Цвет: серый - естественный цвет оцинкованной стали, не требует окраски.
• Ширина слота: 22 мм - позволяет использовать стандартные крепёжные элементы типа “шпилька” или “клипса” с шириной до 20 мм.

Совместимость и монтаж

Профиль BPL-41 совместим со всеми комплектующими серии B5 Combitech: кронштейнами, хомутами, зажимами и крепёжными платформами. Для монтажа требуется:

• Инструмент: ножницы по металлу или болгарка с диском для резки (при необходимости отрезать); плоскогубцы для отлома;
• Крепёж: шпильки М6–M8, саморезы по металлу, анкерные болты - в зависимости от основания (бетон, металл, дерево);
• Посадочные места: отверстия в профиле рассчитаны под стандартные крепёжные элементы с шагом 25–30 мм;
• Необходимо соблюдать минимальный радиус изгиба - не менее 1,5×толщины материала (не менее 2,25 мм), чтобы не нарушить целостность цинкового слоя.

Безопасность и стандарты

Профиль соответствует требованиям ГОСТ 14918-80 (профили из оцинкованной стали) и нормам пожарной безопасности (класс КМ0–КМ1). Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C3–C4 по ISO 12944. Изделие не содержит токсичных веществ, безопасно для работы в закрытых помещениях.

Преимущества

• Высокая механическая прочность при малом весе - легко транспортировать и монтировать;
• Долгий срок службы за счёт горячего цинкования - до 25 лет в условиях средней агрессивности;
• Отламываемость - экономия времени на подгонку длины на объекте;
• Наличие зубьев - исключает необходимость предварительного сверления при креплении;
• Трёхсторонняя перфорация - гибкость расположения креплений в любых плоскостях;
• Совместимость с продукцией DKC - возможность сборки единой системы без адаптеров.

Ограничения применения

• Не рекомендован для постоянного контакта с морской водой или хлорированными растворами - возможна локальная коррозия;
• Не следует использовать в условиях температур выше +120 C - термическая деформация и потеря прочности цинкового слоя;
• При частом механическом воздействии (вибрация, удары) возможно осыпание цинка - требуется дополнительная защита в таких зонах;
• Не является несущим элементом для массивных конструкций массой более 150 кг - для этого нужны усиленные профили или двойные ряды.

Примеры использования

• Крепление светильников LED на потолке в производственном цеху с высокой влажностью;
• Сборка кабельной трассы в подвале тепловой станции;
• Монтаж подвесных лотков для силовых кабелей в пищевой промышленности;
• Фиксация распределительных щитов на стене в помещении с агрессивной средой (например, химический цех);
• Создание временных опор для оборудования на стройплощадке - благодаря возможности отлома, профиль легко подстраивается под размеры.

Практические советы

• При отрезке профиля используйте защитные очки - частицы цинка могут осыпаться;
• После резки обработайте срез антикоррозийным составом (например, Zink-Spray) - продлевает жизнь края;
• Для максимальной надёжности крепите профиль через два соседних отверстия, особенно при больших нагрузках;
• При использовании в паре с другими элементами B5 Combitech - проверьте совпадение шага перфорации (обычно 25 мм);
• Не применяйте профиль как самостоятельную несущую балку - он предназначен для крепления, а не для передачи изгибных нагрузок.
