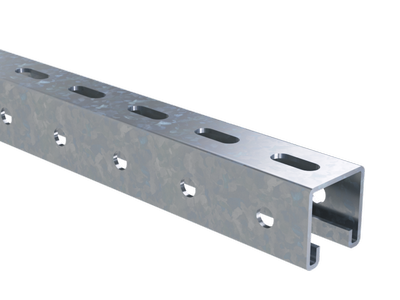

Профиль С-образный B5 Combitech 41х41, 900 мм, 2.5 мм DKC (ДКС) BPM4109

Профиль С-образный 41х41 мм, длина 900 мм, толщина 2,5 мм от DKC (ДКС) - это универсальный металлический элемент для сборки жёстких несущих конструкций в электромонтаже и автоматизации. Артикул bpm4109 предназначен для фиксации оборудования, кабельных лотков и светильников на стенах или потолках, обеспечивая надёжную и долговечную основу.

Назначение и область применения

Профиль С-образный 41х41 мм используется для создания несущих рам, кронштейнов и направляющих в системах кабельного монтажа. Подходит для установки на стены, потолки или в подвесные системы. Часто применяется для крепления консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41, а также для подвеса светильников и лотков на шпильках. Может служить основой для осветительных трасс и кабеленесущих систем в промышленных помещениях, цехах, распределительных щитах и серверных.

Технические характеристики

• Форма: С-образный профиль
• Размеры: 41×41 мм (сечение), длина 900 мм
• Толщина стенки: 2,5 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Цвет: серый
• Ширина внутреннего слота: 22 мм
• Перфорация: с трёх сторон - для гибкой фиксации крепёжных элементов
• Зубья: есть - обеспечивают удержание крепёжа без проскальзывания
• Возможность отламывания: да - можно отрезать до нужной длины без инструментов
• Огнестойкость: соответствует требованиям к негорючим материалам

Совместимость и монтаж

Профиль совместим со всеми типовыми крепёжными элементами серии B5 Combitech: болты, самонарезающие винты, хомуты, кронштейны ВВН и BBP. Для монтажа используются шпильки M8–M10, которые легко фиксируются через перфорацию. Отломная часть позволяет адаптировать длину под конкретные условия - достаточно приложить усилие вдоль линии перфорации. Установка возможна на бетон, кирпич, металл и деревянные поверхности с использованием подходящих анкеров или дюбелей. Крепление осуществляется через отверстия в боковых стенках - они расположены равномерно для точного позиционирования.

Безопасность и стандарты

Изделие выполнено из огнестойкого материала и соответствует нормам безопасности для промышленного электрооборудования. Непрерывное холодное цинкование гарантирует устойчивость к коррозии даже в условиях повышенной влажности. Профиль не выделяет токсичных веществ при нагреве и не поддерживает горение.

Преимущества

• Высокая механическая прочность благодаря толщине 2,5 мм и качественной стали
• Удобство монтажа за счёт возможности отламывания - не требует резки
• Точная фиксация крепёжа благодаря наличию зубьев
• Гибкость в размещении оборудования - перфорация с трёх сторон позволяет крепить с любой стороны
• Долгий срок службы - оцинкованное покрытие предохраняет от ржавчины

Ограничения применения

Не рекомендуется использовать в средах с постоянным воздействием агрессивных химических веществ (например, кислот, щелочей) - оцинкованное покрытие может повредиться. Также не следует применять как несущую конструкцию для сверхтяжёлых нагрузок выше 150 кг на один метр - для таких задач требуется усиленный профиль. Максимальная температура эксплуатации - +80 C; при более высоких значениях возможно снижение прочности материала.

Примеры использования

• Подвес светильников в производственных цехах
• Крепление кабельных лотков в серверных комнатах
• Монтаж консолей для управления станками
• Создание несущего каркаса для распределительных щитов
• Фиксация проводов и трубопроводов в зонах с ограниченным доступом

Практические советы

• При отламывании профиля используйте плоскогубцы - так будет легче контролировать процесс и избежать деформаций
• Учитывайте посадочный диаметр шпилек: для перфорации 22 мм оптимальны шпильки M8–M10
• Для максимальной жёсткости крепите профиль с шагом не более 800 мм
• При необходимости удлинения - соединяйте два профиля методом наложения с фиксацией болтами через перфорацию
• Артикул bpm4109 идеально сочетается с другими элементами серии B5 Combitech - выбирайте комплектующие того же семейства для совместимости
