Профиль С-образный 41х41 L1100 толщ. 2.0мм ДКС BPV4111

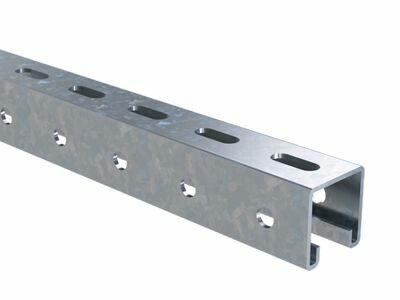

С-образный профиль 41х41, длина 1100 мм, толщина 2,0 мм от DKC (ДКС) - металлический элемент для сборки жёстких несущих конструкций в электроустановках, кабельных трассах и системах крепления оборудования. Артикул bpv4111 относится к серии B5 Combitech и предназначен для надёжного монтажа в условиях повышенной механической нагрузки.

Назначение и область применения

С-образный профиль используется для создания несущих рам, направляющих и точек крепления в электромонтажных системах. Подходит для установки на потолок, стену или в подвесные конструкции. Часто применяется для фиксации консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвесов светильников на шпильках, а также в качестве основы для кабеленесущих лотков и осветительных трасс. Особенно эффективен там, где требуется сочетание прочности, регулируемости и возможности быстрой модификации системы.

Технические характеристики

• Размеры профиля: 41 × 41 мм
• Длина: 1100 мм
• Толщина стенки: 2,0 мм
• Материал: оцинкованная сталь
• Покрытие: цинкование по методу Сендзимира - равномерное, плотное, устойчивое к коррозии
• Ширина слота: 10,5 мм - позволяет использовать стандартные болты и крепёж с головкой типа “бабочка”
• Перфорация: выполнена с трёх сторон - обеспечивает гибкую возможность крепления с любого рабочего направления
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый - стандартный цвет оцинкованной стали

Совместимость и монтаж

С-образный профиль совместим со всеми компонентами серии B5 Combitech. Для монтажа используются специальные крепёжные элементы с зацепом под слот 10,5 мм - например, болты с головкой “бабочка”, хомуты или кронштейны. Профиль можно резать на месте при необходимости, сохраняя целостность цинкового покрытия на краях. Крепление к бетонным или металлическим поверхностям выполняется через предварительно просверленные отверстия или с использованием анкеров. Учитывайте посадочный диаметр крепёжа - он должен соответствовать ширине слота (10,5 мм).

Безопасность и стандарты

Произведён из сталей, соответствующих ГОСТ 14918 и DIN EN 10346. Цинкование по методу Сендзимира гарантирует долговечную защиту от коррозии даже в помещениях с высокой влажностью. Материал не поддерживает горение и соответствует нормам пожарной безопасности для электротехнических систем. Соответствует требованиям к несущим конструкциям в соответствии с ГОСТ Р 50571.

Преимущества

• Высокая жёсткость благодаря толщине 2 мм - выдерживает значительные нагрузки без деформаций
• Трёхсторонняя перфорация даёт свободу расположения креплений без необходимости сверления
• Цинкование Сендзимира обеспечивает срок службы более 25 лет в типичных внутренних условиях
• Универсальная форма позволяет собирать как вертикальные, так и горизонтальные конструкции
• Легко комбинируется с другими элементами серии B5 Combitech - снижает время монтажа

Ограничения применения

• Не предназначены для внешней эксплуатации без дополнительной защиты - длительное воздействие атмосферных осадков может вызвать коррозию на резах и повреждённых участках
• Не рекомендуется использовать в средах с постоянным контактом с кислотами, щелочами или соляными растворами - цинковое покрытие имеет ограниченную химическую стойкость
• Максимальная нагрузка зависит от способа крепления; при использовании только одного крепёжного элемента на слот допустима лишь легкая нагрузка - для серьёзных весов требуются минимум два крепления на расстоянии

Примеры использования

• Подвеска светильников на шпильках в офисных зонах и производственных цехах
• Монтаж кабельных лотков в серверных и распределительных помещениях
• Создание несущих рам для панелей управления, автоматических устройств и силового оборудования
• Фиксация консолей ВВН-60 и аналогов для подключения трубопроводов или кабельных каналов
• Изготовление временных или мобильных конструкций для тестирования электрооборудования

Практические советы

• При резке профиля используйте ножницы по металлу или углошлифовальную машину - после реза проверьте край на острые заусенцы и при необходимости зачистите
• Для максимальной прочности крепления используйте хотя бы два крепёжных элемента на один профиль, особенно при нагрузке выше 10 кг
• При сборке длинных трасс - соединяйте профили с помощью муфт или сварки, чтобы избежать прогиба
• Артикул bpv4111 идеально сочетается с другими деталями серии B5 Combitech - всегда проверяйте совместимость перед заказом комплектующих
• Храните профили в сухом помещении - даже оцинкованная сталь может терять защитные свойства при длительном контакте с влагой
